سازنده |
GE |
|
مدل |
DS200PCCAG7ACB |
| شماره قطعه |
DS200PCCAG7A |
|
کالوگ |
EX2000 |
|
توضیحات |

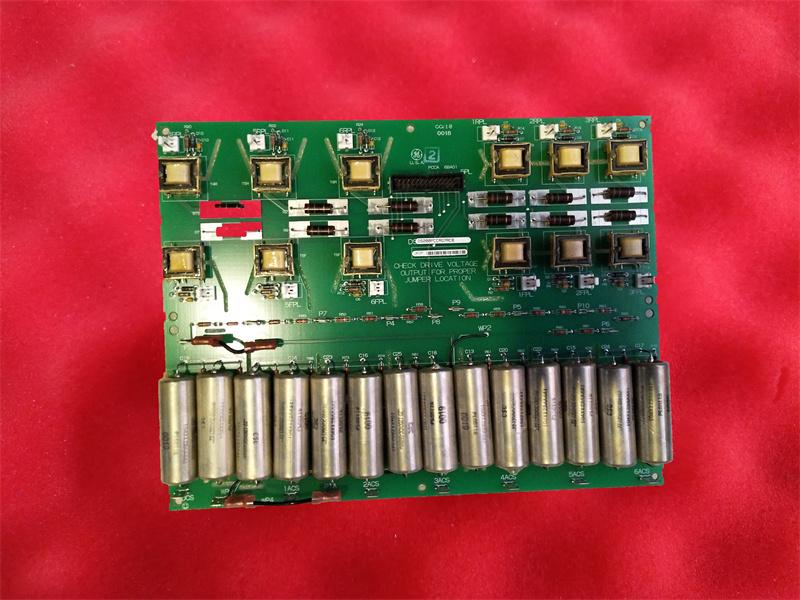

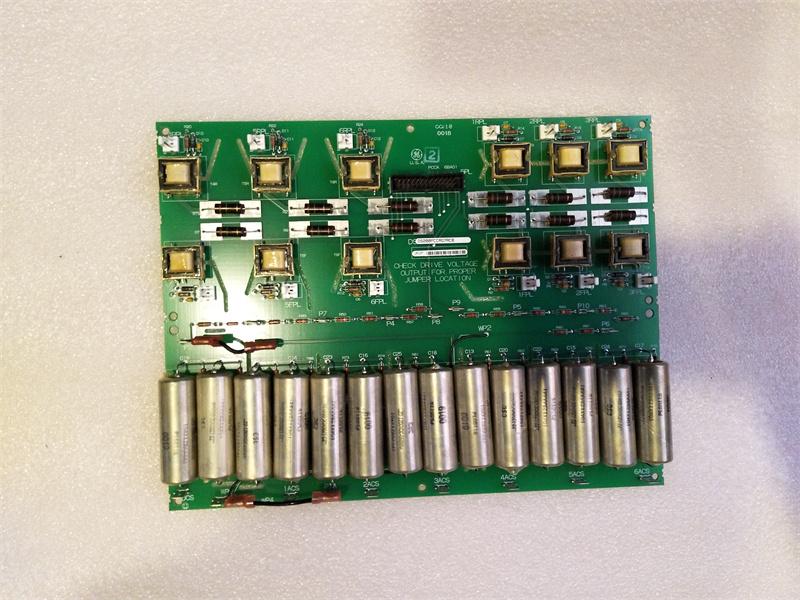

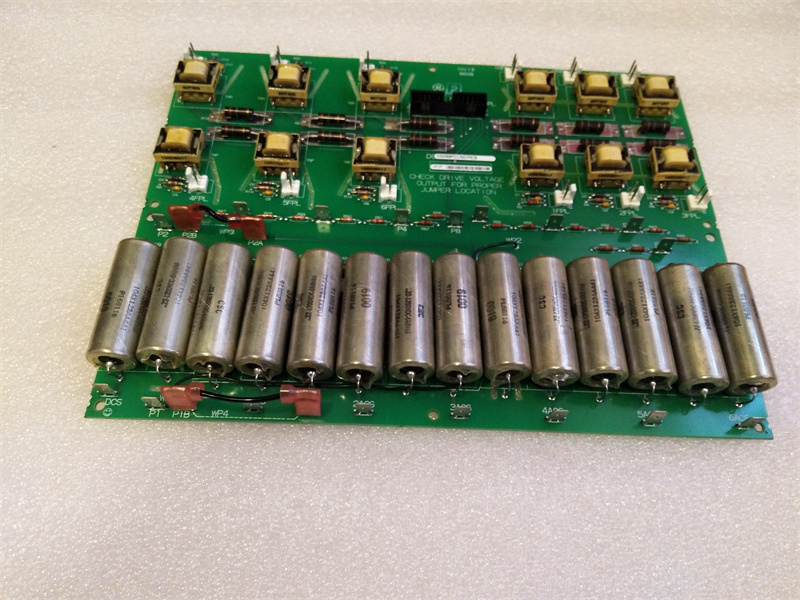

کارت اتصال توان PCCA
|
| مبدا | USA;CN |
| کد تعرفه گمرکی |
85389091 |
| ابعاد |
28.2*15.2*4.19 (CM) |
| وزن | 0.8 کیلوگرم |
توضیحات:
کارت اتصال توان DS200PCCA (PCCA) واسطهای بین مدار فرمان درایو و پل توان SCR فراهم میکند.
برد PCCA از ترانسفورماتورهای پالس برای تامین درایو گیت به پل SCR استفاده میکند. برای کنترلکنندههای با اسب بخار کم تا متوسط، برد PCCA همچنین شامل مدارهای اسنبر برای کنترل جهشها در خطوط AC، باس DC و درایورهای گیت است. برای کنترلکنندههای با اسب بخار بالاتر، برخی یا تمام مدارهای اسنبر از برد PCCA حذف شده و در جای دیگری در سیستم قرار دارند.
گروههای برد
برد PCCA دارای ده شماره گروه است. شماره گروه استفاده شده در یک سیستم با توجه به ولتاژ سیستم، اندازه فریم و اینکه آیا سیستم از تبدیل توان بازساختی یا غیربازساختی استفاده میکند، تعیین میشود. جدول ۱ کاربردهای شماره گروههای مختلف برد PCCA را خلاصه میکند.
مقیاسبندی ولتاژ آرمیچر به شماره گروه برد PCCA استفاده شده بستگی دارد:
• G1، G7، G9 – بازساختی، ۲۴۰ تا ۶۳۰ ولت
• G2، G8، G10 – غیربازساختی، ۲۴۰ تا ۷۰۰ ولت
برد PCCA دارای چهار سیم جامپر به نامهای JP1، JP2، WP3 و WP4 است که ولتاژ سیستم را انتخاب کرده و اتصالات خازن اسنبر را تعیین میکنند.
دادههای کاربرد
سختافزار برد
برد PCCA شامل جامپرهای قابل تنظیم و کانکتورهای دوشاخهای سیمکشی (هیچ LED، فیوز، نقطه تست یا کلیدی وجود ندارد) به عنوان بخشی از برد است. این موارد در پاراگرافهای زیر این بخش توضیح داده شدهاند.
جامپرهای قابل تنظیم (JP و WP)
برد PCCA دارای چهار سیم جامپر به نامهای JP1، JP2، WP3 و WP4 است.
جامپرهای JP1 و JP2 باید به ترمینالهای تیغهای مناسب P3 تا P10، همانطور که توسط شماره گروه کارت و ولتاژ سیستم تعیین میشود، متصل شوند. جامپرهای WP3 و WP4 برای اتصال ترمینالهای تیغهای P2A به P2B و P1A به P1B به ترتیب استفاده میشوند. این جامپرها برای انتخاب اینکه آیا خازنهای اسنبر PCCA به همان نقطه روی پل توان به عنوان کانال بازخورد ولتاژ متصل هستند یا خیر، استفاده میشوند.
شکل ۱ چیدمان برد PCCA، از جمله موقعیت ترمینالهای تیغهای را نشان میدهد. جدول ۲ فهرست و تعریف قرارگیری سیم جامپرها را برای گروههای مختلف برد PCCA و ولتاژهای سیستم نشان میدهد.
کانکتورهای برد
برد PCCA سیگنالهای پالس گیت مستقیم و معکوس را از طریق دوازده کانکتور دوشاخه، 1RPL تا 6RPL و 1FPL تا 6FPL به پل SCR ارسال میکند و از طریق یک کانکتور دوشاخه اضافی به نام 5PL با برد منبع تغذیه ارتباط برقرار میکند. برای نمودار چیدمان برد PCCA که موقعیت این کانکتورها را نشان میدهد به شکل ۱ مراجعه کنید و برای توضیحات سیگنال کانکتورها به جدولهای ۴ و ۵ مراجعه کنید.
سوالات متداول:
۱. آیا مشتری بازرسی قبل از ارسال کالا را ترتیب میدهد؟
این مسئله تایید و پذیرفته شد
۲. شرایط پرداخت چیست؟
فقط حواله بانکی
۳. دوره گارانتی از چه زمانی شروع می شود؟
یک سال از زمانی که مشتری کالا را دریافت می کند
لینک برگه اطلاعات فنی:
DS200PCCAG7ACB GE EX2100 PCCA POWER CONNECT CARDPDFبرگه اطلاعات فنی
