ساخت |
GE |
|
مدل |

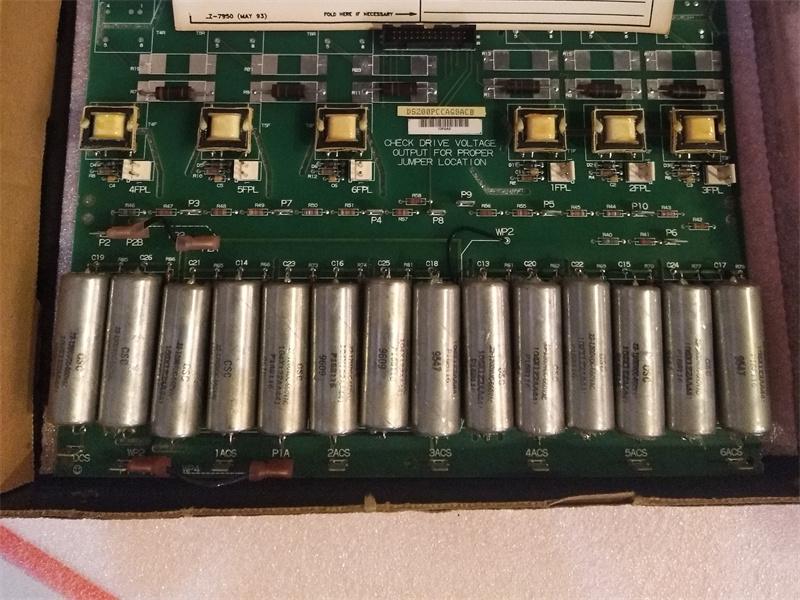

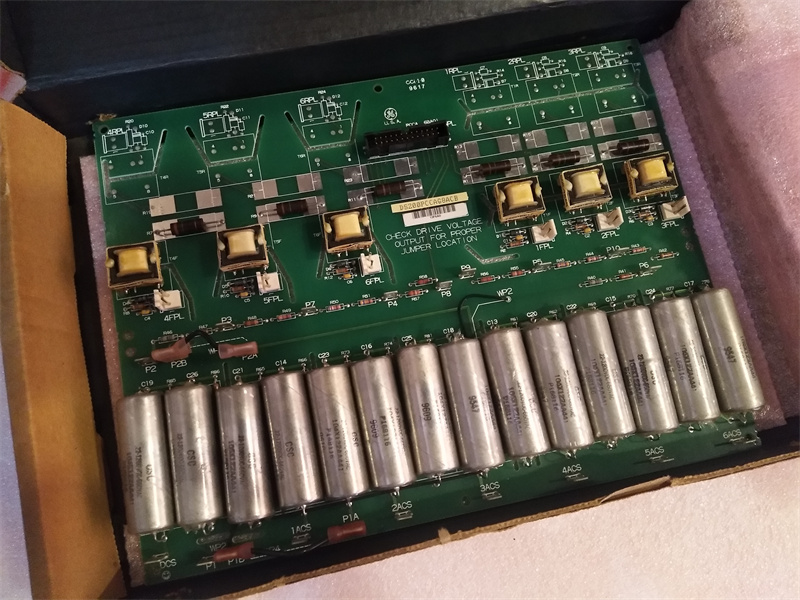

DS200PCCAG8ACB |
| شماره قطعه |
DS200PCCAG8A |
|
ک کاتالوگ |
EX2000 |
|
توضیحات |
کارت اتصال برق PCCA
|
| مبدا | USA;CN |
| کد تعرفه گمرکی |
85389091 |
| ابعاد |
28.2*15.2*4.19 (CM) |
| وزن | 0.8 کیلوگرم |
توضیحات:
کارت اتصال برق DS200PCCA (PCCA) واسطهای بین مدار کنترل درایو و پل قدرت SCR فراهم میکند.
برد PCCA از ترانسفورماتورهای پالس برای تأمین درایو گیت به پل SCR استفاده میکند. برای کنترلکنندههای با اسب بخار کم تا متوسط، برد PCCA همچنین شامل مدارهای اسنابر برای کنترل جهشها در خطوط متناوب (AC)، باس مستقیم (DC) و درایورهای گیت است. برای کنترلکنندههای با اسب بخار بالاتر، برخی یا تمام مدارهای اسنابر از برد PCCA حذف شده و در جای دیگری در سیستم قرار دارند.
گروههای برد
برد PCCA دارای ده شماره گروه است. شماره گروه استفاده شده در یک سیستم با ولتاژ سیستم، اندازه فریم و اینکه آیا سیستم از تبدیل توان احیاکننده یا غیر احیاکننده استفاده میکند، تعیین میشود. جدول ۱ کاربردهای شماره گروههای مختلف برد PCCA را خلاصه میکند.
مقیاسبندی ولتاژ آرمیچر به شماره گروه برد PCCA استفاده شده بستگی دارد:
• G1، G7، G9 – احیاکننده، ۲۴۰ تا ۶۳۰ ولت
• G2، G8، G10 – غیر احیاکننده، ۲۴۰ تا ۷۰۰ ولت
برد PCCA دارای چهار سیم جهنده (پرینتر) به نامهای JP1، JP2، WP3 و WP4 است که ولتاژ سیستم را انتخاب کرده و اتصالات خازن اسنابر را تعیین میکنند.
دادههای کاربردی
سختافزار برد
برد PCCA شامل جامپرهای قابل تنظیم و کانکتورهای دوشاخه سیمکشی است (هیچ LED، فیوز، نقطه تست یا کلیدی وجود ندارد) که بخشی از برد را تشكيل میدهند. این موارد در پاراگرافهای زیر در این بخش شرح داده شدهاند.
جامپرهای قابل تنظیم (JP و WP)
برد PCCA دارای چهار سیم جهنده به نامهای JP1، JP2، WP3 و WP4 است.
جامپرهای JP1 و JP2 باید به پایانههای تیغهای مناسب P3 تا P10، همانطور که توسط شماره گروه کارت و ولتاژ سیستم تعیین میشود، متصل شوند. جامپرهای WP3 و WP4 برای اتصال پایانههای تیغهای P2A به P2B و P1A به P1B استفاده میشوند. این جامپرها برای انتخاب اینکه آیا خازنهای اسنابر PCCA به همان نقطه روی پل قدرت به عنوان کانال بازخورد ولتاژ متصل هستند یا خیر، استفاده میشوند.
شکل ۱ چیدمان برد PCCA، از جمله موقعیتهای پایانههای تیغهای را نشان میدهد. جدول ۲ محل قرارگیری سیمهای جامپر را برای شماره گروههای مختلف برد PCCA و ولتاژهای سیستم فهرست و تعریف میکند.
کانکتورهای برد
برد PCCA سیگنالهای پالس گیت جلو و معکوس را از طریق دوازده کانکتور دوشاخه، 1RPL - 6RPL و 1FPL - 6FPL به پل SCR ارسال میکند و از طریق یک کانکتور دوشاخه اضافی، 5PL، با برد منبع تغذیه ارتباط برقرار میکند. برای نمودار چیدمان برد PCCA که موقعیتهای این کانکتورها را نشان میدهد، به شکل ۱ مراجعه کنید و برای توصیف سیگنال کانکتورها به جدولهای ۴ و ۵ مراجعه کنید.
سوالات متداول:
1. آیا مشتری ترتیب بازرسی را قبل از ارسال کالا میدهد؟
این مسئله تأیید و پذیرفته شد
2. شرایط پرداخت چیست؟
فقط حواله بانکی
۳. دوره گارانتی چه زمانی آغاز میشود؟
یک سال از زمانی که مشتری کالا را دریافت میکند
لینک برگه اطلاعات:
DS200PCCAG8ACB GE EX2100 PCCA POWER CONNECT CARDPDFبرگه اطلاعات
