سازنده |
GE |
|
مدل |
DS200PCCAG6ACB |
| شماره قطعه |
DS200PCCAG6A |
|
کالوگ |
EX2000 |
|
توضیحات |
کارت اتصال توان PCCA
|
| مبدا | USA;CN |
| کد تعرفه گمرکی |
85389091 |
| ابعاد |
28.2*15.2*4.19 (CM) |
| وزن | 0.8 kg |
توضیحات:

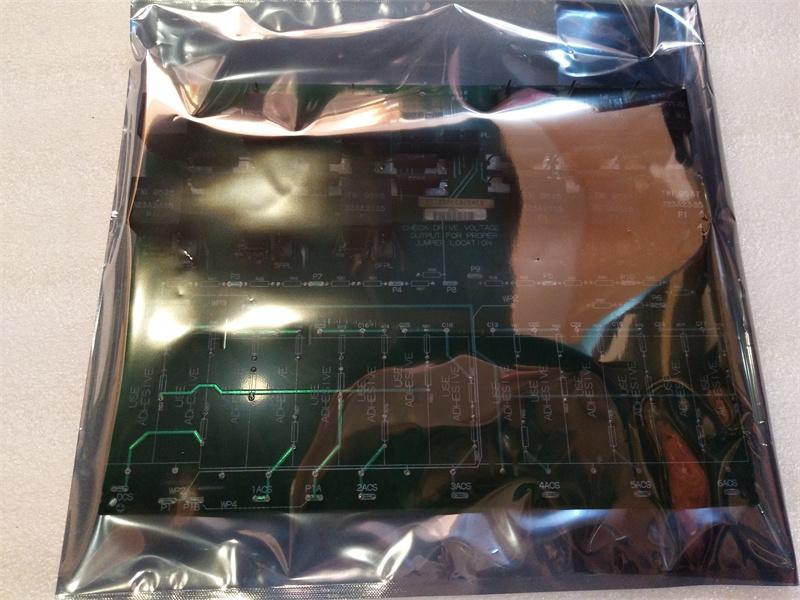

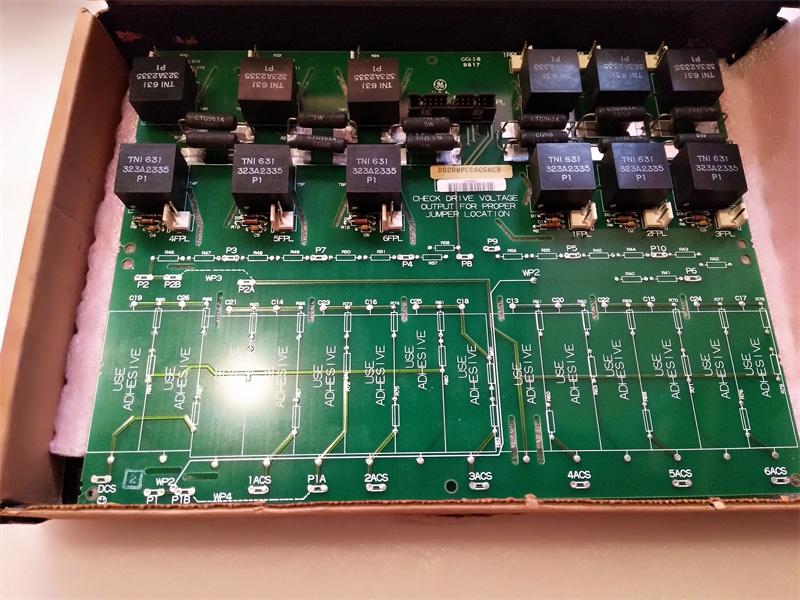

کارت اتصال توان DS200PCCA (PCCA) واسطی بین مدار فرمان درایو و پل توان SCR فراهم میکند.
برد PCCA از ترانسفورماتورهای پالس برای تامین درایو گیت به پل SCR استفاده میکند. برای کنترلکنندههای با اسب بخار کم تا متوسط، برد PCCA همچنین شامل مدارهای اسنابر برای کنترل پیکها در خطوط AC، باس DC و درایورهای گیت است. برای کنترلکنندههای با اسب بخار بالاتر، برخی یا تمام مدارهای اسنابر از برد PCCA حذف شده و در جای دیگری در سیستم قرار میگیرند.
گروههای برد
برد PCCA دارای ده شماره گروه است. شماره گروه استفاده شده در یک سیستم با توجه به ولتاژ سیستم، اندازه فریم و اینکه آیا سیستم از تبدیل توان بازگشتی (رژنراتیو) یا غیربازگشتی استفاده میکند، تعیین میشود. جدول ۱ کاربردهای شماره گروههای مختلف برد PCCA را خلاصه میکند.
مقیاسبندی ولتاژ آرمیچر به شماره گروه برد PCCA مورد استفاده بستگی دارد:
• G1، G7، G9 – رژنراتیو، ۲۴۰ تا ۶۳۰ ولت
• G2، G8، G10 – غیررژنراتیو، ۲۴۰ تا ۷۰۰ ولت
برد PCCA دارای چهار سیم پرسرعت یا جامپر به نامهای JP1، JP2، WP3 و WP4 است که ولتاژ سیستم را انتخاب کرده و اتصالات خازن اسنابر را تعیین میکنند.
دادههای کاربردی
سختافزار برد
برد PCCA شامل جامپرهای قابل تنظیم و کانکتورهای دوشاخهای سیمکشی (هیچ LED، فیوز، نقطه آزمون یا کلیدی وجود ندارد) به عنوان بخشی از برد است. این موارد در پاراگرافهای زیر در این بخش شرح داده شدهاند.
جامپرهای قابل تنظیم (JP و WP)
برد PCCA دارای چهار جامپر سیمی به نامهای JP1، JP2، WP3 و WP4 است.
جامپرهای JP1 و JP2 باید به ترمینالهای تیغهای مناسب P3 تا P10 متصل شوند، که توسط شماره گروه کارت و ولتاژ سیستم تعیین میشود. جامپرهای WP3 و WP4 برای اتصال ترمینالهای تیغهای P2A به P2B و P1A به P1B به ترتیب استفاده میشوند. این جامپرها برای انتخاب اینکه آیا خازنهای اسنابر PCCA به همان نقطه روی پل توان به عنوان کانال فیدبک ولتاژ متصل هستند یا خیر، استفاده میشوند.
شکل ۱ چیدمان برد PCCA، از جمله موقعیتهای ترمینالهای تیغهای را نشان میدهد. جدول ۲ محل قرارگیری جامپرهای سیم را برای گروههای مختلف برد PCCA و ولتاژهای سیستم فهرست و تعریف میکند.
اتصالات برد
برد PCCA سیگنالهای پالس گیت رفت و برگشت را از طریق دوازده کانکتور دوشاخهای، 1RPL تا 6RPL و 1FPL تا 6FPL به پل SCR ارسال میکند و از طریق یک کانکتور دوشاخهای اضافی، 5PL، با برد منبع تغذیه ارتباط برقرار میکند. برای نمودار چیدمان برد PCCA که موقعیتهای این کانکتورها را نشان میدهد به شکل ۱ مراجعه کنید و برای توضیحات سیگنال کانکتورها به جدولهای ۴ و ۵ مراجعه کنید.
سوالات متداول:
1. آیا مشتری بازرسی را قبل از ارسال کالا ترتیب میدهد؟
این موضوع تایید و پذیرفته شد
2. شرایط پرداخت چیست؟
فقط انتقال بانکی
۳. دوره گارانتی چه زمانی آغاز میشود؟
یک سال از زمانی که مشتری کالا را تحویل میگیرد
لینک برگه اطلاعات فنی:
DS200PCCAG6ACB GE EX2100 PCCA POWER CONNECT CARD PDF برگه اطلاعات فنی
