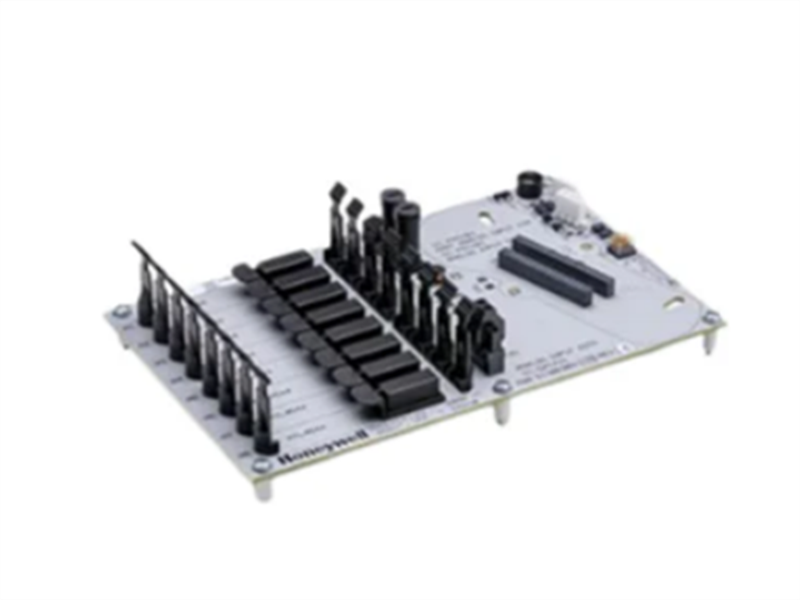

ماژول ورودی آنالوگ IOTA هانیول CC-GAIX21

شرح:

Honeywell CC-GAIX21 یک ماژول IOTA (مجموعه ترمینال ورودی/خروجی) با ورودی آنالوگ سطح پایین است که برای دریافت دقیق سیگنال در سیستم‌های کنترل Honeywell Experion Series C طراحی شده است. این ماژول از فرستنده‌های دو سیمه و خود-تغذیه پشتیبانی می‌کند و امکان اندازه‌گیری دقیق سیگنال‌های جریان و ولتاژ را در محیط‌های کنترل فرآیند فراهم می‌کند. با قابلیت سازگاری با HART، امپدانس ورودی بالا و حذف نویز برتر، یکپارچگی سیگنال قابل اعتمادی را حتی در شرایط صنعتی سخت الکترومغناطیسی فراهم می‌کند.

ماژول ورودی آنالوگ GI/IS IOTA هانیول CC-GAIX21 که برای سیستم‌های اتوماسیون صنعتی طراحی شده است. این ماژول عملکرد ورودی آنالوگ قابل اعتمادی را ارائه می‌دهد که به طور خاص برای محیط‌های ذاتاً ایمن گروه I/IS پیکربندی شده است. این ماژول معمولاً بخشی از یک سیستم کنترل بزرگتر است که در آن به دریافت سیگنال آنالوگ دقیق و ایمن نیاز است.

ارزش آن در دقت اندازه‌گیری استثنایی، ایزولاسیون کانال به کانال و ادغام یکپارچه با اکوسیستم هانیول نهفته است. هر کانال به صورت جداگانه ایزوله شده است و از حلقه‌های زمین و تداخل سیگنال‌ها جلوگیری می‌کند، که برای حفظ یکپارچگی سیگنال در محیط‌های پیچیده کارخانه بسیار مهم است. این ماژول همچنین دارای تشخیص جامع است که آن را قادر می‌سازد تا خطاهای سیم‌کشی میدانی مانند مدارهای باز یا مدارهای کوتاه را تشخیص داده و آنها را برای آگاهی فوری اپراتور به سیستم کنترل گزارش دهد. پیاده‌سازی هانیول CC-GAIX21 تضمین می‌کند که اندازه‌گیری‌های حیاتی فرآیند با دقت انجام می‌شوند و از کنترل دقیق، بهینه‌سازی پیشرفته فرآیند و اتصالات ایمنی قابل اعتماد در صنایعی که دقت داده‌ها برای ایمنی، کیفیت و کارایی بسیار مهم است، پشتیبانی می‌کنند.

مشخصات:

نام ماژول. : CC-GAIX21

تعداد کانال‌ها: در مجموع ۱۶ (۱۲ کانال تک‌سر، ۴ کانال دیفرانسیلی)
محدوده ورودی: 0-5 V، 1-5 V، 0.4-2 V، 4-20 mA (از طریق مقاومت 250 Ω)
وضوح مبدل آنالوگ به دیجیتال: ۱۶ بیت
دقت سخت‌افزار: ±۰.۰۷۵٪ از مقیاس کامل در دمای ۲۳.۵ درجه سانتی‌گراد ±۲ درجه سانتی‌گراد؛ ±۰.۱۵٪ (۰-۶۰ درجه سانتی‌گراد)
امپدانس ورودی: >10 MΩ
نرخ اسکن ورودی: 50 میلی‌ثانیه
ولتاژ حالت مشترک: -6 تا +5 ولت (DC تا 60 هرتز)
نسبت رد حالت مشترک: 70 دسی‌بل (DC تا 60 هرتز، عدم تعادل 500 اهم)
نسبت رد حالت عادی: ۱۹ دسی‌بل در ۶۰ هرتز
حداکثر ورودی (بدون آسیب): ±30 ولت دیفرانسیل
پاسخ فیلتر: RC تک قطبی، -3 دسی‌بل در 6.5 هرتز
تداخل: -60 دسی‌بل (DC تا 60 هرتز، کانال به کانال)
منبع تغذیه: ۲۴ ولت جریان مستقیم
دمای عملیاتی: 0 تا 60 درجه سانتیگراد
دمای نگهداری: -40°C تا +85°C
رطوبت: ۵٪ تا ۹۵٪ غیر متراکم

ویژگی‌ها:

• پردازش سیگنال چند کاناله

۱۶ کانال آنالوگ با ورودی‌های ترکیبی تک‌سر و دیفرانسیلی.

• دقت بالا

تبدیل آنالوگ به دیجیتال ۱۶ بیتی و دقت ±۰.۰۷۵٪، کیفیت اندازه‌گیری برتر را تضمین می‌کند.

• پیکربندی ورودی انعطاف‌پذیر

از ورودی‌های ولتاژ و جریان پشتیبانی می‌کند و طیف وسیعی از حسگرها را در خود جای می‌دهد.

• سازگاری دستگاه میدانی

با فرستنده‌های دو سیمه و خود-تغذیه کار می‌کند.

• ایزولاسیون قابل اعتماد

از سخت‌افزار کنترل در برابر اضافه ولتاژ و اتصال متقاطع سیگنال محافظت می‌کند.

• طراحی جمع و جور

برای شاسی سری C IOTA بهینه شده و فضای پنل را حفظ می‌کند.

• مصونیت قوی در برابر نویز

70 دسی‌بل CMRR و -60 دسی‌بل سرکوب تداخل

• دارای گواهینامه ایمنی

رابط غیر آتش‌زا کلاس ۱ دسته ۲ بدون فیوز

• محافظت قوی

مدارهای محدودکننده جریان با حفاظت جداگانه

• قابلیت اطمینان صنعتی

عملکرد پایدار در محدوده‌های دمایی گسترده

• ادغام یکپارچه

طراحی شده برای سیستم‌های ورودی/خروجی Honeywell سری Experion-C

تضمین کیفیت:

سوال ۱: آیا CC-GAIX21 می‌تواند هم ورودی ولتاژ و هم ورودی جریان را مدیریت کند؟
A1: بله، از انواع ورودی‌های قابل تنظیم، از جمله ولتاژ و حلقه‌های جریان ۴ تا ۲۰ میلی‌آمپر، پشتیبانی می‌کند.

Q2: آیا این ماژول با فرستنده‌های HART سازگار است؟
A2: بله، می‌تواند از طریق کانال‌های ورودی آنالوگ خود با دستگاه‌های دارای قابلیت HART ارتباط برقرار کند.

Q3: چه چیزی آن را برای اندازه‌گیری سیگنال سطح پایین مناسب می‌کند؟
A3: امپدانس ورودی بالا، ریپل کم و وضوح 16 بیتی، دریافت دقیق سیگنال‌های آنالوگ ضعیف را تضمین می‌کند.

لینک دیتاشیت:

ماژول ورودی آنالوگ IOTA هانیول CC-GAIX21 پی دی اف برگه اطلاعات
