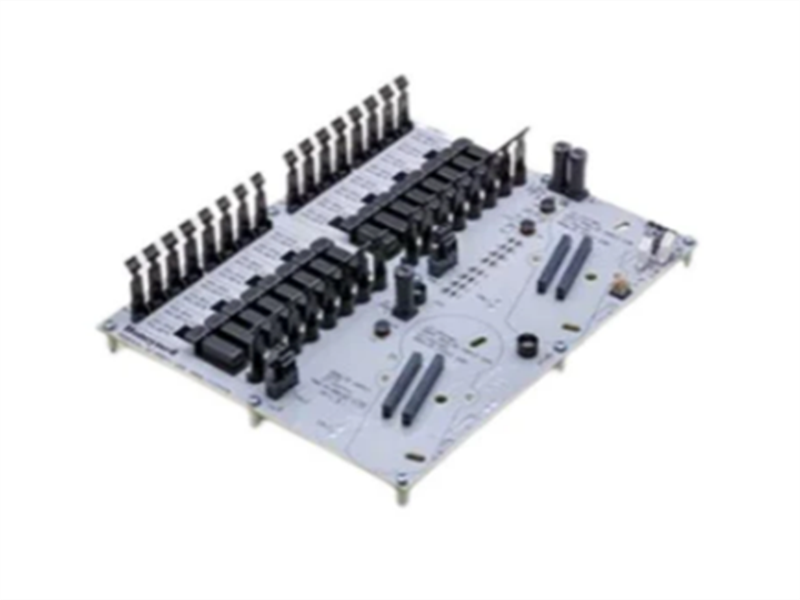

ماژول ورودی آنالوگ IOTA هانیول CC-GAIX11

شرح:

CC-GAIX11 ساخت شرکت هانیول، یک ماژول IOTA با ورودی آنالوگ است که برای سیستم‌های DCS شرکت اکسپریون ساخته شده و برای دریافت و انتقال دقیق سیگنال‌های آنالوگ از فرستنده‌های میدانی و دستگاه‌های حسگر طراحی شده است. این ماژول، تشخیص پیشرفته را فراهم می‌کند، از ارتباط HART پشتیبانی می‌کند و افزونگی اختیاری را برای عملیات صنعتی قابل اعتماد ارائه می‌دهد.

ورودی آنالوگ مدل CC-GAIX11 l0TA تا شانزده سیگنال ورودی 4-20 میلی‌آمپر را در خود جای می‌دهد. این IOTA از افزونگی پشتیبانی می‌کند و امکان ورودی‌های ایزوله شده با گالوانیکی از ایزولاتورهای زیر را فراهم می‌کند:

• MTL4541 - ایزولاتور تک کاناله 4 تا 20 میلی آمپر با HARTR
• MTL4544 - ایزولاتور دو کاناله 4 تا 20 میلی آمپر با HART@
• MTL4575 - مبدل ایزوله ترموکوپل/RTD با خروجی 4 تا 20 میلی آمپر
• MTL4599 - قطعه‌ی ساختگی، کانکتورهای بلااستفاده را قطع می‌کند

مشخصات:

نام ماژول: CC-GAIX11

محدوده ولتاژ ورودی: 0–10 ولت، 1–5 ولت، -10–+10 ولت
محدوده جریان ورودی: ۴-۲۰ میلی‌آمپر، ۰-۲۰ میلی‌آمپر
دقت: ±۰.۱٪ از مقدار خوانده شده
وضوح: ۱۶ بیت
افزونگی: پیکربندی تحمل‌پذیر در برابر خطا (اختیاری)
ارتباط HART: پشتیبانی از پیکربندی و تشخیص پیشرفته
دمای عملیاتی: -40°C تا +85°C
دمای نگهداری: -40°C تا +85°C
رطوبت: ۰ تا ۹۵٪ غیر متراکم

ویژگی‌ها:

-پشتیبانی از ۱۶ کانال ورودی تفاضلی یا تک‌سره
-سازگار با مدارهای میدان ذاتاً ایمن (IS)
- امکان دریافت سیگنال مقاوم در برابر نویز از طریق ورودی‌های تفاضلی
- برق بدون ایجاد جرقه برای دستگاه‌های میدانی فراهم می‌کند
- پشتیبانی از عملیات استاندارد و افزونگی
- دارای قابلیت HART برای ارتباط و نظارت پیشرفته
- دریافت سریع و قابل اعتماد سیگنال آنالوگ

- طراحی جمع و جور و مقاوم مناسب برای محیط های صنعتی

تضمین کیفیت:

سوال ۱: آیا CC-GAIX11 می‌تواند سیگنال‌های ولتاژ و جریان را همزمان مدیریت کند؟
بله، از ورودی‌های 0-10 ولت، 1-5 ولت، -10-10 ولت، 4-20 میلی‌آمپر و 0-20 میلی‌آمپر پشتیبانی می‌کند.

سوال ۲: در مقایسه با CC-GAIX21 چطور است؟
A2: CC-GAIX21 کانال‌های ورودی بیشتری و گزینه‌های ایزولاسیون گسترده‌تری را برای مناطق خطرناک اضافه می‌کند.

لینک دیتاشیت:

ماژول ورودی آنالوگ IOTA هانیول CC-GAIX11 پی دی اف برگه اطلاعات
