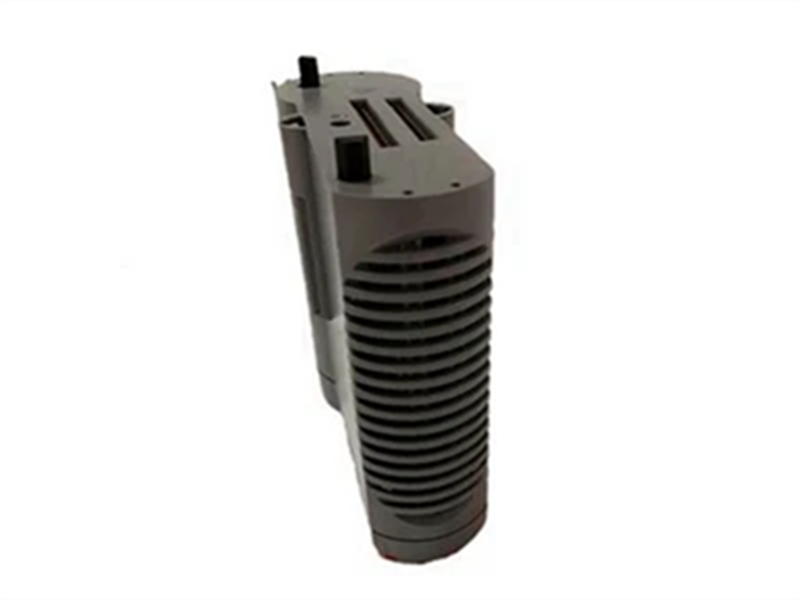

مولتی پلکسر ورودی سطح پایین هانیول CC-PAIM01 51405045-175

شرح:

Honeywell CC-PAIM01 یک ماژول ورودی آنالوگ سطح پایین ۱۶ کاناله است که برای سیستم کنترل توزیع‌شده (DCS) سری C اکسپریون طراحی شده است. با رابط PMIO (ورودی/خروجی مدیریت فرآیند) که تا ۶۴ نقطه ورودی را پشتیبانی می‌کند. این ماژول قادر به مدیریت سیگنال‌های ورودی ترموکوپل و RTD است و ویژگی‌هایی مانند جبران اتصال سرد و محافظت در برابر OTD (تشخیص ترموکوپل باز) را ارائه می‌دهد.

این ماژول، ادغام سیگنال‌های آنالوگ سطح پایین، مانند سیگنال‌های ترموکوپل‌ها و RTDها، را در سیستم کنترل تسهیل می‌کند و امکان نظارت دقیق بر دما و سایر متغیرهای فرآیند را فراهم می‌آورد.

پارامترها:

نام مدل: CC-PAIM01

شماره محصول: ۵۱۴۰۵۰۴۵-۱۷۵

تعداد کانال‌ها: تا ۶۴ کانال
ولتاژ ورودی: ۲۴ ولت DC
جریان ورودی: ۱۰ میلی‌آمپر در هر کانال
محدوده ورودی: -50 تا 1500 درجه سانتیگراد (-58 تا 3022 درجه فارنهایت)
دقت: +0.5 درجه سانتیگراد (+1 درجه فارنهایت)
وضوح: 0.1 درجه سانتیگراد (0.2 درجه فارنهایت)
ولتاژ حالت مشترک (CMV): +/-250 VDC یا VAC RMS
نسبت رد حالت مشترک (CMRR): 120 دسی‌بل در دقیقه
ولتاژ، کانال به کانال، DC تا 60 هرتز: +/-250 VDC یا VAC RMS
تداخل، DC تا 60 هرتز: 80 دسی‌بل
NMRR در فرکانس ۵۰/۶۰ هرتز: ۶۰ دسی‌بل در دقیقه

ویژگی‌ها:

• اسکن سریع ۱ ثانیه‌ای PV برای جمع‌آوری کارآمد داده‌ها.
• حفاظت OTD قابل تنظیم برای جلوگیری از باز شدن ترموکوپل‌ها.
• کانال‌های کاملاً ایزوله برای جلوگیری از تداخل
• نرخ خطای پایین با خطای بهره در مقیاس کامل ۰.۰۵٪.
• پایداری دمایی عالی در دمای +/-20 ppm/°C.
• رانش طولانی مدت ۵۰۰ ppm برای قابلیت اطمینان.

دی لینک آتاشیت:

فایل PDF مالتی‌پلکسر ورودی سطح پایین هانیول CC-PAIM01 51405045-175 برگه اطلاعات
