دستورالعمل اتصال زمین سیستم VM600 May 21,2025

تمام سیستم‌های ابزار دقیق و کنترل مورد استفاده در نیروگاه باید به طور دقیق به زمین متصل شوند. "زمین" یک نقطه مرجع مشترک است که در موقعیت‌های مختلف با نام‌های مختلفی تعریف می‌شود. در طراحی کابینت‌های TSI، زمین محافظ و زمین سیگنال برای جلوگیری از تداخل نویز وجود دارد. یک سیستم اتصال زمین صحیح می‌تواند به طور موثر تداخل خارجی را سرکوب کند، قابلیت اطمینان ابزارهای اندازه‌گیری را افزایش دهد و عواملی مانند تداخل ایجاد شده توسط خود سیستم را کاهش دهد. این یک تضمین مهم برای فناوری محافظ است. اتصال زمین ضعیف یا نقاط اتصال زمین نامناسب می‌تواند باعث تداخل الکتریکی قابل توجهی در سیستم شود و بر دقت آن تأثیر بگذارد. جدا از کابینت TSI، سیستم TSI توربین بخار یک سیستم اندازه‌گیری چند نقطه‌ای برای تجهیزات و سازه‌های بزرگ است. بنابراین، جلوگیری از تشکیل اتصال زمین چند نقطه‌ای برای ایجاد یک حلقه زمین حتی ضروری‌تر است. در طول فرآیند اشکال‌زدایی سیستم، قبل از انجام اشکال‌زدایی هنگام روشن شدن، هر لینک باید بازرسی و آزمایش شود.
در میان واحدهای نیروگاه حرارتی بزرگ، سیکل ترکیبی و نیروگاه هسته‌ای که توسط شرکت بازرگانی فناوری تاپتنگ (Topteng Technology Trading Co.,Ltd) عرضه می‌شوند، برندهای رایج سیستم‌های ابزار دقیق نظارتی عبارتند از: سیستم بنتلی ۳۵۰۰ ، سیستم EPRO ATG6500 و سیستم ارتعاش سنج VM600 این مقاله به طور خلاصه طراحی اتصال به زمین و تأیید صحت برند ویبراتور را برای کاربران توضیح می‌دهد تا در هنگام اشکال‌زدایی یا عیب‌یابی به آن مراجعه کنند. لطفاً این حساب رسمی را دنبال کنید. ما در آینده الزامات اتصال به زمین مربوط به سایر برندهای TSI را نیز منتشر خواهیم کرد.

۱. ترمینال محافظ ورودی سیگنال سیستم VM600MK1 به بدنه متصل است.
اگر شرکت شما از MPC4/IOC4T محصولات سری MK1 از ویبرائو-متر، مقدار مقاومت بین پایانه‌های شیلد شش سیگنال ورودی IOC4T برد و محفظه قاب کمتر از ۱ اهم است. این کار قبل از خروج از کارخانه آزمایش می‌شود و می‌تواند در طول اشکال‌زدایی در محل دوباره آزمایش شود.

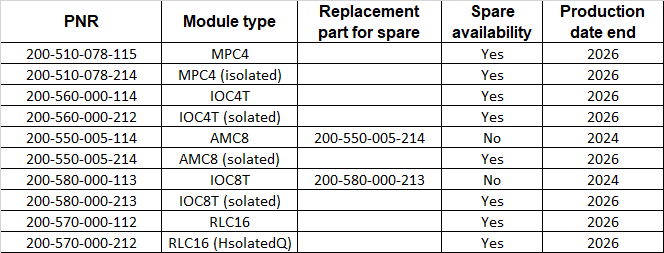

علاوه بر این، به دلایلی مانند مواد اولیه، اطلاعیه توقف تولید برای این سری از تجهیزات رسماً صادر شده است. اگر شرکت شما به هرگونه قطعه یدکی نیاز دارد، لطفاً با شرکت بازرگانی فناوری تاپتنگ (Topteng Technology Trading Co.,Ltd) تماس بگیرید.

توجه: این فقط برای نمایش تجهیزات پرکاربرد ما است. در صورت نیاز به تأیید اطلاعات بیشتر در مورد تعلیق تولید، لطفاً با سازنده یا نمایندگی مجاز پشتیبانی تماس بگیرید.

۲. سیگنال ورودی MPC4/IOC4 MK2 ماژول نظارت و حفاظت به طور جداگانه به زمین متصل شده است

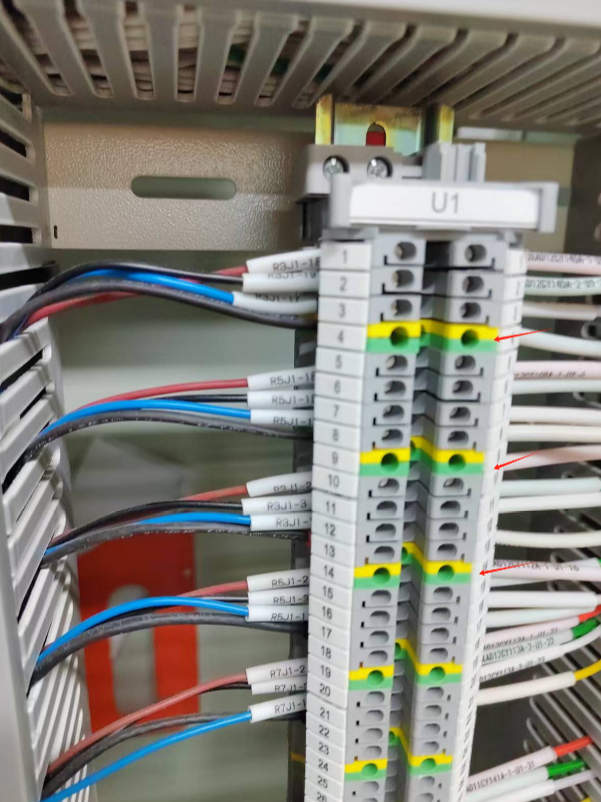

اگر شرکت شما از محصولات سری MPC4/IOC4MK2 ویبرو-متر استفاده می‌کند، در سمت ترمینال محافظ ورودی کابینت، میله مسی اتصال زمین کابینت از طریق ریل کابینت متصل می‌شود و مقاومت بین آنها باید کمتر از 1 اهم باشد. همانطور که با فلش قرمز در شکل 1 نشان داده شده است.

شکل 1 نمودار شماتیک MPC4/IOC4 MK2 محصول از طریق ریل کابینت به میله مسی اتصال به زمین کابینت متصل است

۳. بدنه‌ی قاب VM600 به زمین متصل است.
نقطه اتصال زمین قاب سیستم VM600 در موقعیت اتصال زمین در ترمینال ورودی برق قاب قرار دارد. همانطور که در شکل 2 نشان داده شده است، در موقعیتی که با رنگ قرمز مشخص شده است، جایی که به میله مسی اتصال زمین کابینت TSI متصل است، مقاومت اتصال زمین باید کمتر از 1 اهم باشد. این کار قبل از خروج از کارخانه آزمایش شده و سپس در محل اشکال‌زدایی و دوباره آزمایش می‌شود.

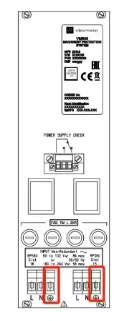

شکل 2 موقعیت اتصال به زمین پوسته قاب

۴. الزامات اتصال به زمین در هنگام نصب و اتصال سنسورها
۱) حسگر جریان گردابی

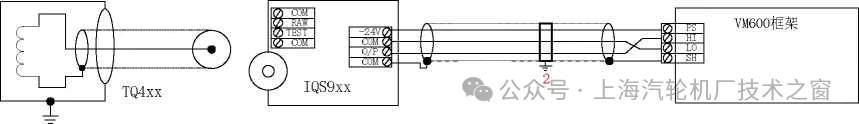

سنسور جریان گردابی عمدتاً برای اندازه‌گیری سیگنال‌هایی مانند ارتعاش نسبی، جابجایی شفت، فاز کلید و انبساط دیفرانسیلی استفاده می‌شود. نمودار نصب و اتصال الکتریکی در شکل 3 نشان داده شده است.

شکل 3 نمودار شماتیک سیم کشی و اتصال زمین سنسور جریان گردابی
الزامات اتصال زمین:
محفظه سنسور جریان گردابی از طریق براکت نصب، زمین را با محفظه دستگاه به اشتراک می‌گذارد و نیازی به اتصال زمین اضافی ندارد.
لایه محافظ کابل اتصال از ترمینال COM پیش تقویت کننده IQS9xx به قاب VM600 باید به ترمینال محافظ کانال ورودی سیگنال قاب VM600 متصل شود. یک میله اتصال به زمین باید در ورودی کابینت نصب شود و اتصال به زمین باید در اینجا انجام شود. موسسه طراحی باید یک کابل محافظ سه رشته‌ای طراحی کند. در حین نصب، باید توجه داشت که پیش تقویت کننده باید از طریق یک صفحه پایه عایق در جعبه ترمینال نصب شود.
یک میله اتصال به زمین در خط ورودی کابینت TSI قرار داده شده است تا قاب سیستم VM600 را به زمین متصل کند.

۲) حسگر شتاب
واحدهای بزرگ تولید برق حرارتی از حسگرهای شتاب برای اندازه‌گیری ارتعاش مطلق محفظه‌های یاتاقان استفاده می‌کنند و سیگنال خروجی آنها یک جریان دو سیمه است.
دو روش استفاده برای حسگر شتاب وجود دارد. یکی این است که خروجی پیش‌تقویت‌کننده مستقیماً از طریق یک کابل به قاب TSI متصل می‌شود تا ارتعاش مطلق در سمت توربین اندازه‌گیری شود، همانطور که در شکل ۴ نشان داده شده است. نوع دیگری از خروجی پیش‌تقویت‌کننده پس از عبور از شبکه ایزوله برای اندازه‌گیری ارتعاش مطلق در سمت ژنراتور به قاب TSI متصل می‌شود، همانطور که در شکل ۵ نشان داده شده است.

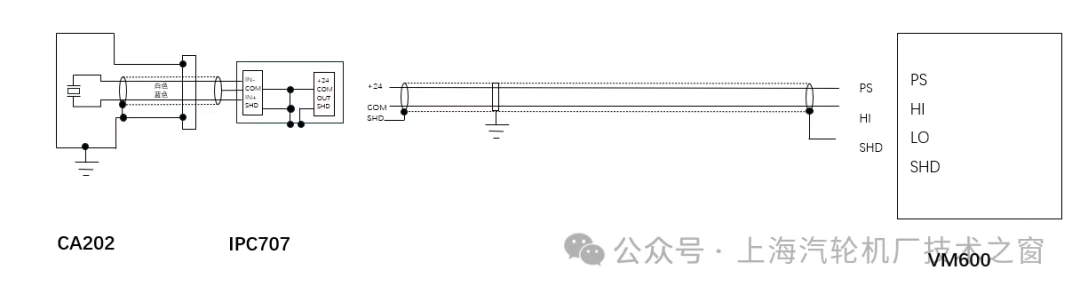

شکل 4 نمودار شماتیک سیم‌کشی و اتصال زمین سنسور شتاب بدون شبکه ایزوله

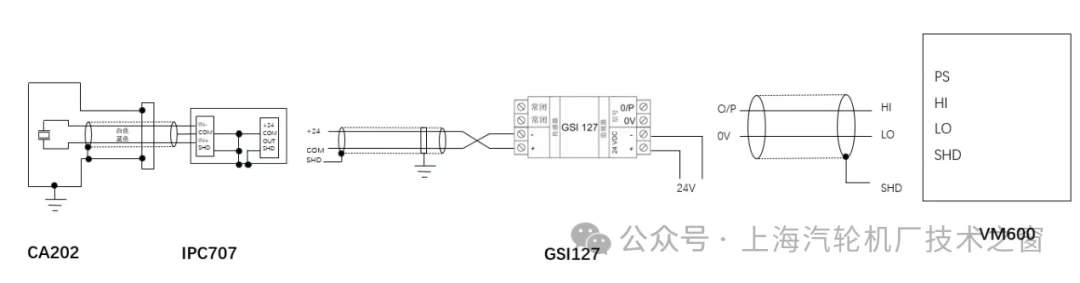

شکل 5 نمودار شماتیک سیم‌کشی و اتصال زمین سنسور شتاب با شبکه ایزوله


الزامات اتصال زمین:

سمت پروب: محفظه پروب از طریق پیچ‌های نصب به سطح دستگاه متصل شده و نیازی به اتصال زمین اضافی نیست.
سمت پیش تقویت کننده: محفظه فلزی (رسانا) IPC707 به ترمینال‌های "COM" و "SHD" خود متصل است. بنابراین، IPC707 می‌تواند با یا بدون اتصال الکتریکی مستقیم بین IPC707 و GND نصب و راه‌اندازی شود.
سمت شبکه ایزوله: لایه محافظ کابل انتقال از مدار "سمت سنسور" نباید به ... متصل شود. GSI127 دستگاه ایزولاسیون الکتریکی ("محافظ باز"). برعکس، کابل انتقال از مدار "سمت مانیتور" باید به براکت اتصال زمین اجباری در ورودی کابینت (حاوی) متصل شود GSI127 ). (این) GSI127 دستگاه ایزولاسیون الکتریکی نیازی به اتصال به زمین ندارد و نباید روی ریل DIN خود نیز به زمین متصل شود. خروجی شبکه ایزولاسیون به قاب VM600 در داخل کابینت سیم کشی شده است. در صورت نیاز به سیم کشی اضافی، لطفاً با بخش فروش شرکت توربین سازی شانگهای تماس بگیرید.
در سمت کابینت: لایه محافظ کابل اتصال از ترمینال SH پیش تقویت کننده IPC707 به قاب VM600 باید به ترمینال محافظ کانال ورودی سیگنال قاب VM600 متصل شود. یک میله اتصال به زمین باید در ورودی کابینت نصب شود و اتصال به زمین در اینجا انجام شود.

۳) سنسور سرعت
واحدهای سیکل ترکیبی از حسگرهای سرعت بیشتری استفاده می‌کنند. همانطور که در شکل 6 نشان داده شده است.

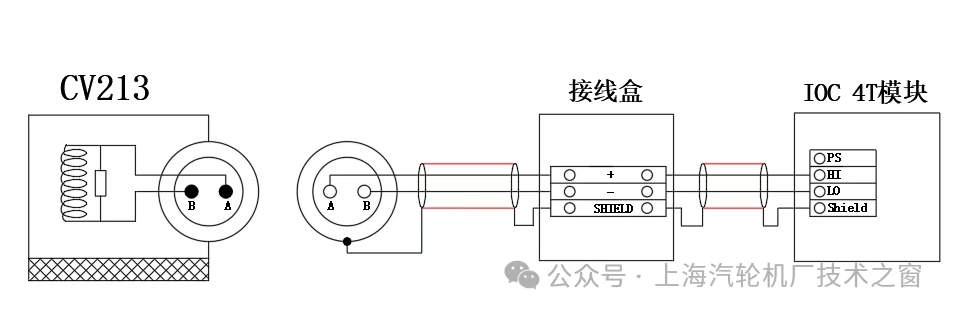

شکل ۶ نمودار سیم‌کشی سی وی ۲۱۳


الزامات اتصال زمین:
سمت پروب: ایزولاسیون الکتریکی داخلی؛
یک میله اتصال به زمین در خط ورودی کابینت TSI قرار داده شده است تا قاب سیستم VM600 را به زمین متصل کند.


۴) حسگر انبساط مطلق
سنسور انبساط مطلق برای اندازه‌گیری مقدار انبساط حرارتی استفاده می‌شود. خروجی آن یک سیگنال جریان است. اتصال و اتصال زمین سنسور در شکل 7 نشان داده شده است.

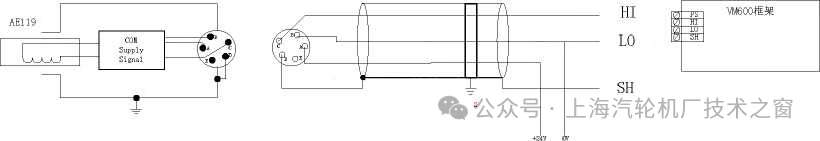

شکل 7 نمودار شماتیک سیم کشی و اتصال زمین پروب انبساط سیلندر


الزامات اتصال زمین:
سمت پروب: محفظه سنسور به زمین متصل شده و سطح دستگاه از طریق پیچ‌های نصب اندازه‌گیری می‌شود و هیچ اتصال زمین اضافی مورد نیاز نیست.
لایه محافظ کابل اتصال از سنسور به قاب VM600 باید به ترمینال محافظ کانال ورودی سیگنال متصل شود. موسسه طراحی باید یک کابل محافظ سه رشته‌ای طراحی کند.
یک میله اتصال به زمین در خط ورودی کابینت TSI قرار داده شده است تا قاب سیستم VM600 را به زمین متصل کند.


۵) سی وی ۲۱۱ حسگر لرزش وات + TSG202 فرستنده
سی وی ۲۱۱ یک حسگر سرعت مغناطیسی-الکتریکی است که زمانی برای اندازه‌گیری ارتعاش یاتاقان در برخی از توربین‌های بخار نیروگاه هسته‌ای و برخی ماشین‌های کمکی استفاده می‌شد. اندازه‌گیری ارتعاش یاتاقان به شکل حسگر + فرستنده است و به فرستنده ارتعاش یاتاقان متصل می‌شود. TSG202 از طریق کابل مستقیم. نمودار سیم کشی در شکل 8 نشان داده شده است.

الزامات اتصال زمین:
سمت حسگر: سی وی ۲۱۱ دارای جنس بدنه از جنس استیل ضد زنگ است که از طریق پیچ‌های استیل ضد زنگ به تجهیزات متصل می‌شود و زمین مشترکی با تجهیزات دارد و نیاز به اتصال زمین اضافی را از بین می‌برد. سمت فرستنده: TSG202 فرستنده ارتعاش توسط ۲۴ ولت و دارای جنس بدنه از پلی‌آمید (عایق) است. ابزارهای میدانی که با ولتاژ کمتر از ۳۶ ولت تغذیه می‌شوند، نیازی به اتصال زمین حفاظتی ندارند، مگر اینکه الزامات خاصی وجود داشته باشد.

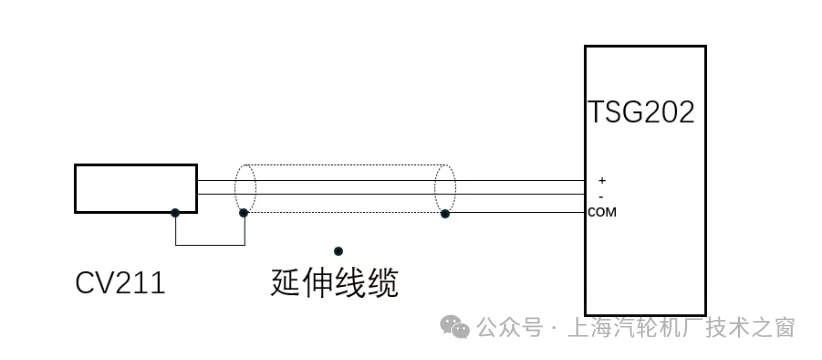

شکل 8 نمودار سیم کشی فرستنده CV211+TSG202


6) سنسور جریان گردابی WW00X + فرستنده TSW/TWW/TIW
حسگر جریان گردابی WW00X + فرستنده TSW/TWW/TIW زمانی برای پایش ارتعاش شفت، جابجایی شفت و فاز کلیدی برخی از توربین‌های بخار انرژی هسته‌ای استفاده می‌شد. این حسگر از یک کابل اتصال مستقیم استفاده می‌کند و از طریق یک سر اتصال به فرستنده متصل می‌شود. نمودار شماتیک در شکل 9 نشان داده شده است.
الزامات اتصال به زمین: سمت سنسور: محفظه WW00X از فولاد ضد زنگ ساخته شده و از طریق رزوه‌های فولاد ضد زنگ به تجهیزات متصل می‌شود. این محفظه با تجهیزات دارای زمین مشترک است و نیازی به اتصال به زمین اضافی ندارد.
سمت فرستنده: فرستنده ارتعاش TSW/TWW/TIW با ولتاژ ۲۴ ولت تغذیه می‌شود و جنس بدنه آن از پلی‌آمید (عایق) است. ابزارهای میدانی که با ولتاژ کمتر از ۳۶ ولت تغذیه می‌شوند، نیازی به اتصال زمین حفاظتی ندارند، مگر اینکه الزامات خاصی وجود داشته باشد.

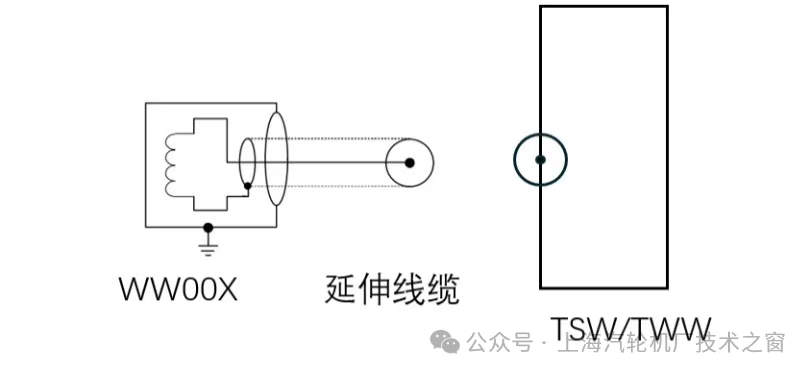

شکل 9 نمودار سیم‌کشی فرستنده WW00X +TSW/TWW/TIW

۷) سی ای ۶۲۰ سنسور شتاب + سیستم نظارت و حفاظت VM600
The سی ای ۶۲۰ حسگر شتاب برای پایش ارتعاش یاتاقان‌های کمکی در برخی از واحدهای انرژی هسته‌ای استفاده می‌شود. این حسگر از ترکیب حسگر + کابل رابط + ماژول پایش و حفاظت VM600 تشکیل شده است. نمودار شماتیک آن در شکل 10 نشان داده شده است.
الزامات اتصال زمین:
سمت حسگر: محفظه حسگر جریان گردابی از طریق براکت نصب، زمین را با محفظه دستگاه به اشتراک می‌گذارد و نیازی به اتصال زمین اضافی ندارد.
در سمت کابینت: یک میله مسی اتصال زمین باید در خط ورودی کابینت TSI برای اتصال زمین ورودی نصب شود.

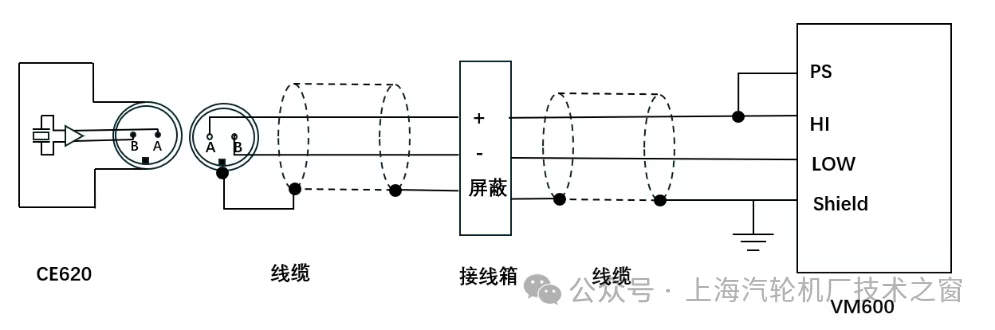

شکل 10 نمودار شماتیک سیم کشی و اتصال زمین سی ای ۶۲۰

۵. اتصال زمین کابینت TSI
کابینت TSI باید به طور قابل اعتمادی به میله مسی اتصال زمین در محل متصل شود. مقاومت اتصال زمین بین هر قسمت فلزی کابینت TSI و پوسته قاب VM600 و میله مسی اتصال زمین باید کمتر از 1 اهم باشد.

میله مسی اتصال زمین کابینت به سیستم اتصال زمین در محل متصل است و مقاومت اتصال زمین سیستم اتصال زمین در محل نباید از 1 اهم تجاوز کند.
