تولید
|
لرزش |
مدل
|
GSI127
|
شماره پ.ن. |
۲۴۴-۱۲۷-۰۰۰-۰۱۷
|
کاتالوگ
|
صفر |
توضیحات
|
واحد جداسازی گالوانیک
|
مبدا |
سوئیس
|
کد HS |
۸۵۳۸۹۰۹۱
|
ابعاد |
30 * 23 * 8 (سانتی متر)
|
وزن | ۰.۲ کیلوگرم |
شرح:

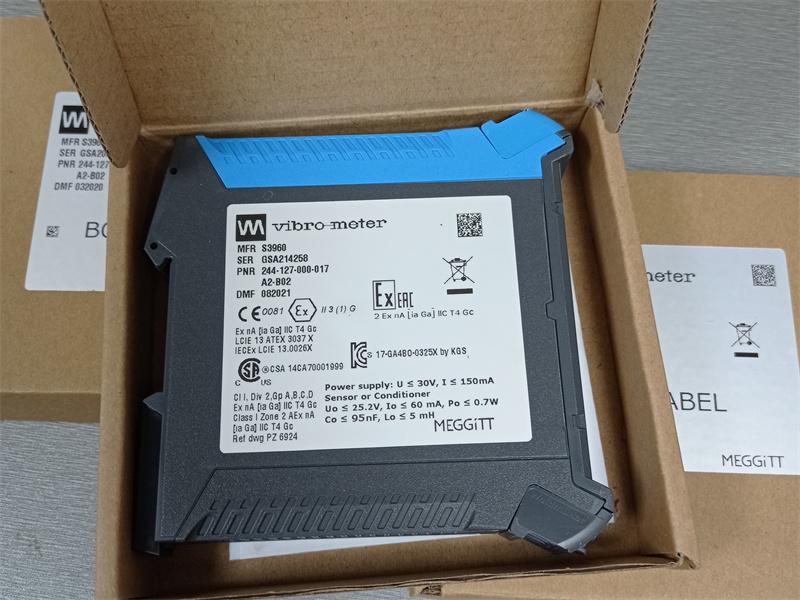

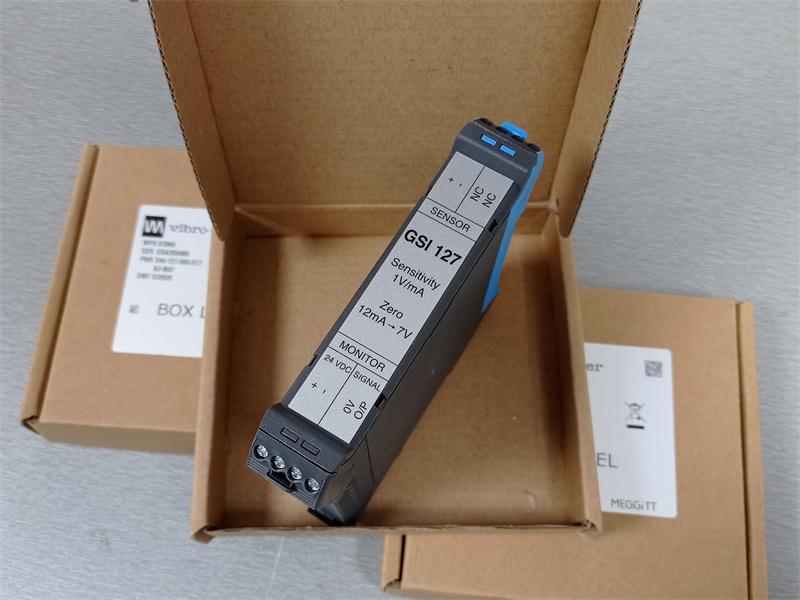

GSI127 یک واحد جداسازی گالوانیک از خط تولید ویبرو-متر® شرکت Meggitt است. این دستگاه برای کار با دستگاههای تنظیم سیگنال، تقویتکنندههای بار و قطعات الکترونیکی (متصل یا یکپارچه) مورد استفاده در زنجیرههای اندازهگیری و/یا حسگرهای مختلف ویبرو-متر® طراحی شده است.
دستگاههای سازگار شامل تقویتکنندههای سیگنال IPC707 (تقویتکنندههای بار) مورد استفاده توسط شتابسنجهای پیزوالکتریک CAxxx و حسگرهای فشار دینامیکی CPxxx (و همچنین تقویتکنندههای سیگنال قدیمیتر IPC704)، تقویتکنندههای سیگنال IQS9xx مورد استفاده توسط حسگرهای مجاورتی TQ9xx (و همچنین تقویتکنندههای سیگنال قدیمیتر IQS4xx)، قطعات الکترونیکی متصل یا یکپارچه مورد استفاده توسط شتابسنجهای پیزوالکتریک CExxx و قطعات الکترونیکی یکپارچه مورد استفاده توسط حسگر سرعت VE210 هستند. GSI127 همچنین با حسگرهای ارتعاش استاندارد صنعتی IEPE (قطعات الکترونیکی یکپارچه پیزوالکتریک) سازگار است، یعنی قطعات الکترونیکی یکپارچه مورد استفاده توسط حسگرهای ولتاژ-خروجی جریان ثابت مانند CE620 و PV660 (و همچنین حسگرهای قدیمیتر CE680، CE110I و PV102).
واحد جداسازی گالوانیک GSI127 یک واحد همهکاره است که میتواند برای انتقال سیگنالهای AC فرکانس بالا در فواصل طولانی در زنجیرههای اندازهگیری با استفاده از انتقال سیگنال جریان یا به عنوان یک واحد مانع ایمنی در زنجیرههای اندازهگیری با استفاده از انتقال سیگنال ولتاژ استفاده شود. به طور کلی، میتوان از آن برای تغذیه هر سیستم الکترونیکی (سمت حسگر) با مصرف تا 22 میلیآمپر استفاده کرد. GSI127 همچنین مقدار زیادی از ولتاژ فریم را که میتواند نویز را به زنجیره اندازهگیری وارد کند، رد میکند. (ولتاژ فریم، نویز زمین و نویز AC است که میتواند بین محفظه حسگر (زمین حسگر) و سیستم نظارت (زمین الکترونیکی) رخ دهد). علاوه بر این، منبع تغذیه داخلی بازطراحی شده آن منجر به یک سیگنال خروجی شناور میشود و نیاز به منبع تغذیه خارجی اضافی مانند APF19x را از بین میبرد.
GSI127 برای نصب در محیطهای Ex تا Zone 0 (nA) در صورت تأمین زنجیرههای اندازهگیری نصب شده در محیطهای Ex تا Zone 0 ([ia]) دارای گواهینامه است. این واحد همچنین نیاز به موانع زنر خارجی اضافی را در کاربردهای ایمنی ذاتی (Ex i) از بین میبرد. محفظه GSI127 دارای کانکتورهای پیچی قابل جدا شدن است که میتوانند از بدنه اصلی محفظه جدا شوند تا نصب و راه اندازی را ساده کنند. همچنین دارای یک آداپتور نصب DIN-rail است که امکان نصب مستقیم آن را روی ریل DIN فراهم میکند.
کالای جدید و اورجینال موجود در انبار
با یک سال گارانتی
امیدوارم کسی از ما سوالی داشته باشد، لطفا روی این کلیک کنید
sales6@nseauto.com
۱. هزینههای پشتیبانی خود را کاهش دهید
2، قطعات یدکی اتوماسیون را به طور مداوم در دسترس داشته باشید
تعداد موجود: ۱
گارانتی: ۱۲ ماه.
زمان سرب: 1-2 روز کاری.
شرایط پرداخت: T/T و وسترن یونیون.
شرکای پیک: DHL، UPS، TNT، FedEx و EMS.
مشخصات فنی، دفترچههای راهنما و برگههای اطلاعات
مشخصات:
منبع تغذیه (به GSI127)
محدوده ولتاژ ورودی
:
۱۸ تا ۳۰ ولت جریان مستقیم
مصرف جریان (با تغذیه اسمی ۲۴ ولت DC)
• بدون بار در سمت حسگر
:
≤80 میلی آمپر
• بار 20 میلی آمپر در سمت سنسور
:
≤120 میلی آمپر
سیگنال ورودی (سمت حسگر)
تامین
• گزینههای سفارش B0x
:
۲۰ ولت DC ± ۱ ولت DC
• گزینههای سفارش B21
:
۸ میلیآمپر ± ۰.۵ میلیآمپر
امپدانس
• گزینههای سفارش B0x
:
≤30 اهم
• گزینههای سفارش B21
:
≥50 کیلو اهم
محدوده دینامیکی
• گزینههای سفارش B0x
:
0 تا 20 میلی آمپر
• گزینههای سفارش B21
:
0 تا 20 ولت جریان مستقیم
محافظت در برابر اضافه بار
• گزینههای سفارش B0x
:
۲۶ میلیآمپر
• گزینههای سفارش B21
:
۲۲ ولت جریان مستقیم
سیگنال خروجی (سمت مانیتور)
محدوده دینامیکی ولتاژ خروجی (با بار 10 کیلو اهم)
:
۲ تا ۲۰ ولت جریان مستقیم
امپدانس خروجی
:
20 اهم، محافظت شده در برابر اتصال کوتاه
نسبت دفع ولتاژ منبع تغذیه
•۱۰ هرتز تا ۴۰۰ هرتز
:
≥60 دسیبل
•۴۰۰ هرتز تا ۱۰۰ کیلوهرتز
:
≥30 دسیبل
رانش افست سیگنال خروجی
با دما
:
≤2 میلی ولت بر درجه سانتیگراد
حساسیت سیگنال خروجی با دما تغییر میکند
:
≤50 ppm/°C
نویز باقیمانده سیگنال خروجی AC
:
≤3.5 میکرو VRMS/√Hz
