کنترلر پیشرفته Advant 450: راهنمای کاملی برای کنترلر فرآیند پیشرفته ABB

The کنترلر پیشرفته ۴۵۰ (AC450) کنترلر فرآیند پرچمدار و پیشرفته ABB است که برای کاربردهایی طراحی شده است که نیاز به قابلیت اطمینان استثنایی، قابلیت‌های ارتباطی گسترده و مدیریت ورودی/خروجی در مقیاس بزرگ دارند. با پشتیبانی از حداکثر ۵۷۰۰ نقطه ورودی/خروجی با توجه به سطوح افزونگی چندگانه و سازگاری گسترده با پروتکل‌ها، AC450 مدت‌هاست که انتخابی قابل اعتماد در تولید برق، نفت و گاز، آب و برق و صنایع سنگین بوده است.

این مقاله مروری کامل بر AC450 - ویژگی‌ها، معماری، گزینه‌های ارتباطی و کاربردهای معمول آن - در قالبی آسان برای مهندسان، یکپارچه‌سازان و خریداران فنی ارائه می‌دهد.

۱. چه چیزی ادونت کنترلر ۴۵۰ را خاص می‌کند؟

AC450 برای محیط‌های صنعتی پر تقاضا طراحی شده است که در آن‌ها زمان روشن بودن سیستم، پایداری و قابلیت همکاری برای ماموریت حیاتی هستند. برخلاف PLC های استاندارد، AC450 نه تنها منطق و توالی را مدیریت می‌کند، بلکه موارد زیر را نیز انجام می‌دهد:

• کنترل PID پیشرفته

• کنترل تطبیقی با تنظیم خودکار

• کنترل منطق فازی

• کنترل موقعیت یابی

• پردازش داده‌ها، ثبت وقایع و گزارش‌گیری

این به طور مؤثر یک است کنترل‌کننده هیبریدی - ترکیب استحکام یک DCS با انعطاف‌پذیری یک PLC.

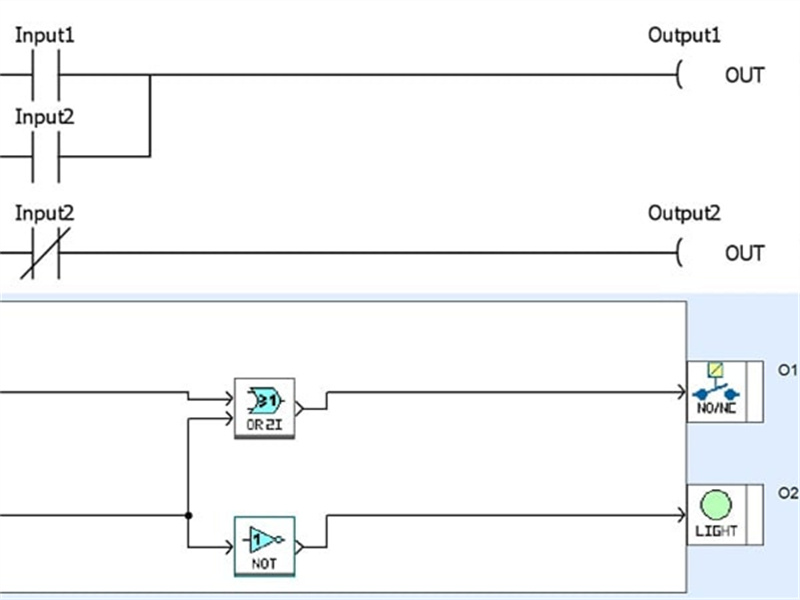

۲. برنامه‌نویسی گرافیکی با AMPL

AC450 با استفاده از برنامه ریزی شده است AMPL (زبان برنامه‌نویسی پیشرفته ارشد) ، یک ابزار مهندسی گرافیکی که در سراسر خانواده Advant OCS استفاده می‌شود.

مزایای کلیدی AMPL:

• برنامه‌نویسی گرافیکی با قابلیت کشیدن و رها کردن

• کتابخانه داخلی بزرگ از بلوک‌های تابع

• پشتیبانی از بلوک‌های تعریف‌شده توسط کاربر

• اشکال‌زدایی و آزمایش بصری

• ایده‌آل برای منطق کنترلی بزرگ و پیچیده

این امر به تیم‌های مهندسی اجازه می‌دهد تا استراتژی‌های کنترل را با کارایی بیشتری نسبت به منطق نردبانی صرف، ایجاد و نگهداری کنند.

۳. قابلیت‌های جامع ورودی/خروجی

AC450 از هر دو پشتیبانی می‌کند ورودی/خروجی متمرکز (S100) و ورودی/خروجی توزیع‌شده (S800) به مهندسان این آزادی را می‌دهد که طرح‌بندی را بر اساس اندازه کارخانه و هزینه‌های کابل‌کشی طراحی کنند.

ورودی/خروجی مرکزی S100 (نزدیک کنترلر)

• تا ۵ رک ورودی/خروجی

• تا ۱۰۰ ماژول ورودی/خروجی

• ایده‌آل برای تجهیزاتی که در نزدیکی اتاق کنترل قرار دارند

• پشتیبانی از ماژول‌های آنالوگ، دیجیتال، پالس، دما و ماژول‌های تخصصی

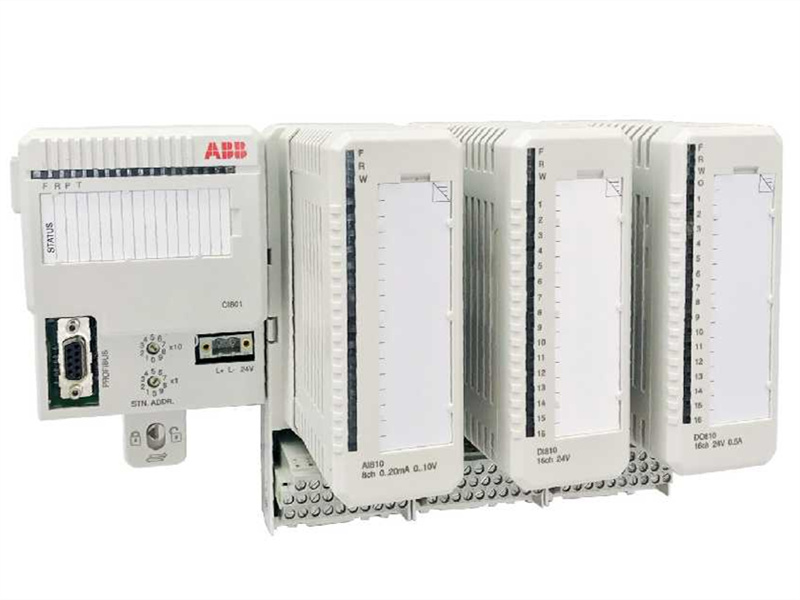

ورودی/خروجی توزیع‌شده S800 (ایستگاه‌های راه دور)-- PM866AK01

• نصب شده تا ۱۳.۳ کیلومتر (۸.۲ مایل) دور

• متصل از طریق فیلدباس ادونت ۱۰۰

• کاهش طول کابل‌های میدانی طولانی

• مناسب برای تأسیسات بزرگ یا پراکنده

نمای کلی از ظرفیت کل ورودی/خروجی

چنین ظرفیتی AC450 را برای نیروگاه‌های حرارتی بزرگ، پالایشگاه‌های شیمیایی و خطوط تولید یکپارچه مناسب می‌کند.

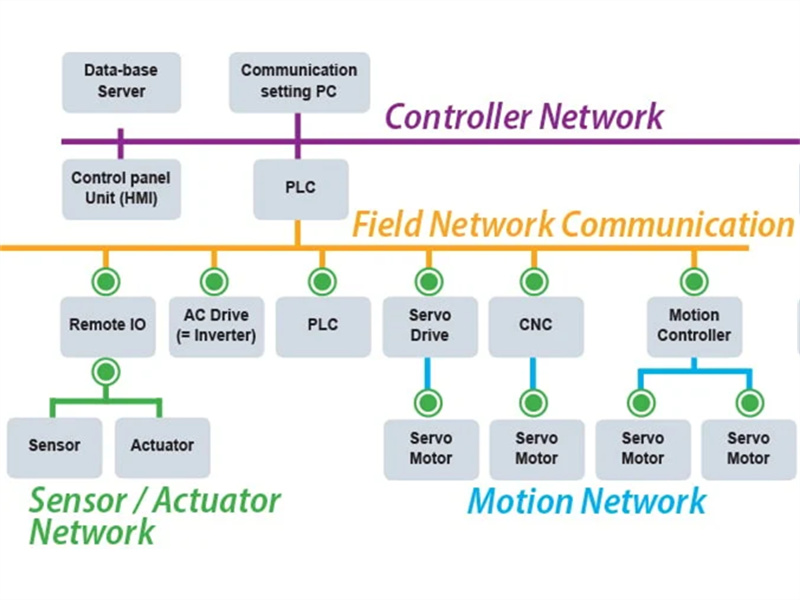

۴. پروتکل‌های ارتباطی پیشرو در صنعت

یکی از قوی‌ترین مزایای AC450، سازگاری گسترده ارتباطی آن است. این دستگاه تقریباً از هر پروتکل صنعتی اصلی پشتیبانی می‌کند و امکان ادغام یکپارچه با دستگاه‌ها و سیستم‌های شخص ثالث را فراهم می‌کند. CI543

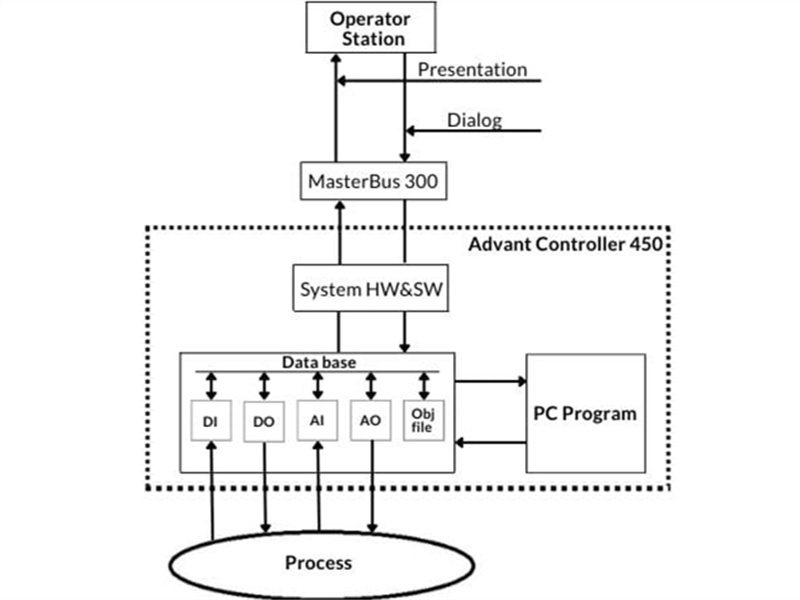

ارتباطات سطح سیستم

• مسترباس ۳۰۰/۳۰۰E

• GCOM (برای ابزارهای ارتباطی و مهندسی کامپیوتر)

ارتباط دستگاه میدانی

• فیلدباس ادونت ۱۰۰

• پروفیباس دی‌پی

• LONWORKS (ایده آل برای سیستم های کنترل موتور)

رابط‌های چندفروشنده‌ای (قابلیت همکاری)

• مودباس

• زیمنس ۳۹۶۴R

• آلن-بردلی DF1

ریموت و تله کنترل

• آرکام / آرکام+

• اتوبوس اسپا

• RS232 / EXCOM برای چاپگرها و رایانه‌های شخصی خارجی

این امر AC450 را به انتخابی عالی برای ارتقاء تجهیزات قدیمی تبدیل می‌کند، جایی که تجهیزات قدیمی و مدرن باید در کنار هم وجود داشته باشند.

۵. افزونگی برای حداکثر دسترسی

برای صنایعی که به صورت 24 ساعته و 7 روز هفته فعالیت می‌کنند، هرگونه خرابی می‌تواند منجر به ضررهای مالی بزرگی شود. برای رفع این مشکل، AC450 افزونگی را در سطوح مختلف ارائه می‌دهد:

ویژگی‌های افزونگی پشتیبانی‌شده

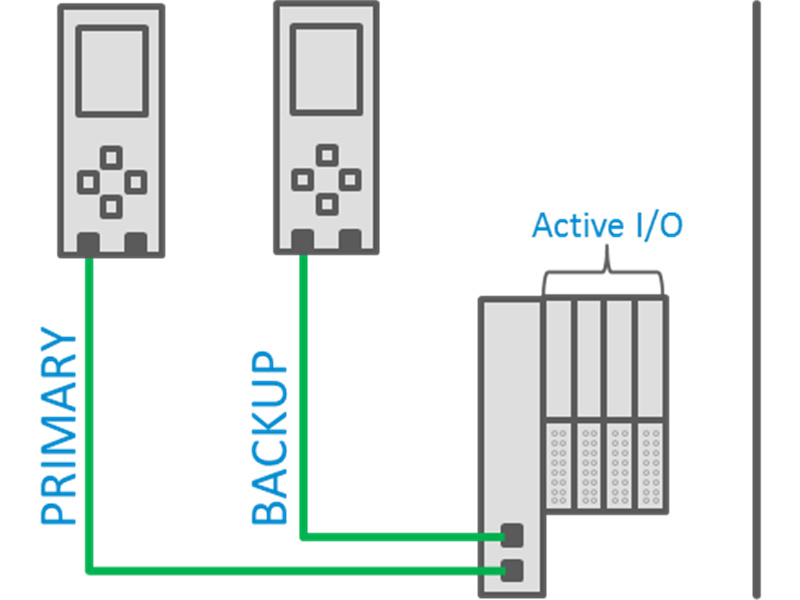

• افزونگی پردازنده در حالت آماده به کار (Hot-standby) (تغییر حالت بدون ضربه <25 میلی‌ثانیه)

• مسترباس اضافی ۳۰۰/۳۰۰E

• فیلدباس پیشرفته افزونه ۱۰۰

• منبع تغذیه دوگانه و تنظیم کننده ولتاژ

• بردهای ورودی/خروجی افزونه

این معماری، قابلیت اطمینان سیستم را حتی در هنگام خرابی سخت‌افزار یا عملیات تعمیر و نگهداری تضمین می‌کند.

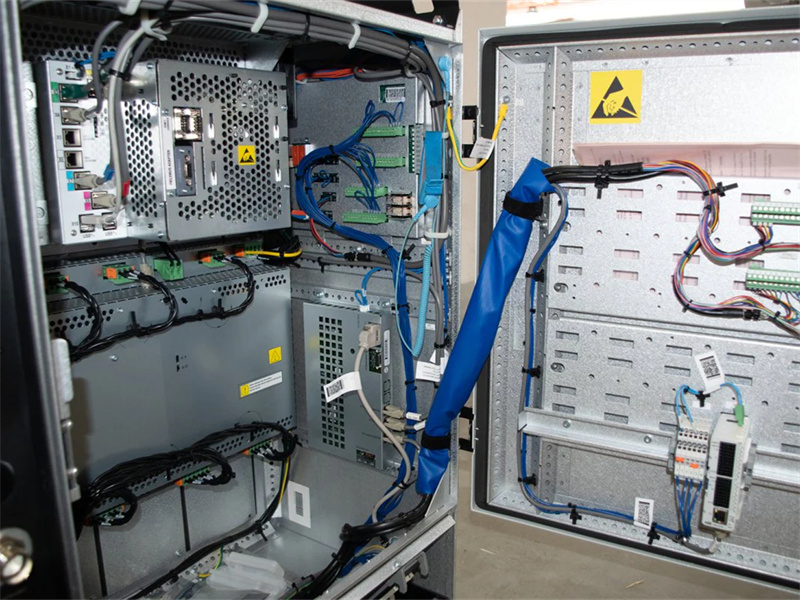

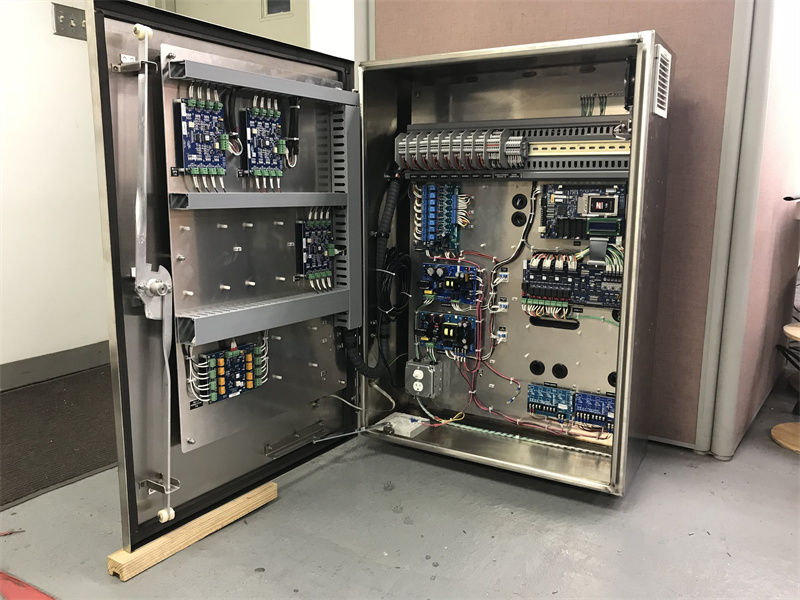

۶. گزینه‌های نصب و کابینت انعطاف‌پذیر

AC450 را می‌توان در انواع کابینت‌های صنعتی نصب کرد:

• کلاس‌های حفاظتی IP21 / IP41 / IP54

• مبدل‌های حرارتی اختیاری برای محیط‌های خشن

• قفسه‌های تاشو برای دسترسی آسان به سیم‌کشی

• گسترش گذرگاه نوری تا ۵۰۰ متر برای رک‌های ورودی/خروجی S100

این امر امکان نصب کنترلر را هم در اتاق‌های کنترل تمیز و هم در مناطق صنعتی ناهموار فراهم می‌کند.

۷. کاربردهای معمول

کنترلر ادونت ۴۵۰ به طور گسترده در صنایعی که نیاز به قابلیت اطمینان بالا و قابلیت‌های کنترل در مقیاس بزرگ دارند، مورد استفاده قرار می‌گیرد:

• تولید برق (حرارتی، آبی)

• فرآوری نفت و گاز

• کارخانه‌های پتروشیمی

• کارخانه‌های خمیر و کاغذ

• تولید فولاد

• تأسیسات تصفیه آب

• سیستم‌های کنترل از راه دور و تله‌کنترل

ترکیبی از پایداری، مقیاس‌پذیری و انعطاف‌پذیری ارتباطی، آن را هم برای نصب‌های جدید و هم برای پروژه‌های نوسازی سیستم مناسب می‌کند.

۸. سخن پایانی

The کنترلر پیشرفته ۴۵۰ همچنان یکی از توانمندترین و قابل اعتمادترین کنترل‌کننده‌های فرآیند ABB است. نقاط قوت آن عبارتند از:

• قدرت پردازش بالا

• ظرفیت ورودی/خروجی بالا

• پشتیبانی گسترده از پروتکل‌های ارتباطی

• گزینه‌های افزونگی قوی

• ابزارهای برنامه‌نویسی گرافیکی

• ادغام انعطاف‌پذیر با سیستم‌های موجود

برای تأسیساتی که نیاز به عملکرد مداوم، قابلیت همکاری گسترده و پایداری طولانی مدت دارند، AC450 همچنان یک انتخاب قابل اعتماد است.
