واحد پایه ترمینال Allen-Bradley 1440-TB-C برای XM-440

آلن-بردلی 1440-TB-C یک واحد پایه ترمینال است که به طور خاص برای ماژول رله اصلی XM-440 طراحی شده است.

  • مورد شماره.:

    1440-TB-B
  • پرداخت:

    T/T
  • قیمت بازار:

    $560
  • منبع اصلی محصول:

    USA
  • بندر حمل و نقل:

    Xiamen
  • زمان بین شروع و اتمام فرآیند تولید:

    5-7 days
  • سهام کالا:

    5
  • وزن محصول:

    0.3kg

تولید
راکول آلن-بردلی
مدل ۱۴۴۰-TB-C
شماره پ.ن. ۱۴۴۰-TB-C
کاتالوگ
واحد پایه ترمینال
توضیحات
واحد پایه ترمینال برای ماژول رله اصلی XM-440
مبدا ایالات متحده آمریکا
کد HS ۸۵۳۸۹۰۹۱
ابعاد ۹۷ میلی‌متر × ۹۴ میلی‌متر × ۹۴ میلی‌متر
وزن ۰.۳ کیلوگرم

شرح:

The واحد پایه ترمینال آلن-بردلی 1440-TB-C به طور خاص برای ماژول رله اصلی XM-440 (شماره کاتالوگ 1440-RMA00-04RC) طراحی شده است. این ماژول تمام اتصالات سیم‌کشی میدانی لازم، از جمله ورودی برق 24 ولت DC، چهار خروجی رله DPDT (کنتاکت‌های نرمال باز، نرمال بسته و مشترک)، ورودی سوئیچ ریست رله از راه دور، پورت‌های ارتباطی DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، شیلد) و یک پورت سریال (TxD، RxD، RTN) را برای پیکربندی محلی فراهم می‌کند. واحد پایه روی یک ریل DIN استاندارد 35 میلی‌متری یا مستقیماً روی پنل/دیوار نصب می‌شود. این ماژول دارای یک کانکتور جانبی است که امکان اتصال به ماژول‌های XM مجاور را فراهم می‌کند و سیم‌کشی خارجی را با به اشتراک گذاشتن سیگنال‌های برق و ارتباط ساده می‌کند. ماژول 1440-TB-C به صورت منطبق پوشش داده شده و برای استفاده در مکان‌های خطرناک کلاس I بخش 2 و محیط‌های ATEX Zone 2 تأیید شده است.

قابلیت‌های کلیدی

    • منحصراً برای ماژول رله اصلی XM-440 طراحی شده است

    • قابلیت نصب روی ریل DIN (35 × 7.5 میلی‌متر) یا پنل/دیوار

    • کانکتور جانبی برای اتصال زنجیره‌ای برق (24 ولت DC، تا 3 آمپر) و سیگنال‌های DeviceNet (حداکثر 300 میلی‌آمپر) به ماژول‌های XM مجاور

    • وظایف بلوک ترمینال شامل موارد زیر است:

      • ورودی برق ۲۴ ولت DC (ترمینال‌های ۰، ۱)

      • ورودی سوئیچ رله را ریست کنید (ترمینال ۲)

      • چهار رله DPDT (رله‌های ۱ تا ۴) با کنتاکت‌های NO، NC و مشترک

      • اتصالات DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، شیلد)

      • پورت سریال (TxD، RxD، RTN)

      • پایانه‌های اتصال زمین شاسی

    • محدوده دمای عملیاتی: -20… +65 درجه سانتیگراد (-4… +149 درجه فارنهایت)

    • دمای نگهداری: -40…+85 درجه سانتیگراد (-40…+185 درجه فارنهایت)

    • رطوبت: ۵…۹۵٪ غیر متراکم

    • بردهای مدار با پوشش همدیس (IPC-A-610C)

    • گواهینامه‌های UL، c-UL، ATEX، IECEx، CE، RCM، KC، CCC برای مکان‌های خطرناک

    • گشتاور پیچ ترمینال: 0.8 نیوتن متر (7 پوند-اینچ)

    کاربردها

    • نصب و سیم‌کشی ماژول رله اصلی XM-440 در سیستم‌های پایش وضعیت ماشین‌آلات

    • ارائه خروجی رله برای حفاظت از ماشین آلات (خاموش کردن، آلارم) در توربین ها، کمپرسورها، ژنراتورها، پمپ ها، فن ها

    • کاربردهای منطق رأی‌گیری (مثلاً سیستم‌های تشخیص سرعت بیش از حد ۲ از ۳)

    • ریست کردن رله‌های لچد از راه دور از طریق سوئیچ سیمی یا دستور DeviceNet

    • ادغام در شبکه‌های DeviceNet از طریق پورت‌های ارتباطی پایه ترمینال

    • قابل استفاده در مکان‌های خطرناک (کلاس I بخش 2، ATEX منطقه 2) با محفظه مناسب

    تضمین کیفیت

    ۱۰۰٪ کاملاً نو و اورجینال. ۱ سال گارانتی. موجود در انبار برای تحویل سریع (۱-۳ روز).


سوالات متداول:

سوال ۱: کدام ماژول XM با پایه ترمینال ۱۴۴۰-TB-C سازگار است؟
A1: ماژول رله اصلی XM-440 با شماره کاتالوگ 1440-RMA00-04RC به طور خاص برای ماژول رله اصلی XM-440 طراحی شده است. این ماژول با سایر ماژول‌های XM سازگار نیست.

Q2: آیا می‌توان 1440-TB-C را روی ریل DIN نصب کرد؟
A2: بله. روی ریل استاندارد DIN با ابعاد 35 میلی‌متر × 7.5 میلی‌متر (مثلاً Allen-Bradley 199-DR1 یا 199-DR4) نصب می‌شود. همچنین می‌توان آن را مستقیماً با استفاده از پیچ‌های خودکار شماره 6 به پنل یا دیوار نصب کرد.

س ۳: آیا پایه ترمینال، برق ماژول‌های مجاور را تأمین می‌کند؟
A3: بله. کانکتور جانبی، برق 24 ولت DC (تا مجموع 3 آمپر) و سیگنال‌های DeviceNet را به ماژول‌های XM همسایه منتقل می‌کند و امکان اتصال زنجیره‌ای بدون سیم‌کشی جداگانه برای هر ماژول را فراهم می‌کند.

Q4: محدوده دمای عملیاتی چیست؟
A4: -20 °C تا +65 °C (-4 °F تا +149 °F). دمای نگهداری: -40 °C تا +85 °C (-40 °F تا +185 °F).

سوال ۵: آیا دستگاه 1440-TB-C برای مکان‌های خطرناک تأیید شده است؟
بله. دارای گواهینامه‌های UL/c-UL Class I Division 2، ATEX Zone 2 (Ex ec nC IIC T4 Gc)، IECEx و CCC Ex است. باید در محفظه مناسب (حداقل IP54 برای ATEX) نصب شود.

Q6: چه اندازه سیم‌هایی پشتیبانی می‌شوند؟
A6: سیم مسی تک رشته‌ای یا رشته‌ای AWG 22…14 (0.34…2.1 میلی‌متر مربع)، با دمای 75 درجه سانتیگراد یا بالاتر. طول نوار توصیه شده: 8 میلی‌متر (0.31 اینچ). لحیم‌کاری مجاز نیست.

سوال ۷: آیا می‌توانم ماژول رله توسعه XM-441 را به این پایه ترمینال وصل کنم؟
A7: خیر. ماژول رله توسعه XM-441 از پایه ترمینال متفاوتی (1440-TB-D) استفاده می‌کند. 1440-TB-C فقط از ماژول رله اصلی XM-440 پشتیبانی می‌کند.


لینک دیتاشیت:


واحد پایه ترمینال Allen-Bradley 1440-TB-C برای XM-440 - - برگه اطلاعات PDF دفترچه راهنما

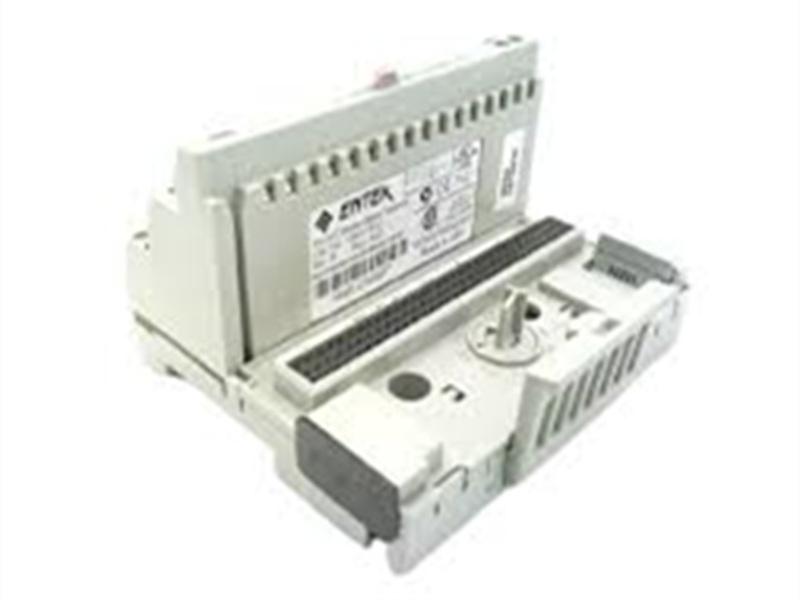

1440-TB-C
