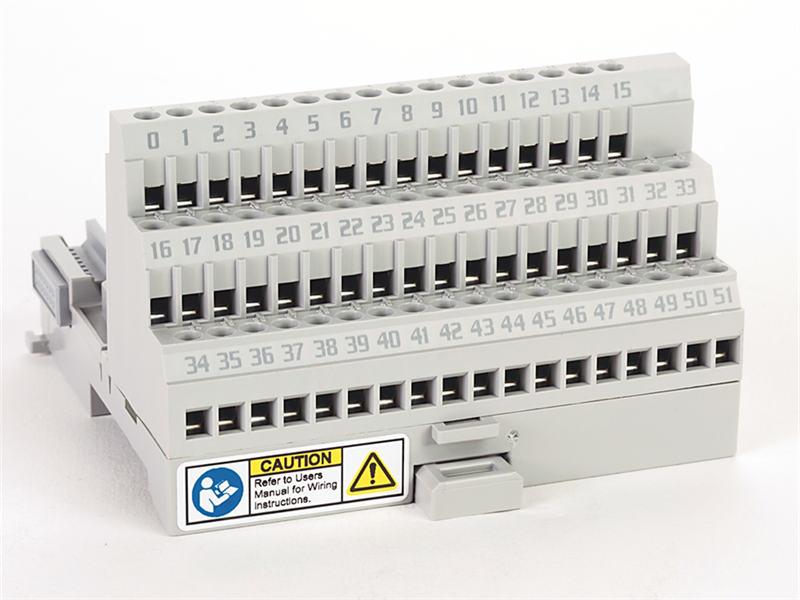

واحد پایه ترمینال Allen-Bradley 1440-TB-B برای XM-220

شرح:

The واحد پایه ترمینال آلن-بردلی 1440-TB-B به طور خاص برای ماژول دو سرعته XM-220 (شماره کاتالوگ 1440-SPD02-01RB) طراحی شده است. این ماژول تمام اتصالات سیم‌کشی میدانی لازم، از جمله اتصالات منبع تغذیه، خروجی‌های رله، ورودی‌های تاکومتر، ارتباط DeviceNet و خروجی‌های بافر شده را فراهم می‌کند. واحد پایه روی یک ریل DIN استاندارد 35 میلی‌متری یا مستقیماً روی پنل/دیوار نصب می‌شود. این ماژول دارای یک کانکتور جانبی است که امکان اتصال به ماژول‌های XM مجاور را فراهم می‌کند و سیم‌کشی خارجی و اشتراک‌گذاری سیگنال‌های برق و ارتباط را ساده می‌کند. ماژول 1440-TB-B به صورت منطبق پوشش داده شده و برای استفاده در مکان‌های خطرناک کلاس I بخش 2 و محیط‌های ATEX Zone 2 تأیید شده است.

قابلیت‌های کلیدی

• منحصراً برای ماژول دو سرعته XM-220 طراحی شده است

• قابلیت نصب روی ریل DIN (35 × 7.5 میلی‌متر) یا پنل/دیوار

• کانکتور جانبی برای اتصال زنجیره‌ای برق (24 ولت DC، تا 3 آمپر) و سیگنال‌های DeviceNet (حداکثر 300 میلی‌آمپر) به ماژول‌های XM مجاور

• بلوک ترمینال تکالیف ck:

  • ورودی برق ۲۴ ولت DC (ترمینال‌های ۰، ۱)

  • ورودی سوئیچ رله را ریست کنید (ترمینال ۲)

  • چهار ترمینال رله DPDT (رله‌های ۱ تا ۴) با کنتاکت‌های NO، NC و مشترک

  • دو ورودی تاکومتر با خروجی‌های بافر شده

  • اتصالات DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، شیلد)

  • پورت سریال (TxD، RxD، RTN) برای پیکربندی محلی

  • پایانه‌های اتصال زمین شاسی

• محدوده دمای عملیاتی: -20… +65 درجه سانتیگراد (-4… +149 درجه فارنهایت)

• دمای نگهداری: -40…+85 درجه سانتیگراد (-40…+185 درجه فارنهایت)

• رطوبت: ۵…۹۵٪ غیر متراکم

• بردهای مدار با پوشش همدیس (IPC-A-610C)

• گواهینامه‌های UL، c-UL، ATEX، IECEx، CE، RCM، KC، CCC برای مکان‌های خطرناک

• گشتاور پیچ ترمینال: 0.8 نیوتن متر (7 پوند-اینچ)

کاربردها

• نصب و سیم‌کشی ماژول دو سرعته XM-220 در سیستم‌های پایش وضعیت ماشین‌آلات

• نظارت بر سرعت پمپ‌ها، فن‌ها، کمپرسورها، توربین‌ها، ژنراتورها

• تشخیص سرعت صفر، محافظت از روتور قفل شده، تشخیص چرخش معکوس

• سیستم‌های تشخیص سرعت غیرمجاز الکترونیکی (EODS) در ترکیب با ماژول رله XM-442

• ادغام در شبکه‌های DeviceNet از طریق پورت‌های ارتباطی پایه ترمینال

• قابل استفاده در مکان‌های خطرناک (کلاس I بخش 2، ATEX منطقه 2) با محفظه مناسب

تضمین کیفیت

۱۰۰٪ کاملاً نو و اورجینال. ۱ سال گارانتی. موجود در انبار برای تحویل سریع (۱-۳ روز).
