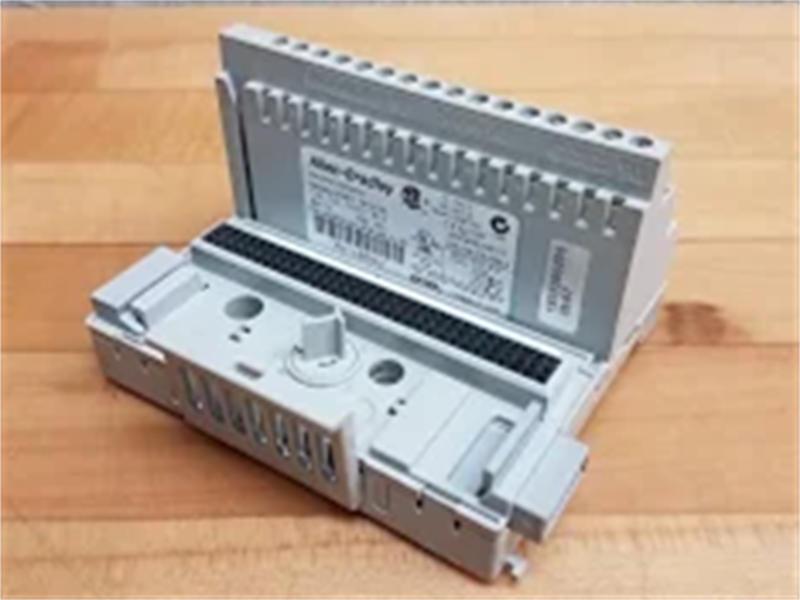

واحد پایه ترمینال Allen-Bradley 1440-TB-A برای XM-124

شرح:

The واحد پایه ترمینال آلن-بردلی 1440-TB-A به طور خاص برای ماژول اندازه‌گیری دینامیک استاندارد XM-124 (شماره کاتالوگ 1440-SDM02-01RA) طراحی شده است. این ماژول تمام اتصالات سیم‌کشی میدانی لازم، از جمله ورودی برق 24 ولت DC، دو ورودی مبدل دینامیک با خروجی‌های بافر، یک ورودی تاکومتر با بافر، دو خروجی ایزوله 4…20 میلی‌آمپر، یک کنتاکت رله داخلی (SPST، فرم A)، پورت‌های ارتباطی DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، شیلد)، یک پورت سریال (TxD، RxD، RTN) برای پیکربندی محلی و ورودی‌های سوئیچ برای ضرب نقطه تنظیم و تنظیم مجدد رله از راه دور را فراهم می‌کند. واحد پایه روی یک ریل DIN استاندارد 35 میلی‌متری یا مستقیماً روی پنل/دیوار نصب می‌شود. این ماژول دارای یک کانکتور جانبی است که امکان اتصال به ماژول‌های XM مجاور را فراهم می‌کند و سیم‌کشی خارجی را با اشتراک‌گذاری برق (24 ولت DC، تا 3 آمپر) و سیگنال‌های DeviceNet (حداکثر 300 میلی‌آمپر) ساده می‌کند. 1440-TB-A به صورت تطبیقی پوشش داده شده و برای استفاده در مکان‌های خطرناک کلاس I بخش 2 و محیط‌های ATEX Zone 2 تأیید شده است.

قابلیت‌های کلیدی

• منحصراً برای ماژول اندازه‌گیری دینامیکی استاندارد XM-124 طراحی شده است

• قابلیت نصب روی ریل DIN (35 × 7.5 میلی‌متر) یا پنل/دیوار

• کانکتور جانبی برای اتصال زنجیره‌ای برق (24 ولت DC، تا 3 آمپر) و سیگنال‌های DeviceNet به ماژول‌های XM مجاور

• وظایف بلوک ترمینال شامل موارد زیر است:

  • ورودی برق ۲۴ ولت DC (ترمینال‌های ۴۳، ۴۴، ۴۵)

  • دو ورودی مبدل دینامیکی با خروجی‌های بافر (Xducer 1/2، Buffer 1/2)

  • یک ورودی تاکومتر با خروجی بافر شده (ورودی تاک/سیگنال، بافر تاک)

  • دو خروجی ایزوله ۴…۲۰ میلی‌آمپر (حداکثر بار ۳۰۰ اهم)

  • یک رله داخلی (کنتاکت نرمال باز) با کنتاکت مشترک

  • اتصالات DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، شیلد)

  • پورت سریال (TxD، RxD، RTN)

  • ورودی‌های سوئیچ تنظیم مجدد رله از راه دور و ضریب تنظیم نقطه تنظیم

  • پایانه‌های اتصال زمین شاسی

• محدوده دمای عملیاتی: -20… +65 درجه سانتیگراد (-4… +149 درجه فارنهایت)

• دمای نگهداری: -40…+85 درجه سانتیگراد (-40…+185 درجه فارنهایت)

• رطوبت: ۵…۹۵٪ غیر متراکم

• بردهای مدار با پوشش همدیس (IPC-A-610C)

• گواهینامه‌های UL، c-UL، ATEX، IECEx، CE، RCM، KC، CCC برای مکان‌های خطرناک

• گشتاور پیچ ترمینال: 0.8 نیوتن متر (7 پوند-اینچ)

کاربردها

• نصب و سیم‌کشی ماژول اندازه‌گیری دینامیکی استاندارد XM-124 در سیستم‌های پایش وضعیت ماشین‌آلات

• پایش ارتعاش، فشار، کرنش و موقعیت برای ماشین‌آلات دوار (توربین‌ها، کمپرسورها، پمپ‌ها، فن‌ها، ژنراتورها)

• پایش موقعیت رانش و خروج از مرکز

• اندازه‌گیری‌های انرژی اسپایک (gSE) برای تشخیص خطای یاتاقان و روانکاری

• ادغام در شبکه‌های DeviceNet از طریق پورت‌های ارتباطی پایه ترمینال

• قابل استفاده در مکان‌های خطرناک (کلاس I بخش 2، ATEX منطقه 2) با محفظه مناسب

تضمین کیفیت

۱۰۰٪ کاملاً نو و اورجینال. ۱ سال گارانتی. موجود در انبار برای تحویل سریع (۱-۳ روز).
