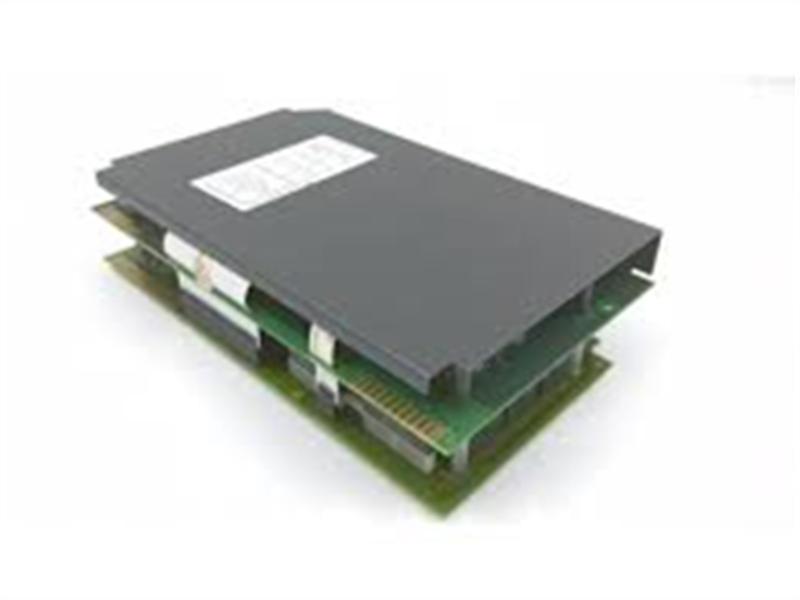

ماژول همگام‌سازی خط آلن-بردلی 1402-LS51

The آلن-بردلی ماژول همگام‌سازی خط 1402-LS51 (LSM) به سرعت و با دقت ولتاژ را کنترل می‌کند.

  • مورد شماره.:

    1402-LS51
  • پرداخت:

    T/T
  • قیمت بازار:

    $550
  • منبع اصلی محصول:

    USA
  • بندر حمل و نقل:

    Xiamen
  • زمان بین شروع و اتمام فرآیند تولید:

    5-7 days
  • سهام کالا:

    5
  • وزن محصول:

    3.5kg

تولید
راکول آلن-بردلی
مدل ۱۴۰۲-LS51
شماره پ.ن. ۱۴۰۲-LS51
کاتالوگ
XM-124
توضیحات
ماژول همگام‌سازی خط
مبدا ایالات متحده آمریکا
کد HS ۸۵۳۸۹۰۹۱
ابعاد ۶.۴ سانتی‌متر × ۲۶.۰ سانتی‌متر × ۱۶.۵ سانتی‌متر
وزن ۳.۵ کیلوگرم

شرح:

The ماژول همگام‌سازی خط آلن-بردلی 1402-LS51 (LSM) ابزاری بسیار دقیق و سریع برای نظارت بر تمام پارامترهای همگام‌سازی بین یک آلترناتور ورودی (باس همگام‌سازی) و یک باس قدرت اصلی (باس مرجع) فراهم می‌کند. این امر تضمین می‌کند که ولتاژ، فرکانس و فاز قبل از اتصال آلترناتور به سیستم مطابقت داشته باشند. LSM از سه روش همگام‌سازی پشتیبانی می‌کند: کنترل PID (با استفاده از دستورالعمل PID PLC-5)، ورودی/خروجی گسسته (با استفاده از سیگنال‌های خطای LSM) و روش بهره برشی (با استفاده از جداول داده BTR). همچنین با محاسبه تقاضای برق و تنظیم سرعت/خروجی بر اساس آن، امکان تقسیم بار بین چندین آلترناتور را فراهم می‌کند. این ماژول از طریق خواندن/نوشتن انتقال بلوک قابل پیکربندی است و با رک‌های ورودی/خروجی Allen-Bradley 1771 ادغام می‌شود.

قابلیت‌های کلیدی:

  • نظارت بر ولتاژ، فرکانس و اختلاف فاز بین باس سنکرون کننده و باس مرجع

  • پشتیبانی از سه روش همگام‌سازی: کنترل PID، ورودی/خروجی گسسته و بهره برشی (داده‌های BTR)

  • هماهنگ‌سازی PID با تنظیم تناسبی (Kp)، انتگرالی (Ki) و مشتقی (Kd) برای اصلاح فرکانس و فاز

  • روش ورودی/خروجی گسسته از سیگنال‌های خطای LSM (افزایش/کاهش سرعت، افزایش/کاهش ولتاژ، قطع و وصل مدار) برای کنترل ساده PLC استفاده می‌کند.

  • روش بهره برشی از جداول داده BTR (خطای تطبیق فرکانس، خطای تطبیق فاز، خطای ولتاژ) با پنجره‌های خطای تعریف‌شده توسط کاربر استفاده می‌کند.

  • تقسیم بار بین چندین آلترناتور با استفاده از محاسبات تقاضای مگاوات و حداکثر توان خروجی

  • خروجی «قطع اتصال» را زمانی که تمام پارامترهای همگام‌سازی در محدوده‌های پیکربندی‌شده قرار دارند، ارائه می‌دهد.

  • نرخ‌های به‌روزرسانی: پارامترهای خطای همگام‌سازی هر ۱۰۰ میلی‌ثانیه به‌روزرسانی می‌شوند

  • تبدیل فرکانس: ۱ هرتز = ۶۴.۵۲ تعداد آنالوگ (۰-۴۰۹۵) برای کنترل سرعت از طریق ماژول خروجی آنالوگ

  • محدوده خطای فاز: -180° تا +180°، قابل تنظیم از 0 تا 360° برای پردازش PID

  • سازگار با پردازنده‌های خانواده Allen‑Bradley PLC-5 و ماژول‌های ورودی/خروجی 1771

کاربردها:

  • سنکرون کردن ژنراتور (آلترناتور) با تغذیه برق شهری یا باس برق اصلی

  • موازی کردن چندین آلترناتور برای تقسیم توان و متعادل کردن بار

  • هماهنگ‌سازی خودکار یا دستی ژنراتور در نیروگاه‌ها، تأسیسات صنعتی و سیستم‌های برق پشتیبان

  • جایگزینی هماهنگ‌سازی دستی مبتنی بر سنکروسکوپ سنتی با کنترل خودکار PLC

  • تقسیم بار بین دو یا چند آلترناتور بر اساس تقاضای برق در زمان واقعی

  • ادغام در سیستم‌های کنترل مبتنی بر PLC-5 برای حفاظت و هماهنگ‌سازی ژنراتور

تضمین کیفیت:

۱۰۰٪ کاملاً نو و اورجینال. ۱ سال گارانتی. موجود در انبار برای تحویل سریع (۱-۳ روز).

سوالات متداول:

سوال ۱: وظیفه اصلی ماژول همگام‌سازی خط ۱۴۰۲-LS51 چیست؟
A1: ولتاژ، فرکانس و فاز بین یک آلترناتور ورودی و یک باس برق اصلی را رصد می‌کند و سیگنال‌هایی را برای تنظیم سرعت/ولتاژ و بستن بریکر در صورت برآورده شدن شرایط همگام‌سازی ارائه می‌دهد.

سوال ۲: LSM از چه روش‌های همگام‌سازی پشتیبانی می‌کند؟
A2: سه روش: کنترل PID (با استفاده از دستورالعمل PID PLC-5)، ورودی/خروجی گسسته (با استفاده از خروجی‌های خطای LSM) و بهره برشی (با استفاده از جداول داده BTR با پنجره‌های خطای تعریف شده توسط کاربر).

س ۳: پارامترهای همگام‌سازی با چه سرعتی به‌روزرسانی می‌شوند؟
A3: پارامترهای خطای فرکانس و فاز هر 100 میلی‌ثانیه به‌روزرسانی می‌شوند و امکان کنترل سریع حلقه بسته را فراهم می‌کنند.

سوال ۴: آیا می‌توان از LSM برای تقسیم بار بین ژنراتورها استفاده کرد؟
A4: بله. LSM داده‌های BTR را برای تقاضای برق (مگاوات) و حداکثر توان خروجی فراهم می‌کند و با تنظیم سرعت و خروجی ژنراتور، امکان تقسیم بار مبتنی بر PLC را فراهم می‌کند.

سوال ۵: چه پلتفرم‌های PLC با 1402-LS51 سازگار هستند؟
A5: این برنامه برای پردازنده‌های خانواده Allen‑Bradley PLC-5 با استفاده از 1771 رک ورودی/خروجی طراحی شده است. منطق نردبانی نمونه برای روش‌های PID، ورودی/خروجی گسسته و بهره کوتاه‌شده ارائه شده است.

س۶: محدوده خطای فاز چیست و چگونه مقیاس‌بندی می‌شود؟
A6: خطای فاز از ۱۸۰- درجه تا ۱۸۰+ درجه است. برای کنترل PID، با اضافه کردن ۱۸۰ درجه، به ۰ تا ۳۶۰ درجه مقیاس‌بندی می‌شود، و نقطه تنظیم ۱۸۰ درجه برای خطای واقعی صفر است.

لینک دیتاشیت:

آلن-برادل ماژول همگام‌سازی خط y 1402-LS51 - برگه اطلاعات PDF دفترچه راهنما
