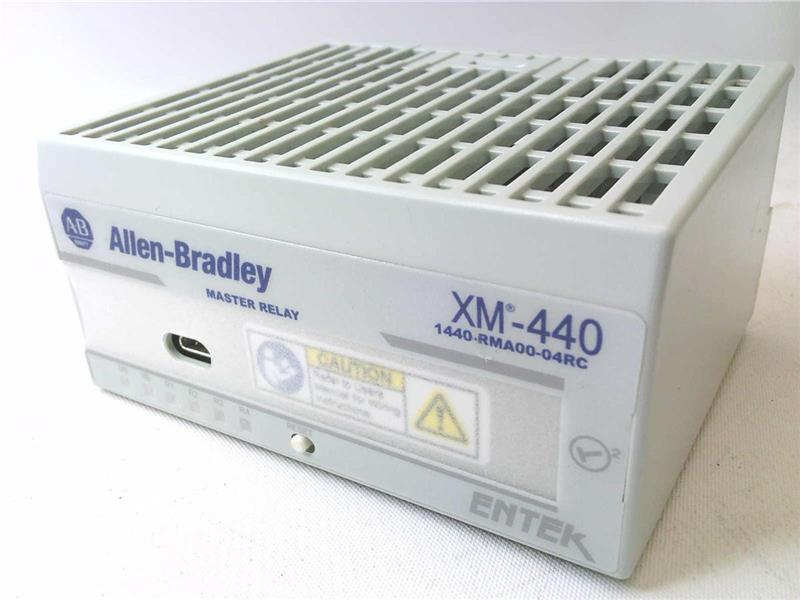

ماژول رله اصلی آلن-بردلی 1440-RMA00-04RC XM-440

شرح:

The ماژول رله اصلی راکول آلن-بردلی 1440-RMA00-04RC (XM-440) چهار خروجی رله پرقدرت را با قابلیت‌های مستر باس XM ترکیب می‌کند تا عملیات رله از راه دور، اشتراکی و رأی‌گیری شده را برای ماژول‌های اندازه‌گیری XM توزیع‌شده فراهم کند. این ماژول به عنوان یک مستر/اسکنر در شبکه XM عمل می‌کند، آلارم‌های حداکثر 64 ماژول اندازه‌گیری XM (اسلیو) را رصد می‌کند و خروجی‌های رله خود را بر این اساس کنترل می‌کند. این ماژول از منطق رأی‌گیری "A out of B" (حداکثر 16 آلارم/رله در هر رله)، تأخیرهای زمانی قابل برنامه‌ریزی (0…25.5 ثانیه) و عملکرد ایمن یا بدون نقص پشتیبانی می‌کند. می‌توان آن را با یک یا دو ماژول رله توسعه XM-441 گسترش داد و در مجموع تا 12 رله را فراهم کرد. XM-440 همچنین می‌تواند رویدادهای تریگر را به گروه‌هایی از ماژول‌های اندازه‌گیری XM ارسال کند تا داده‌های روند تریگر شده را جمع‌آوری کند. پیکربندی از طریق DeviceNet یا پورت سریال (RS-232) با استفاده از ابزار پیکربندی سریال XM انجام می‌شود.

قابلیت‌های کلیدی:

• چهار رله DPDT روی برد (هر کدام ۲ رله فرم C)، قابل افزایش تا ۱۲ رله با ماژول‌های توسعه XM-441

• منطق رأی‌گیری «A از B» برای هر رله، با استفاده از حداکثر ۱۶ آلارم/رله از هر ماژول اندازه‌گیری XM روی باس

• منطق رأی‌گیری با شرایط «هر» یا «همه»، تأخیر فعال‌سازی (0…25.5 ثانیه)، قفل شدن یا نشدن، ایمن در برابر خرابی یا بدون خرابی

• به عنوان دستگاه اصلی/اسکنر DeviceNet برای ماژول‌های اندازه‌گیری XM عمل می‌کند (از اتصالات Poll و COS پشتیبانی می‌کند)

• Scanlist تا 64 دستگاه XM slave را با نوع ماژول قابل تنظیم، گزینه اشتراک‌گذاری (اولیه یا مشترک) و EPR دستگاه slave (10…32000 میلی‌ثانیه) پشتیبانی می‌کند.

• تأخیر بین اسکن (۲…۹۰۰۰ میلی‌ثانیه) برای ایجاد تعادل بین ترافیک شبکه و سرعت اسکن

• ریست رله از راه دور از طریق سوئیچ سیمی، دستور سریال یا دستور DeviceNet

• تنظیم مجدد دستی از طریق کلید تنظیم مجدد داخلی

• رویدادهای محرک گروهی را برای جمع‌آوری داده‌های روند محرک به ماژول‌های اندازه‌گیری XM ارسال می‌کند (تا ۴ گروه محرک مستقل)

• گزارش رویدادها ۱۲۸ رویداد اخیر (تغییر وضعیت هشدار/رله، تغییرات پیکربندی، فعال‌سازی ضریب نقطه تنظیم) را ذخیره می‌کند.

• پورت سریال (RS-232) برای پیکربندی محلی (مینی کانکتور یا پایه ترمینال)

• ارتباط DeviceNet با نرخ ارسال داده قابل تنظیم (125/250/500 کیلوبیت بر ثانیه یا autobaud) و آدرس گره (0…63)

کاربردها:

• رله متمرکز و منطق رأی‌گیری برای سیستم‌های نظارت بر وضعیت XM توزیع‌شده

• سیستم‌های حفاظت ماشین‌آلات که به چندین خروجی رله با توان بالا نیاز دارند (مثلاً توربین‌ها، کمپرسورها، ژنراتورها)

• سیستم‌های رله رأی‌گیری شده برای خاموش کردن مرتبط با ایمنی (مثلاً رأی‌گیری ۲ از ۳)

• راه‌اندازی جمع‌آوری داده‌های روند در چندین ماژول اندازه‌گیری XM در طول راه‌اندازی دستگاه یا رویدادهای هشدار

• مدیریت دزدگیر از راه دور با رله‌های قفل شونده و تنظیم مجدد از راه دور

• ادغام در شبکه‌های DeviceNet به عنوان یک XM master اختصاصی (نه برای دستگاه‌های عمومی DeviceNet)

• افزایش ظرفیت رله با استفاده از ماژول‌های XM-441 تا حداکثر ۱۲ رله در مجموع

تضمین کیفیت:

۱۰۰٪ کاملاً نو و اورجینال. ۱ سال گارانتی. موجود در انبار برای تحویل سریع (۱-۳ روز).
