تولید
|
ای بی بی |
|
مدل
|
پردازنده ۱
|
| شماره پ.ن. |
1MRS050396L
|
|
کاتالوگ
|
REM545 |
|
توضیحات
|
ماژول پردازنده
|
| مبدا | سوئد |
| کد HS | ۸۵۳۸۹۰۹۹ |
| ابعاد |
۱.۲ *0.8*0.35 (سانتی متر) |
| وزن | ۰.۵ کیلوگرم |
شرح:

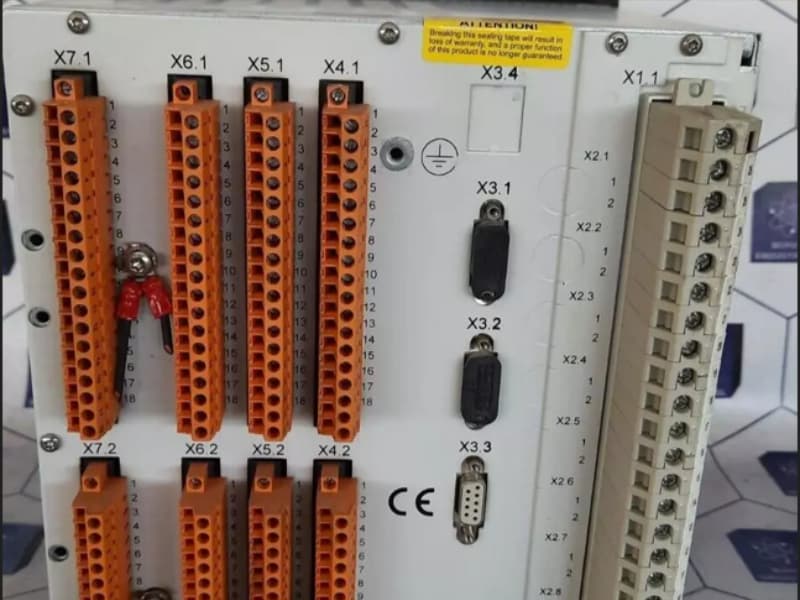

ماژول پردازنده ABB CPU1 1MRS050396L
ماژول پردازنده ABB CPU1 1MRS050396L
ترمینال‌های یکپارچه ماشین برای حفاظت، کنترل، اندازه‌گیری و نظارت بر ژنراتورهای کوچک و متوسط، موتورهای سنکرون و موتورهای آسنکرون بزرگ.
۱. اندازه‌گیری ولتاژ و جریان از طریق ترانسفورماتورهای اندازه‌گیری مرسوم یا حسگرهای جریان و مقسم‌های ولتاژ.

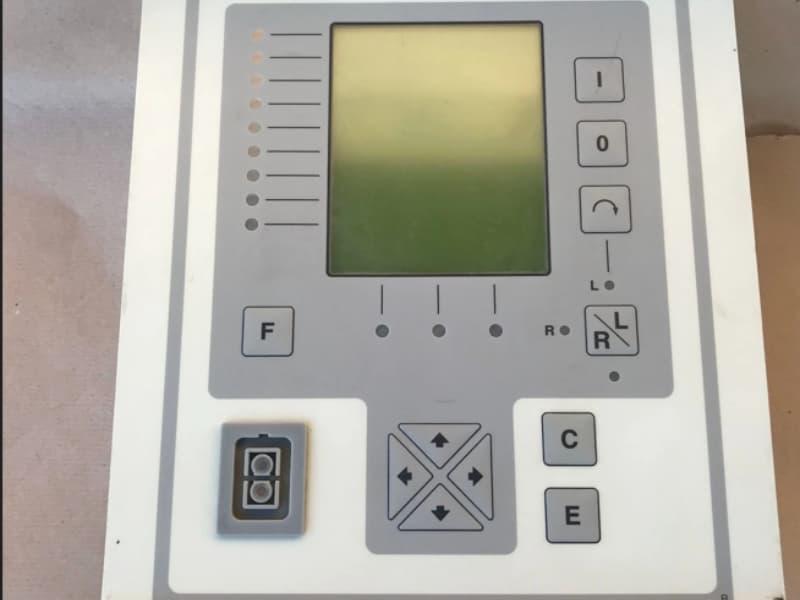

۲. رابط کاربری ثابت انسان و ماشین شامل یک صفحه نمایش گرافیکی بزرگ یا یک ماژول نمایشگر خارجی برای نصب انعطاف‌پذیر سوئیچ‌گیر.
۳. قابلیت‌های پیشرفته شامل حفاظت، کنترل، اندازه‌گیری، پایش وضعیت و ارتباطات.
۴. توابع حفاظت اضافه جریان/خطای زمین غیر جهت‌دار/جهت‌دار، توابع حفاظت اضافه/کمبود ولتاژ و توابع ویژه برای حفاظت موتورها و ژنراتورها، مانند حفاظت اضافه جریان کنترل‌شده با ولتاژ، حفاظت دیفرانسیل با چندین اصل، حفاظت زیر تحریک، حفاظت زیر امپدانس (محافظت پشتیبان خط)، حفاظت اضافه بار حرارتی، حفاظت در برابر بار نامتعادل، حفاظت فرکانس غیرعادی، حفاظت توان معکوس یا کم-فوروارد و نظارت بر راه‌اندازی موتورها.
۵. عملکردهای کنترلی شامل کنترل محلی و از راه دور اشیاء سوئیچینگ با بررسی همزمان، نمایش وضعیت اشیاء سوئیچینگ و اینترلاک‌ها در سطح بی و ایستگاه.
۶. اندازه‌گیری جریان فاز، ولتاژ فاز به فاز و فاز به نول، جریان نول و ولتاژ پسماند، فرکانس، ضریب توان، توان اکتیو و راکتیو و انرژی.
۷. ماژول ورودی/خروجی RTD/mA اختیاری برای سیم‌پیچ استاتور، یاتاقان و مانیتورینگ دمای محیط. خروجی‌های آنالوگ mA برای ارتباط با سیستم کنترل فرآیند.
۸. پایش وضعیت شامل پایش وضعیت کلید قدرت، نظارت بر مدار قطع و خودنظارتی داخلی ترمینال دستگاه.
۹. ارتباط از طریق سه رابط ارتباطی: یکی برای ارتباط محلی با یک کامپیوتر شخصی و بقیه برای ارتباط از راه دور با سیستم کنترل پست یا با سیستم نظارت بر پست.
۱۰. بخشی از سیستم اتوماسیون توزیع ABB.
لینک برگه:
ماژول پردازنده ABB CPU1 1MRS050396L
پی دی اف
برگه اطلاعات
