تولید
|
ای بی بی |
|
مدل
|
MIM4140
|
| شماره پ.ن. |
1MRS050469A1
|
|
کاتالوگ
|
REM545 |
|
توضیحات
|
ماژول ترانسفورماتور
|
| مبدا | آلمان |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
32 * 26 * 5 (سانتی متر) |
| وزن | ۰.۵۵ کیلوگرم |
شرح:

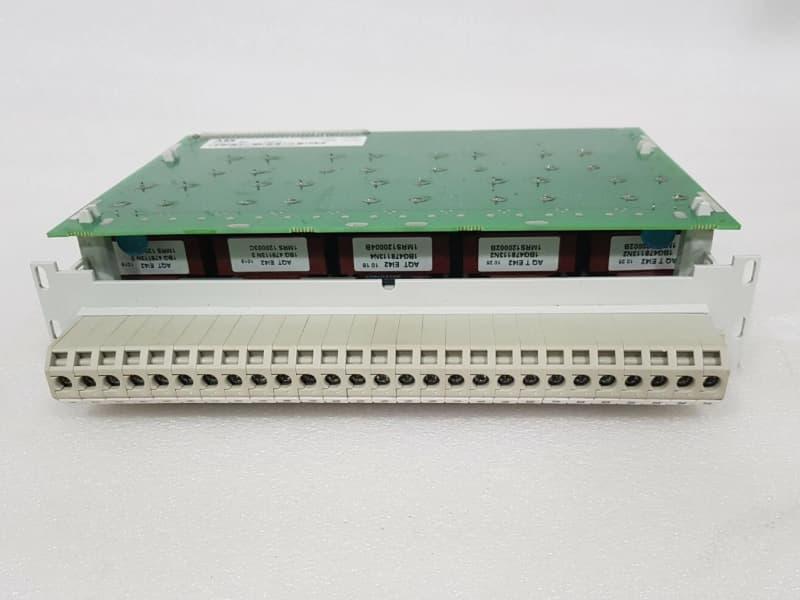

ماژول ترانسفورماتور ABB MIM4140 1MRS050469A1
کاربرد

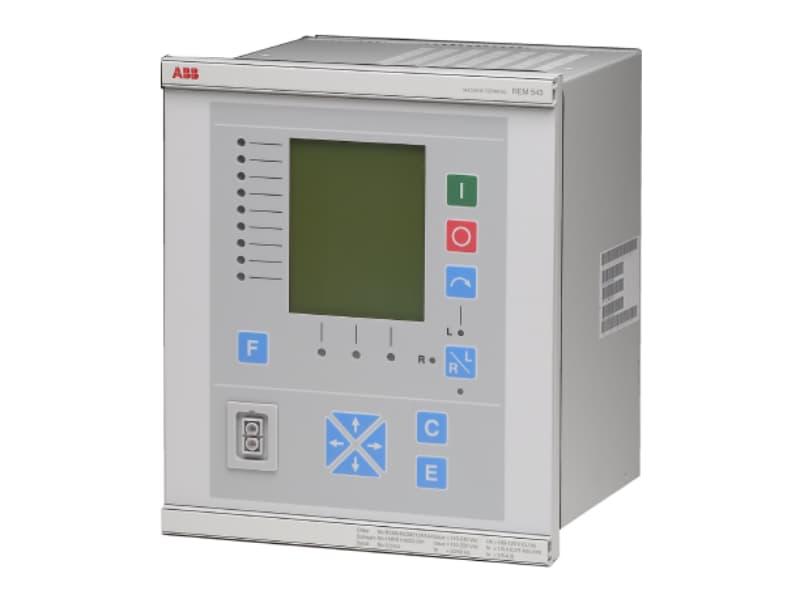

ترمینال‌های فیدر REM 545 برای استفاده در حفاظت، کنترل، اندازه‌گیری و نظارت طراحی شده‌اند.
شبکه‌های ولتاژ متوسط. آن‌ها می‌توانند با انواع مختلف تابلو برق از جمله باسبار تکی،
سیستم‌های باسبار دوبل و دوبلکس. عملکردهای حفاظتی همچنین از انواع مختلف شبکه‌ها مانند
شبکه‌های خنثی ایزوله، شبکه‌های زمین‌شده با رزونانس و شبکه‌های زمین‌شده جزئی.
ویژگی‌ها
۱. ترمینال فیدر برای حفاظت، کنترل، اندازه‌گیری و نظارت بر شبکه‌های فشار متوسط.
۲. عملکردهای اضافی شامل بررسی همزمان، حفاظت فرکانس، حفاظت و کنترل بانک خازنی.
۳. اندازه‌گیری ولتاژ و جریان از طریق ترانسفورماتورهای اندازه‌گیری مرسوم یا حسگرهای جریان و ولتاژ
تقسیم کننده ها
۴. ماژول RTD/آنالوگ برای اندازه‌گیری دما، اندازه‌گیری جریان/ولتاژ و خروجی‌های میلی‌آمپر.
۵. رابط کاربری ثابت انسان و ماشین شامل یک صفحه نمایش گرافیکی بزرگ یا یک ماژول صفحه نمایش خارجی برای نمایش انعطاف‌پذیر
نصب تابلو برق.
۶. ارتباط از طریق سه رابط ارتباطی: یکی برای ارتباط محلی با یک کامپیوتر شخصی و
دو برای ارتباط همزمان دو پورت برای مثال یک سیستم ارتباطی پست و یک پست فرعی
سیستم مانیتورینگ.
۷. عملکردهای حفاظتی شامل مثلاً حفاظت در برابر اضافه جریان غیر جهت‌دار و جهت‌دار و خطای زمین،
حفاظت در برابر ولتاژ پسماند، اضافه ولتاژ و کاهش ولتاژ، حفاظت در برابر اضافه بار حرارتی، CBFP و
بستن مجدد خودکار.
۸. توابع کنترل شامل کنترل محلی و از راه دور اشیاء سوئیچینگ با بررسی همزمان،
نشانگر وضعیت اشیاء سوئیچینگ و اینترلاک‌ها در سطح بی و ایستگاه.
۹. اندازه‌گیری جریان‌های فاز، ولتاژهای فاز به فاز و فاز به نول، جریان نول
و ولتاژ پسماند، فرکانس، ضریب توان، توان اکتیو و راکتیو و انرژی.
لینک برگه:
ماژول ترانسفورماتور ABB MIM4140 1MRS050469A1
پی دی اف
برگه اطلاعات
