شرح:

کاربرد
ترمینال‌های فیدر REF 541، REF 543 و REF 545 برای استفاده در حفاظت، کنترل، اندازه‌گیری و نظارت بر شبکه‌های ولتاژ متوسط طراحی شده‌اند. آن‌ها می‌توانند با انواع مختلف تابلو برق از جمله سیستم‌های تک باسبار، دو باسبار و دوبلکس مورد استفاده قرار گیرند. عملکردهای حفاظتی همچنین از انواع مختلف شبکه‌ها مانند شبکه‌های خنثی ایزوله، شبکه‌های رزونانس-زمین‌شده و شبکه‌های نیمه‌زمین‌شده پشتیبانی می‌کنند.

ویژگی‌ها
۱. ترمینال تغذیه کننده برای حفاظت، کنترل، اندازه گیری و نظارت بر شبکه های ولتاژ متوسط.

۲. عملکردهای اضافی شامل بررسی همزمان، حفاظت فرکانس، حفاظت و کنترل بانک خازنی.

۳. اندازه‌گیری ولتاژ و جریان از طریق ترانسفورماتورهای اندازه‌گیری مرسوم یا حسگرهای جریان و مقسم‌های ولتاژ.

۴. ماژول RTD/آنالوگ برای اندازه‌گیری دما، اندازه‌گیری جریان/ولتاژ و خروجی‌های میلی‌آمپر.

۵. رابط کاربری ثابت انسان و ماشین شامل یک صفحه نمایش گرافیکی بزرگ یا یک ماژول نمایشگر خارجی برای نصب تابلو برق انعطاف‌پذیر.

۶. ارتباط از طریق سه رابط ارتباطی: یکی برای ارتباط محلی با یک کامپیوتر شخصی و دو رابط برای ارتباط همزمان دو پورته برای مثال، یک سیستم ارتباطی پست برق و یک سیستم مانیتورینگ پست برق.

۷. عملکردهای حفاظتی شامل مثلاً حفاظت اضافه جریان غیر جهت‌دار و جهت‌دار و خطای زمین، حفاظت ولتاژ پسماند، حفاظت اضافه ولتاژ و افت ولتاژ، حفاظت اضافه بار حرارتی، CBFP و وصل مجدد خودکار.

۸. توابع کنترلی شامل کنترل محلی و از راه دور اشیاء سوئیچینگ با بررسی همزمان، نشانگر وضعیت اشیاء سوئیچینگ و اینترلاک‌ها در سطح بی و ایستگاه.

۹. اندازه‌گیری جریان فاز، ولتاژ فاز به فاز و فاز به نول، جریان نول و ولتاژ پسماند، فرکانس، ضریب توان، توان اکتیو و راکتیو و انرژی.

لینک برگه:

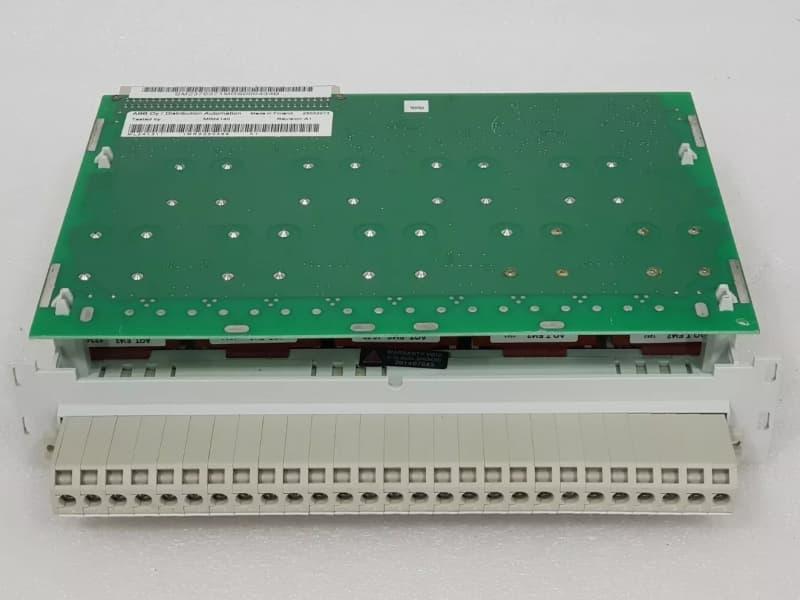

ماژول ترانسفورماتور ABB MIM4140 1MRS050469A1 پی دی اف برگه اطلاعات
