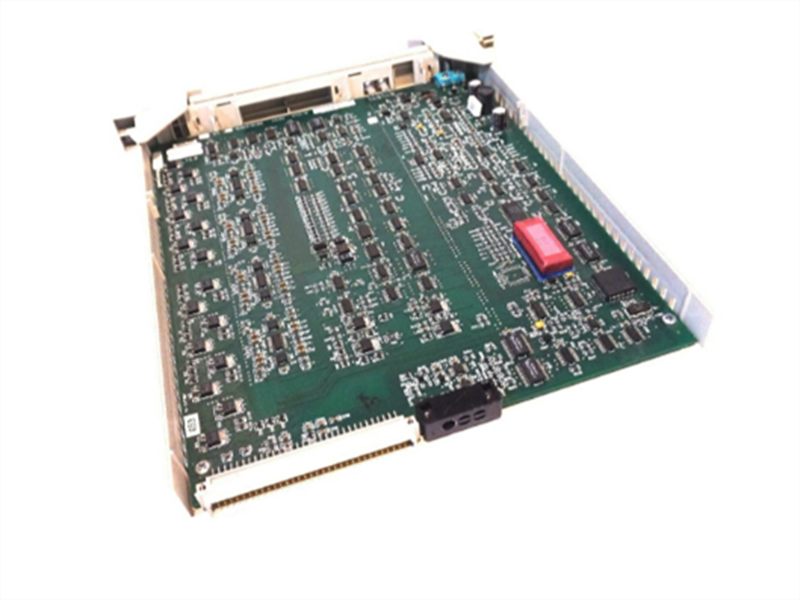

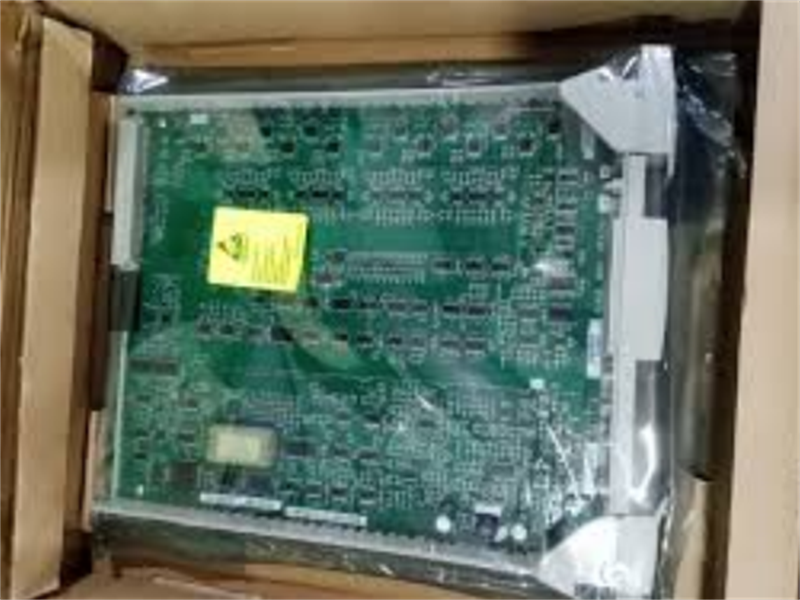

ماژول خروجی آنالوگ Honeywell MC-PAOY22، مدل ۸۰۳۶۳۹۶۹-۱۵۰

شرح:

ماژول خروجی آنالوگ Honeywell 80363969-150 MC-PA0Y22 یک ماژول خروجی آنالوگ قدرتمند 16 کاناله است که برای ادغام در سیستم‌های شبکه کنترل جهانی Honeywell (UCN) طراحی شده است. این ماژول با ارائه 16 کانال ایزوله، سیگنال‌های دقیق و قابل اعتماد 4-20 میلی‌آمپر را خروجی می‌دهد و آن را برای طیف وسیعی از کاربردهای کنترل صنعتی ایده‌آل می‌کند. این ماژول دارای محدوده ولتاژ خروجی گسترده (0-10 VDC یا 4-20 میلی‌آمپر)، دقت عالی (0.5٪) و نویز بسیار کم (10 میکروولت آمپر) است.

این به عنوان یک رابط قابل اعتماد برای انتقال سیگنال‌های آنالوگ به سیستم‌های کنترل مختلف عمل می‌کند و عملکرد دقیق و کارآمد را تضمین می‌کند.
علاوه بر این، این ماژول از پیکربندی میدانی پشتیبانی می‌کند و به راحتی با نیازهای متغیر سازگار می‌شود.

این ماژول شامل یک پردازنده برای مدیریت کارآمد سیگنال است و دارای یک پوشش محافظ برای مقاومت موثر در برابر عوامل محیطی است.

مشخصات:

تعداد کانال‌ها: ۱۶
نوع خروجی: ولتاژ یا جریان آنالوگ
محدوده خروجی: 4-20 میلی آمپر
دقت: ۰.۲٪
خطی بودن: 0.02%
امپدانس خروجی: ۲۰۰۰ اهم
زمان پاسخ: 0.5 ثانیه
ایزولاسیون: ۲۵۰۰ ولت RMS بین کانال و منبع تغذیه
منبع تغذیه: 24 ولت DC
مصرف برق: 10 وات
دمای عملیاتی: -40°C تا 70°C
دمای نگهداری: -55°C تا 85°C
رطوبت: ۰٪ تا ۹۵٪ (غیر متراکم)
لرزش: 0.05 گرم RMS، 5 هرتز تا 500 هرتز
شوک: 5 گرم، 20 میلی‌ثانیه
روش نصب: نصب ریلی DIN
تعداد کانال‌ها: ۱۶
نوع خروجی: 4-20 میلی‌آمپر
محدوده ولتاژ خروجی: 0 ولت تا 10 ولت، -10 ولت تا +10 ولت (اختیاری)
وضوح: ۱۲ بیت

ویژگی‌ها:

• تبادل داده با سرعت بالا

ارتباط سریع بین کنترلر و ماژول‌های ورودی/خروجی را ممکن می‌سازد.

• معماری افزونه

پشتیبانی از دو لینک ورودی/خروجی برای افزایش قابلیت اطمینان سیستم

• ادغام ماژولار

طراحی شده برای قرارگیری یکپارچه در فایل‌های کارت Honeywell HPM

• عملکرد در لحظه

کنترل قطعی را در محیط‌های فرآیندی بحرانی تضمین می‌کند

• پشتیبانی از سیستم قدیمی

سازگار با پلتفرم‌های TDC 3000 و Experion PKS

• اثبات شده در میدان

- به طور گسترده در صنایع پالایش، شیمیایی و تولید برق استفاده می‌شود
-امکان انتقال داده با پهنای باند بالا برای کنترل بلادرنگ را فراهم می‌کند.
- پشتیبانی از مسیرهای ارتباطی افزونه برای افزایش قابلیت اطمینان سیستم.
اتصال به چندین بخش لینک ورودی/خروجی را تسهیل می‌کند.
- تضمین کننده ایمنی قوی در برابر نویز در محیط های صنعتی.

لینک دیتاشیت:

ماژول خروجی آنالوگ Honeywell MC-PAOY22، مدل ۸۰۳۶۳۹۶۹-۱۵۰ پی دی اف برگه اطلاعات
