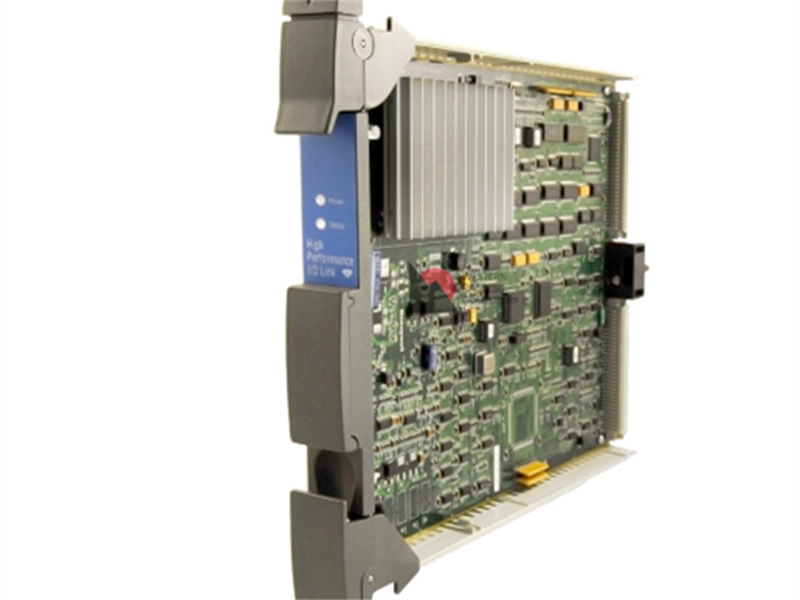

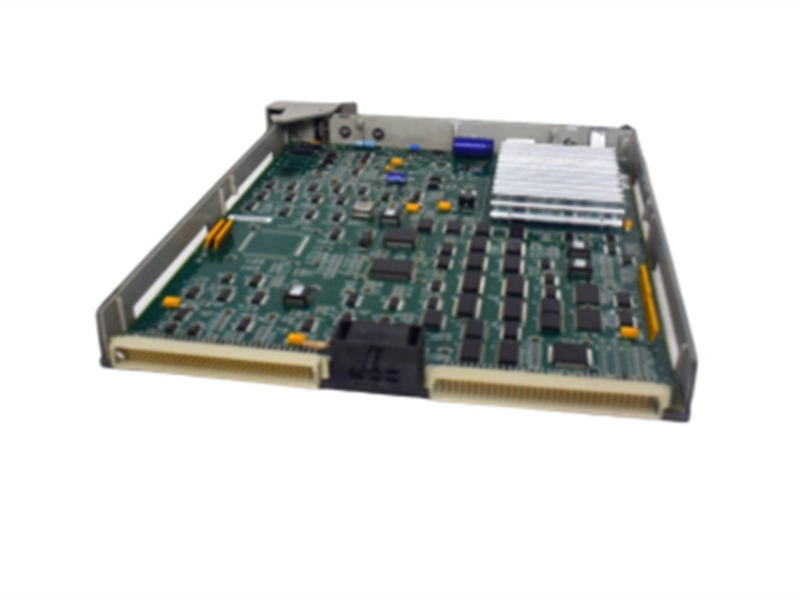

ماژول لینک ورودی/خروجی با عملکرد بالا هانیول ۵۱۳۰۹۲۷۶-۱۵۰

شرح:

هانیول 51309276-150 یک کارت لینک ورودی/خروجی با کارایی بالا برای مدیر فرآیند با کارایی بالا (HPM) هانیول است. این ماژول به عنوان یک رابط حیاتی بین HPM و زیرسیستم ورودی/خروجی آن عمل می‌کند و جمع‌آوری و کنترل کارآمد داده‌ها را در محیط‌های اتوماسیون صنعتی تسهیل می‌کند. طراحی مستحکم آن، عملکرد قابل اعتمادی را تضمین می‌کند و آن را برای برنامه‌هایی که نیاز به انتقال داده با سرعت بالا و کنترل دقیق دارند، مناسب می‌سازد. این کارت، ارتباط سریع و قابل اعتماد بین کنترل‌کننده HPM و ماژول‌های ورودی/خروجی توزیع‌شده را امکان‌پذیر می‌کند و هسته کنترل فرآیند در زمان واقعی را تشکیل می‌دهد.

اسلات‌های کارت HPM در پیکربندی‌های ۷ اسلاتی یا ۱۵ اسلاتی موجود هستند و مجموعه کارت‌های HPMM را در خود جای می‌دهند. ماژول لینک ورودی/خروجی HPM رابط بین HPM و زیرسیستم ورودی/خروجی آن است. این زیرسیستم ورودی/خروجی شامل لینک‌های ورودی/خروجی اضافی و حداکثر ۴۰ ورودی/خروجی (IOP) است.

مشخصات:

نوع ماژول: کارت لینک ورودی/خروجی با کارایی بالا
شماره قطعه: 51309276-150
ظرفیت ورودی/خروجی: پشتیبانی از حداکثر 40 پردازنده ورودی/خروجی (IOP)
شیار نصب: یکی از دو شیار سمت چپ در فایل کارت HPM را اشغال می‌کند.
ارتباطات: لینک ورودی/خروجی افزونه برای عملکرد مقاوم در برابر خطا
حافظه: شامل SRAM برای ارتباط پردازنده
نصب: نصب مبتنی بر فایل کارت
ولتاژ کاری ۲۴ ولت DC
مصرف فعلی ≤ 20 میلی آمپر
نوع سیگنال RS-485
نرخ انتقال داده ۱ مگابیت بر ثانیه
پروتکل ارتباطی: پشتیبانی از پروتکل‌های مختلف فیلدباس
محدوده دما -25°C تا +85°C
مصرف برق کمتر از 20 میلی آمپر

ویژگی‌ها:

• تبادل داده با سرعت بالا

ارتباط سریع بین کنترلر و ماژول‌های ورودی/خروجی را ممکن می‌سازد.

• معماری افزونه

پشتیبانی از دو لینک ورودی/خروجی برای افزایش قابلیت اطمینان سیستم

• ادغام ماژولار

طراحی شده برای قرارگیری یکپارچه در فایل‌های کارت Honeywell HPM

• عملکرد در لحظه

کنترل قطعی را در محیط‌های فرآیندی بحرانی تضمین می‌کند

• پشتیبانی از سیستم قدیمی

سازگار با پلتفرم‌های TDC 3000 و Experion PKS

• اثبات شده در میدان

- به طور گسترده در صنایع پالایش، شیمیایی و تولید برق استفاده می‌شود
-امکان انتقال داده با پهنای باند بالا برای کنترل بلادرنگ را فراهم می‌کند.
- پشتیبانی از مسیرهای ارتباطی افزونه برای افزایش قابلیت اطمینان سیستم.
اتصال به چندین بخش لینک ورودی/خروجی را تسهیل می‌کند.
- تضمین کننده ایمنی قوی در برابر نویز در محیط های صنعتی.

لینک دیتاشیت:

ماژول لینک ورودی/خروجی با عملکرد بالا هانیول ۵۱۳۰۹۲۷۶-۱۵۰ پی دی اف برگه اطلاعات
