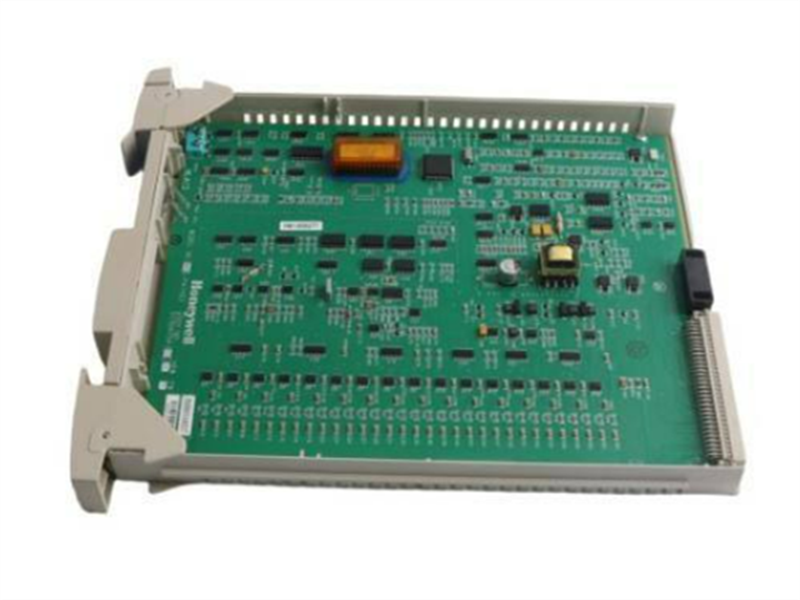

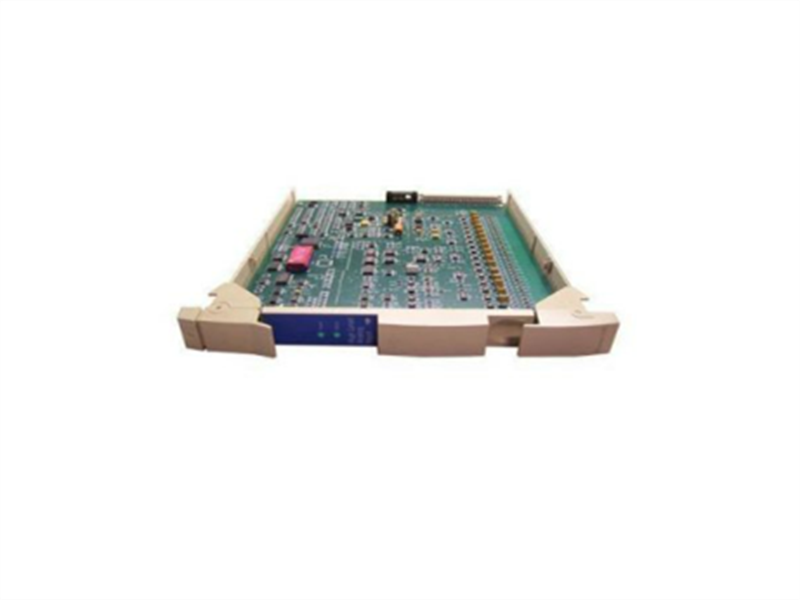

پردازنده ورودی آنالوگ سطح بالای Honeywell MC-PAIH03 مدل ۵۱۳۰۴۷۵۴-۱۵۰

شرح:

پردازنده ورودی آنالوگ پیشرفته Honeywell 51304754-150 یک جزء کنترلی حیاتی در اتوماسیون صنعتی است که برای دریافت سیگنال با دقت بالا در شرایط عملیاتی پیچیده طراحی شده است. این دستگاه دارای معماری ماژولار با 16 کانال ورودی دیفرانسیلی است که قادر به پردازش همزمان سیگنال‌های ولتاژ و جریان است و آن را به ویژه برای نیازهای ورودی سیگنال فرستنده‌های دو سیمه یا خود-تغذیه مناسب می‌کند. طراحی مدار نوآورانه آن به طور موثر تداخل الکترومغناطیسی را که معمولاً در محیط‌های صنعتی یافت می‌شود، سرکوب می‌کند و عملکرد پایدار را حتی در شرایط سخت تضمین می‌کند.

مشخصات:

شماره محصول: 51304754-150
نوع محصول: پردازنده ورودی آنالوگ سطح بالا MC-PAIH03 - 16 ورودی
کانال‌های ورودی: ۱۶ کانال ورودی تفاضلی
محدوده ورودی: 0 تا 5 ولت، 1 تا 5 ولت، 0.4 تا 2 ولت، 4 تا 20 میلی آمپر (تا 250)
پاسخ فیلتر حالت عادی: فیلتر RC تک قطبی، -۳ دسی‌بل در ۱ هرتز
حداکثر ورودی حالت عادی (ورودی دیفرانسیلی، سالم): ± 30 ولت
امپدانس ورودی (ولتاژ ورودی): > 10 مگا اهم (تغذیه)
حداکثر ولتاژ ورودی (هر ترمینال مشترک مرجع ورودی، بدون آسیب): ± 30 ولت
نرخ اسکن ورودی: ۴ نمونه در ثانیه برای هر کانال. تمام کانال‌ها در یک پنجره ۲۵۰ میلی‌ثانیه‌ای نمونه‌برداری می‌شوند.
دقت سخت‌افزار (CMV = 0 V): ± 0.075% از مقیاس کامل (23.5°C ± 2°C)، ± 0.15% از مقیاس کامل (0 تا 50°C)

ویژگی‌ها:

• تبادل داده با سرعت بالا

ارتباط سریع بین کنترلر و ماژول‌های ورودی/خروجی را ممکن می‌سازد.

• معماری افزونه

پشتیبانی از دو لینک ورودی/خروجی برای افزایش قابلیت اطمینان سیستم

• ادغام ماژولار

طراحی شده برای قرارگیری یکپارچه در فایل‌های کارت Honeywell HPM

• عملکرد در لحظه

کنترل قطعی را در محیط‌های فرآیندی بحرانی تضمین می‌کند

• پشتیبانی از سیستم قدیمی

سازگار با پلتفرم‌های TDC 3000 و Experion PKS

• اثبات شده در میدان

- به طور گسترده در صنایع پالایش، شیمیایی و تولید برق استفاده می‌شود
-امکان انتقال داده با پهنای باند بالا برای کنترل بلادرنگ را فراهم می‌کند.
- پشتیبانی از مسیرهای ارتباطی افزونه برای افزایش قابلیت اطمینان سیستم.
اتصال به چندین بخش لینک ورودی/خروجی را تسهیل می‌کند.
- تضمین کننده ایمنی قوی در برابر نویز در محیط های صنعتی.

لینک دیتاشیت:

پردازنده ورودی آنالوگ سطح بالای Honeywell MC-PAIH03 مدل ۵۱۳۰۴۷۵۴-۱۵۰ پی دی اف برگه اطلاعات
