تولید
|
تریکونکس |
|
مدل
|

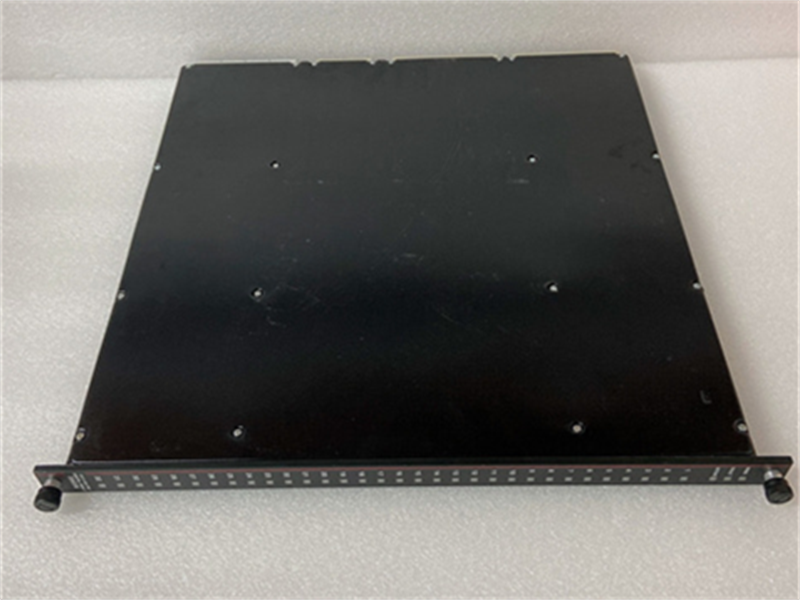

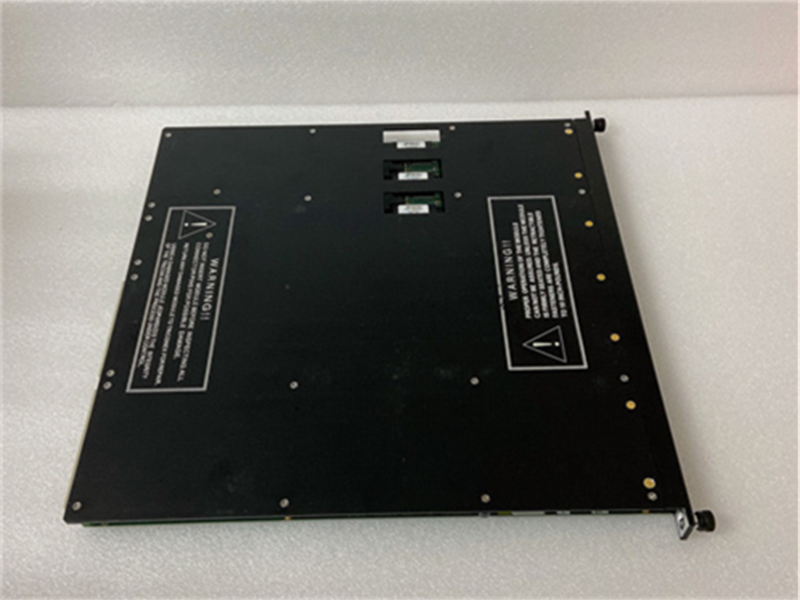

۳۵۰۳E
|
| شماره پ.ن. | ۳۵۰۳E |
|
کاتالوگ
|
سیستمهای Tricon v9–v10
|
|
توضیحات
|
ماژول ورودی دیجیتال
|
| مبدا | مکزیک |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲ * ۸ * ۶ (سانتی متر)
|
| وزن | ۴ کیلوگرم |
شرح:
مدل 3503E یک ماژول ورودی دیجیتال Triple Modular Redundant (TMR) است که برای اطمینان از قابلیت اطمینان و ایمنی بالا برای کاربردهای صنعتی طراحی شده است. این ماژول به طور خاص برای تشخیص شرایط روشن ماندن (یا روشن ماندن) طراحی شده است که در آن مدار نمیتواند تشخیص دهد که آیا یک نقطه به حالت خاموش رفته است یا خیر، که برای سیستمهای ایمنی که با قابلیت قطع و وصل برق کار میکنند، بسیار مهم است.
مشخصات:
ولتاژ ورودی: 24 ولت DC
تعداد ورودیها: ۱۶ ورودی گسسته
نوع خروجی: خروجی رله
پروتکل ارتباطی: Modbus، Ethernet/IP
محدوده دمای عملیاتی: -20℃~ 60℃
محدوده جریان متناوب: 20-42.5 ولت متناوب/ولت مستقیم
محدوده فرکانس: DC یا ۴۷-۶۳ هرتز
حداکثر ولتاژ: ۴۲.۵ ولت متناوب/ولت مستقیم
سطح سوئیچینگ:
خاموش به روشن: > 18 VAC/VDC
روشن به خاموش: <6 VAC/VDC
ویژگیها:
- قابلیت اطمینان بالا
TRICONEX 3503E برای کاربردهای امنیتی طراحی شده و دارای معماری مقاوم در برابر خطا است.
- مقیاسپذیری
میتوان آن را به راحتی با سایر ماژولهای ورودی/خروجی ادغام کرد تا عملکرد سیستم را گسترش دهد.
- رابط کاربرپسند
TRICONEX 3503E پیکربندی و برنامهریزی را از طریق ابزارهای نرمافزاری شهودی ساده میکند.
- گزینههای ارتباطی قوی
پشتیبانی از پروتکلهای ارتباطی متعدد برای اتصال همهکاره.
- ایزولاسیون نوری
ایزولاسیون بین فیلد و تریکون را فراهم میکند.
- قابلیت خودآزمایی
شرایط روشن ماندن دستگاه (یا روشن ماندن قطعی دستگاه) را تشخیص میدهد و تشخیص دقیق حالت خاموش را تضمین میکند.
- قابلیت ذخیره سازی داغ
امکان تعویض در لحظه و بدون نیاز به خاموش کردن سیستم را فراهم میکند.
- تشخیص مداوم
نظارت مداوم بر هر کانال با نشانگرهای خطا برای شناسایی سریع مشکل.
لینک دیتاشیت:
ماژول ورودی دیجیتال TRICONEX TMR مدل 3503E (فایل PDF)
