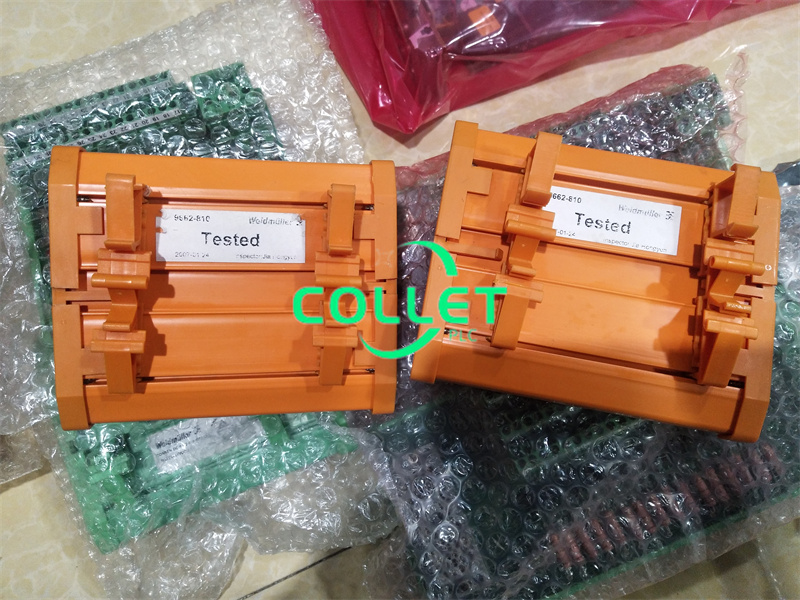

تولید
|
تریکونکس/وایدمولر |
|
مدل
|
۹۶۶۲-۸۱۰
|
| شماره پ.ن. | ۹۶۶۲-۸۱۰ |
|
کاتالوگ
|
سیستم‌های Tricon v9–v10
|
|
توضیحات
|
پنل خاتمه
|
| مبدا | مکزیک |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۲ * ۸ * ۶ (سانتی متر)
|
| وزن | ۰.۴ کیلوگرم |
شرح:
پنل ترمینال ۹۶۶۲–۸۱۰ با ماژول‌های خروجی دیجیتال ۲۴ ولت DC سازگار است و دارای ۱۶ ترمینال بار و ترمینال‌های برق مشترک (PWR+ و PWR–) می‌باشد. هر نقطه خروجی توسط یک فیوز با نشانگر فیوز سوخته محافظت می‌شود.
مشخصات
این جدول مشخصات مربوط به ۹۶۶۲–۸۱۰ را شرح می‌دهد.
ماژول‌های سازگار
این جدول ماژول‌های خروجی دیجیتال سازگار با ۹۶۶۲–۸۱۰ را شرح می‌دهد.
جدول ۶۹ مشخصات پنل مدت ۹۶۶۲–۸۱۰
شرح ویژگی
نوع پنل مشترک
امتیاز ۱۶
حداکثر جریان کل ۱۶ آمپر
3604E 16 24 VDC، غیر مشترک، اپتوایزوله، TMR 2.5A، سریع
نمودارهای سیم کشی میدانی

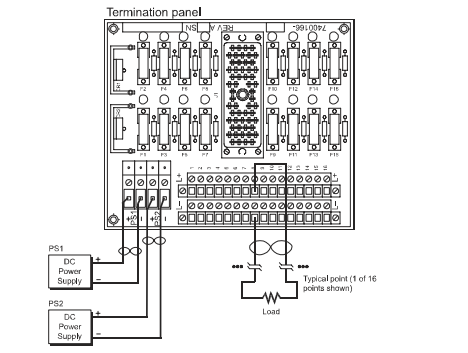

این شکل نحوه اتصال ماژول خروجی دیجیتال DC شانزده نقطه‌ای ۳۶۰۴E و یک ۹۶۶۲-۸۱۰ را به فیلد نشان می‌دهد (۱ از ۱۶ نقطه نشان داده شده است)
لینک دیتاشیت:
پنل ترمینال TRICONEX/WEIDMüLLER 9662-810 فایل PDF
