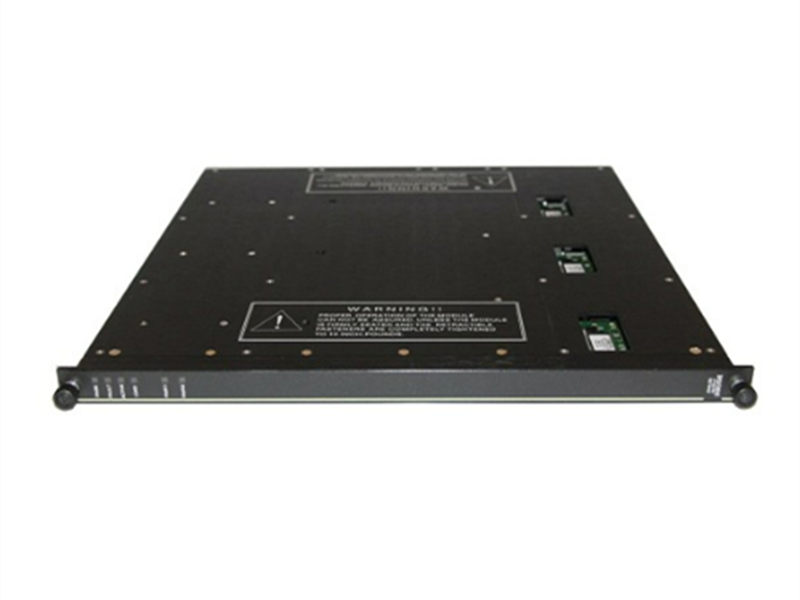

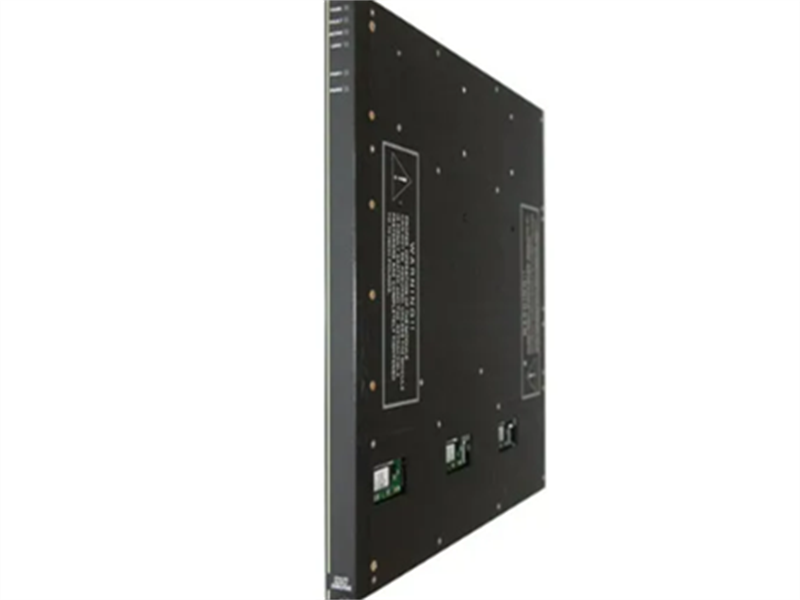

ماژول خروجی آنالوگ Triconex 3805E

شرح:

TRICONEX 3805E یک ماژول تنظیم‌کننده در سری Triconex 8000 Safety Instrumented System (SIS) و یک جزء کلیدی از خانواده TRICONEX است. این یک ماژول قدرتمند مناسب برای حلقه‌های تنظیم و کنترل در طیف وسیعی از کاربردهای صنعتی است. وظیفه اصلی آن تبدیل سیگنال‌های دیجیتال به سیگنال‌های آنالوگ برای راه‌اندازی محرک‌ها (مانند شیرها و موتورها) است و در نتیجه کنترل دقیق متغیرهای فرآیند را محقق می‌کند.

ماژول خروجی آنالوگ 3805E برای دریافت سیگنال‌های خروجی از سه کانال ماژول پردازنده اصلی طراحی شده است. این سیگنال‌ها رأی‌گیری می‌شوند و یک کانال که به طور معمول کار می‌کند برای راه‌اندازی هشت خروجی انتخاب می‌شود.

پارامترها:

نوع کنترل: PID، P، I، D
منبع تغذیه نامی: 24 ولت DC
مصرف برق: کمتر از 20 وات
دمای عملیاتی: -40°C تا +85°C
دمای نگهداری: -40°C تا +85°C
کلاس حفاظت: IP66
محدوده جریان خروجی: ۴-۲۰ میلی آمپر
تعداد نقاط خروجی: ۸ خروجی
نقطه جداسازی: خیر، حلقه مشترک، اتصال DC
وضوح: ۱۲ بیت
دقت خروجی: کمتر از 0.25% (محدوده 4-20 میلی‌آمپر) در مقیاس کامل (0-21.2 میلی‌آمپر)
محدوده دما: 32 درجه فارنهایت تا 140 درجه فارنهایت (0 درجه سانتیگراد تا 60 درجه سانتیگراد)
منبع تغذیه مدار خارجی (حفاظت ولتاژ معکوس): حداکثر +42.5 VDC
ولتاژ نامی: +24 ولت DC
حفاظت در برابر اضافه بار: +42.5 VDC، حفاظت مداوم
زمان قطع و وصل مدار: کمتر از 10 میلی‌ثانیه (معمولی)
ولتاژ خروجی: 5 ولت DC

ویژگی‌ها:

• قابلیت اطمینان و ایمنی بالا

این سیستم با بهره‌گیری از طراحی افزونگی سه‌گانه (TMR)، قابلیت اطمینان و ایمنی بالایی را تضمین می‌کند و الزامات سطح یکپارچگی ایمنی SIL 3 را برآورده می‌سازد.

• خروجی با دقت بالا

دقت خروجی ±0.1% یا کمتر از 0.25% است، با زمان پاسخ کمتر یا مساوی 2 میلی‌ثانیه، که الزامات دقت بالای کنترل فرآیند صنعتی را برآورده می‌کند.

• پیکربندی انعطاف‌پذیر

از پروتکل‌های ارتباطی متعددی از جمله Ethernet/IP، Modbus، TCP/IP، OPC و غیره پشتیبانی می‌کند و ادغام با سایر سیستم‌ها را تسهیل می‌نماید.

• طراحی ماژولار

ماژول‌ها دارای کانال‌های خروجی آنالوگ مستقل هستند که هر کدام از نظر الکتریکی ایزوله شده‌اند و ایمنی در برابر تداخل را بهبود می‌بخشند.

• نظارت بر کانال

هر کانال شامل یک مدار حلقه برگشت جریان برای تأیید دقت سیگنال است، بدون اینکه تحت تأثیر بار یا انتخاب کانال قرار گیرد. خودکالیبراسیون: ماژول یک مرجع ولتاژ داخلی را برای خودکالیبراسیون حفظ می‌کند و اطلاعات سلامت ماژول را ارائه می‌دهد.

• تشخیص

عیب‌یابی مداوم روی هر کانال و مدار ماژول انجام می‌شود. هرگونه خطای عیب‌یابی، کانال معیوب را غیرفعال کرده و چراغ نشانگر عیب را فعال می‌کند و باعث فعال شدن آلارم شاسی می‌شود.

• افزونگی

این ماژول از حلقه‌های برق افزونه پشتیبانی می‌کند و دارای نشانگرهای مستقل برق و فیوز (PWR1 و PWR2) است.

• تشخیص حلقه باز

اگر ماژول نتواند به یک یا چند خروجی برق برساند، چراغ‌های نشانگر فعال می‌شوند.

• آماده به کار داغ

از جایگزینی آنلاین ماژول‌های معیوب بدون خاموش کردن سیستم پشتیبانی می‌کند.

• عایق‌بندی مکانیکی

هر ماژول دارای یک طراحی مکانیکی بی‌نقص است تا از نصب نادرست در شاسی پیکربندی‌شده جلوگیری شود.
