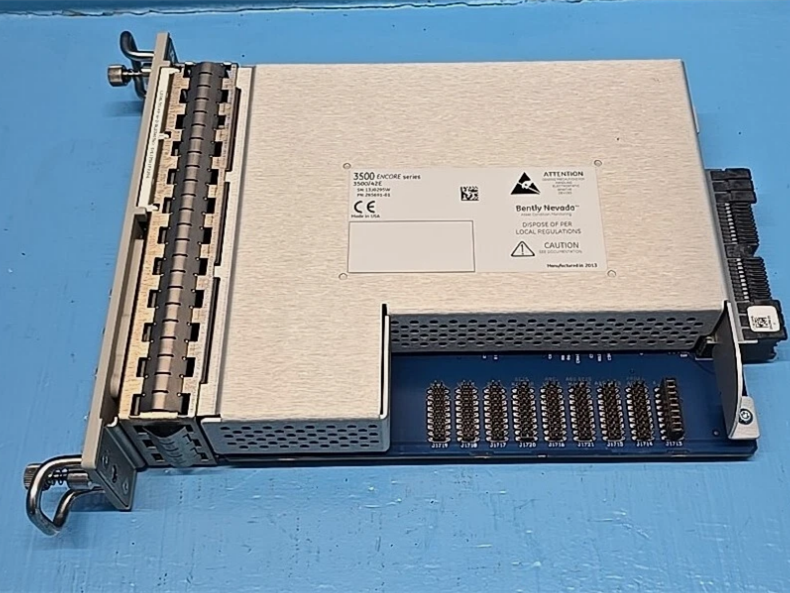

ماژول مانیتور ارتعاش Bently Nevada 285691-01 مدل 3500/42E

شرح:

مانیتور ارتعاش Bently Nevada 3500/42E، با شماره قطعه 285691-01، یک جزء کلیدی در سیستم حفاظت از ماشین آلات سری 3500 است. این دستگاه سیگنال‌های دریافتی از مبدل‌های مجاورتی و لرزه‌ای را پردازش می‌کند و نظارت مداوم بر ارتعاش و موقعیت شفت را فراهم می‌کند. این مانیتور برای حفاظت و نظارت بر وضعیت ماشین آلات در زمان واقعی ضروری است و عملکرد روان دارایی‌های حیاتی را تضمین می‌کند.

3500/42E یک مانیتور ارتعاش پیشرفته است که برای ادغام در رک Bently Nevada سری 3500 طراحی شده است. این دستگاه چهار کانال نظارت مداوم ارائه می‌دهد و برای طیف وسیعی از کاربردها کاملاً قابل برنامه‌ریزی است.

مانیتور ارتعاش 3500/42E یک مانیتور 4 کاناله است که ورودی را از مبدل‌های مجاورتی و لرزه‌ای می‌پذیرد، سیگنال را برای ارائه اندازه‌گیری‌های مختلف ارتعاش و موقعیت تنظیم می‌کند و سیگنال‌های تنظیم‌شده را با آلارم‌های قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند. کاربر می‌تواند هر کانال 3500/42E را با استفاده از نرم‌افزار پیکربندی رک 3500 برای انجام هر یک از عملکردهای زیر برنامه‌ریزی کند:
• ارتعاش شعاعی
• موقعیت رانش
• توسعه دیفرانسیلی
• شفت مطلق
• خروج از مرکز
• شتاب
• سرعت

مشخصات:

سیگنال ورودی: از ۱ تا ۴ سیگنال مبدل مجاورت، سرعت یا شتاب را می‌پذیرد.
امپدانس ورودی: ۱۰ کیلو اهم
مصرف برق: 6.8 وات (معمولی)
امپدانس خروجی: ۴۹۹ اهم
منبع تغذیه مبدل: -24 ولت DC
انطباق ولتاژ (خروجی جریان): محدوده 0 تا 12+ ولت DC در طول بار. مقاومت بار 0 تا 600 اهم است.

• وضوح تصویر

• کیفیت فیلتر

ویژگی‌ها:

• نظارت مداوم

لرزش و موقعیت شفت را به صورت بلادرنگ ردیابی می‌کند، که برای حفاظت از ماشین‌آلات بسیار مهم است.

• چهار کانال

نظارت همزمان بر چندین کانال را برای پوشش بیشتر فراهم می‌کند.

• تشخیص پیشرفته

حرف «E» در این مدل نشان‌دهنده قابلیت‌های پیشرفته برای تشخیص جامع‌تر است.

• ادغام یکپارچه

کاملاً با رک‌های سری Bently Nevada 3500 سازگار است.

• قابل برنامه‌ریزی

تنظیمات انعطاف‌پذیر برای کاربردهای نظارتی متنوع در صنایع مختلف.

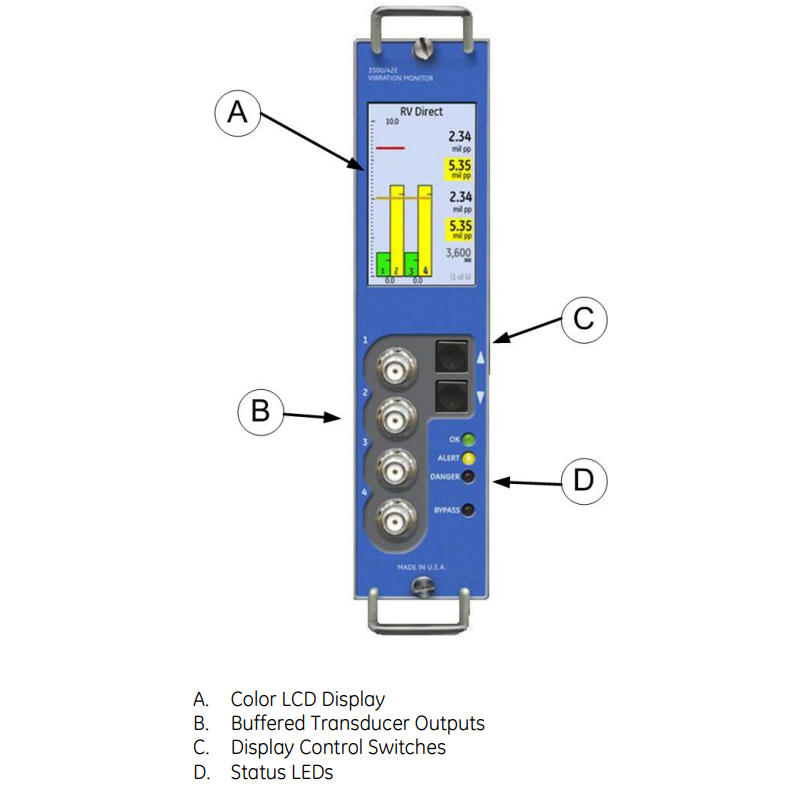

شکل‌ها و جداول:

سوالات متداول:

۱. چه تفاوتی بین ۳۵۰۰/۴۲E و استاندارد ۳۵۰۰/۴۲ وجود دارد؟
حرف «E» در 3500/42E مخفف «Enhanced» به معنای «پیشرفته» است. این نشان دهنده نسخه ارتقا یافته ماژول استاندارد 3500/42 با ویژگی‌های اضافی و تشخیص بهبود یافته است. 3500/42E در مقایسه با نسخه استاندارد، قابلیت‌های پیشرفته‌تری ارائه می‌دهد و آن را برای کاربردهای نظارتی و تشخیصی پیچیده‌تر مناسب می‌کند.

لینک دیتاشیت:

ماژول مانیتور ارتعاش Bently Nevada 285691-01 مدل 3500/42E پی دی اف برگه اطلاعات
