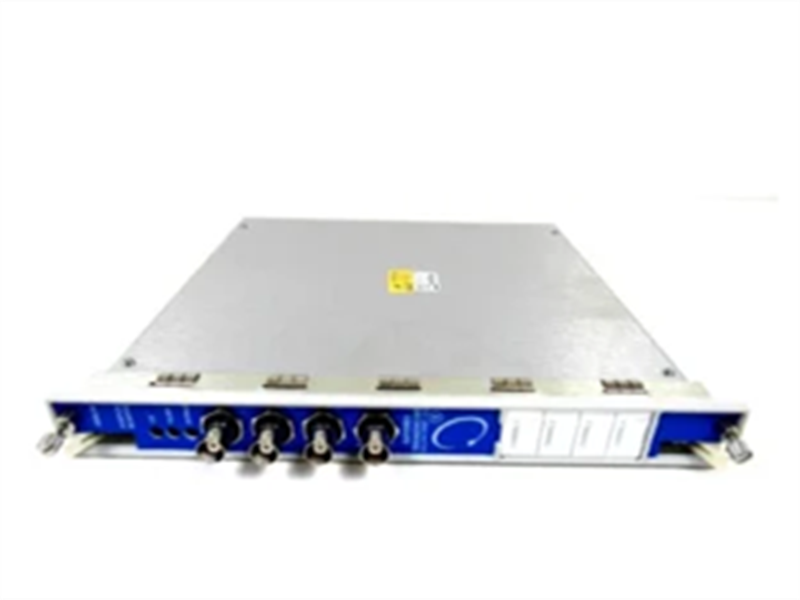

ماژول مانیتور موقعیت 3500/45E بنتلی نوادا 285692-01

شرح:

مانیتور موقعیت 3500/45E یک مانیتور 4 کاناله است که ورودی از مبدل‌های مجاورتی، مبدل‌های موقعیت چرخشی (RPT)، مبدل‌های دیفرانسیل متغیر خطی DC (DC LVDTs)، مبدل‌های دیفرانسیل متغیر خطی AC (AC LVDTs) (فقط در یک ارتقاء رک 3300 به lEncore 1.0 پشتیبانی می‌شود) و پتانسیومترهای چرخشی را می‌پذیرد، سیگنال را برای ارائه اندازه‌گیری‌های مختلف ارتعاش و موقعیت شرطی می‌کند و سیگنال‌های شرطی شده را با آلارم‌های قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند. کاربر می‌تواند هر کانال 3500/45E را با استفاده از نرم‌افزار پیکربندی رک 3500 برای انجام هر یک از عملکردهای زیر برنامه‌ریزی کند:

• موقعیت محوری (رانش)
• بسط دیفرانسیلی
• توسعه دیفرانسیل تک رمپی استانداردتوسعه دیفرانسیل تک رمپی غیر استاندارد
• توسعه دیفرانسیل با رمپ دوگانه
• بسط دیفرانسیلی مکمل
• گسترش پرونده
• موقعیت دریچه

مشخصات:

سیگنال ورودی: از ۱ تا ۴ سیگنال مجاورتی، LVDT یا مبدل موقعیت چرخشی (RPT) را می‌پذیرد.
امپدانس ورودی: ۱ مگا اهم (ورودی‌های DC LVDT)
۱۰ کیلو اهم (ورودی‌های پروکسیمیتور)
۱۳۷ کیلو اهم (ورودی‌های AC LVDT)
۲۰۰ کیلو اهم (ورودی‌های پتانسیومتر چرخشی)
مصرف برق: ۶.۸ وات، معمولی.
امپدانس خروجی: ۴۹۹ اهم
پروکسیمیتور یا RPT: -24 ولت DC.
ولتاژ خروجی LVDT دی‌سی: +۱۵ ولت دی‌سی
LVDT AC: موج سینوسی ۲.۳ ولت ۳۴۰۰ هرتز.
پتانسیومتر چرخشی: -14.68 ولت مستقیم
دقت: در محدوده ±۰.۳۳٪ از مقیاس کامل معمول، حداکثر ±۱٪.

ویژگی‌ها:

• ردیابی موقعیت مکانی در زمان واقعی

نظارت و ثبت داده‌های موقعیت مکانیکی در زمان واقعی، نظارت دقیق.

• عملکرد ورودی/خروجی یکپارچه

از انتقال روان داده‌ها و قابلیت همکاری سیستم پشتیبانی می‌کند.

• دوام درجه صنعتی

عملکرد پایدار در شرایط سخت، تضمین عملکرد بدون وقفه.

• سازگاری با سیستم ۳۵۰۰

ادغام یکپارچه با پلتفرم مانیتورینگ Bently Nevada 3500

• زنگ هشدار پیشگیرانه

تشخیص به موقع، پیشگیری از خطاها و تضمین ایمنی عملیاتی.

شکل‌ها و جداول:

لینک دیتاشیت:

ماژول مانیتور موقعیت 3500/45E بنتلی نوادا 285692-01 پی دی اف برگه اطلاعات
