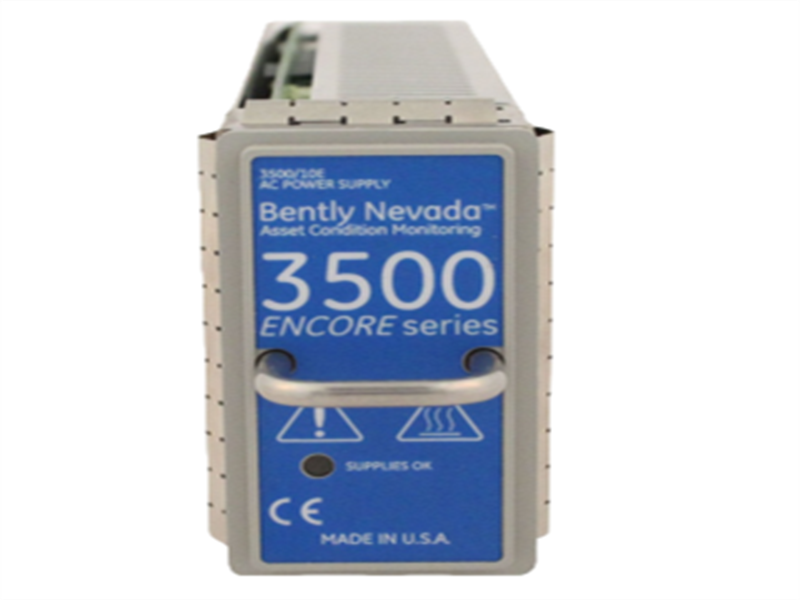

ماژول مانیتور رک سیستم سری 3500/10E بنتلی نوادا ENCORE

شرح:

منبع تغذیه‌های 3500 Encore ماژول‌های نیم‌ارتفاع هستند و باید در اسلات‌های مخصوص طراحی‌شده در سمت چپ رک سیستم 3500 ENCORE نصب شوند. منبع تغذیه‌های دوگانه افزونه یا تکی 3500/10E در رک سیستم 3500 ENCORE ارائه می‌شوند. منبع تغذیه 3500 ENCORE طیف گسترده‌ای از ولتاژهای ورودی را می‌پذیرد و آنها را به ولتاژهای قابل قبول برای استفاده توسط سایر ماژول‌های 3500 Encore تبدیل می‌کند:

• ورودی AC یونیورسال

توجه: منبع تغذیه /10E فقط برای استفاده در سیستم 3500 ENCORE است (برای ارتقاء رک 3500 ENCORE قابل استفاده نیست).

مشخصات:

• گزینه‌های ولتاژ ورودی

• دمای عملیاتی

ویژگی‌ها:

• تبدیل توان

ورودی DC تنظیم‌نشده از یک منبع تغذیه خارجی را به یک ولتاژ DC پایدار و ایزوله مورد نیاز تمام ماژول‌های نظارتی درون رک تبدیل و تنظیم می‌کند.

• منبع تغذیه افزونه

این دو ماژول برق که برای نصب جفتی در یک رک ۳۵۰۰ طراحی شده‌اند، بار را به اشتراک می‌گذارند. اگر یکی از منابع تغذیه از کار بیفتد، دیگری به طور خودکار کل بار را به عهده می‌گیرد و عملکرد بدون وقفه سیستم و دسترسی بالا را تضمین می‌کند.

• نظارت بر وضعیت و ارتباطات

این ماژول دارای تشخیص داخلی برای نظارت بر وضعیت خود است و این اطلاعات وضعیت را از طریق ارتباط backplane به ماژول رابط فریم منتقل می‌کند و در نهایت آن را در سیستم نظارت کامپیوتر میزبان بارگذاری می‌کند.

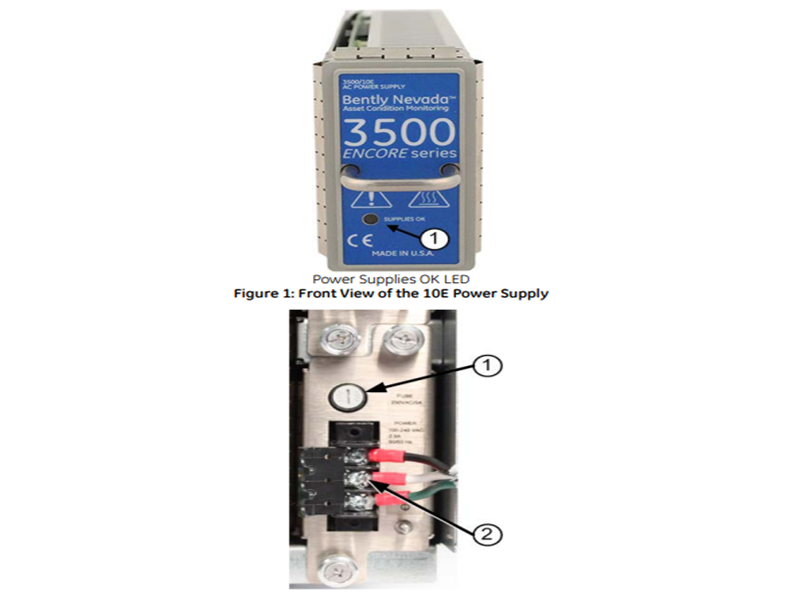

شکل‌ها و جداول:

سوالات متداول:

۱. چرا به یک ۳۵۰۰/۱۰E نیاز است؟ آیا نمی‌توان سیگنال را مستقیماً به صورت موازی وصل کرد؟
اتصال موازی مستقیم مطلقاً توصیه نمی‌شود. دلایل اصلی استفاده از 3500/10E عبارتند از:

• جلوگیری از تضعیف و اعوجاج سیگنال

اتصال مستقیم سیگنال حسگر به چندین بار، امپدانس حلقه را تغییر می‌دهد و باعث تضعیف دامنه سیگنال و اعوجاج شکل موج می‌شود که در نهایت منجر به اندازه‌گیری‌های نادرست می‌شود.

• ایزولاسیون الکتریکی

3500/10E ایزولاسیون الکتریکی بین ورودی و خروجی را فراهم می‌کند و از حلقه‌های زمین، تداخل نویز یا خرابی تجهیزات خارجی که بر مدارهای نظارت بر حفاظت مکانیکی حیاتی تأثیر می‌گذارند، جلوگیری می‌کند.

• حفاظت از یکپارچگی سیستم نظارتی

بدون بافر، خطاهای سیم‌کشی یا نقص تجهیزات خارجی ممکن است مستقیماً بر ماژول مانیتور ۳۵۰۰ تأثیر بگذارد و باعث شود که سیگنال لرزش صحیح را دریافت نکند و منجر به خاموش شدن‌های کاذب یا از بین رفتن عملکردهای حفاظتی شود.
۲. چه پیکربندی‌های کانالی برای ۳۵۰۰/۱۰E موجود است؟

• ۳۵۰۰/۱۰E-۰۱-۰۱-۰۰

این یک ماژول بافر تک کاناله است. یک ماژول سیگنال را فقط از یک سنسور پردازش می‌کند.

• ۳۵۰۰/۱۰E-۰۲-۰۱-۰۰

این یک ماژول بافر دو کاناله است. یک ماژول می‌تواند سیگنال‌های دو سنسور مستقل را به طور همزمان پردازش کند، که معادل ادغام دو بافر تک کاناله مستقل در یک ماژول است و باعث صرفه‌جویی در فضای اسلات می‌شود.

لینک دیتاشیت:

ماژول مانیتور رک سیستم سری 3500/10E بنتلی نوادا ENCORE پی دی اف برگه اطلاعات
