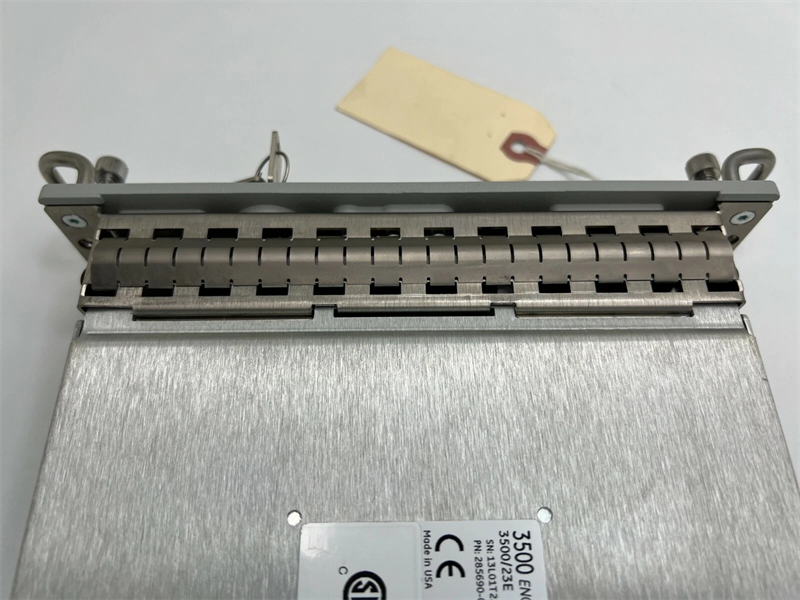

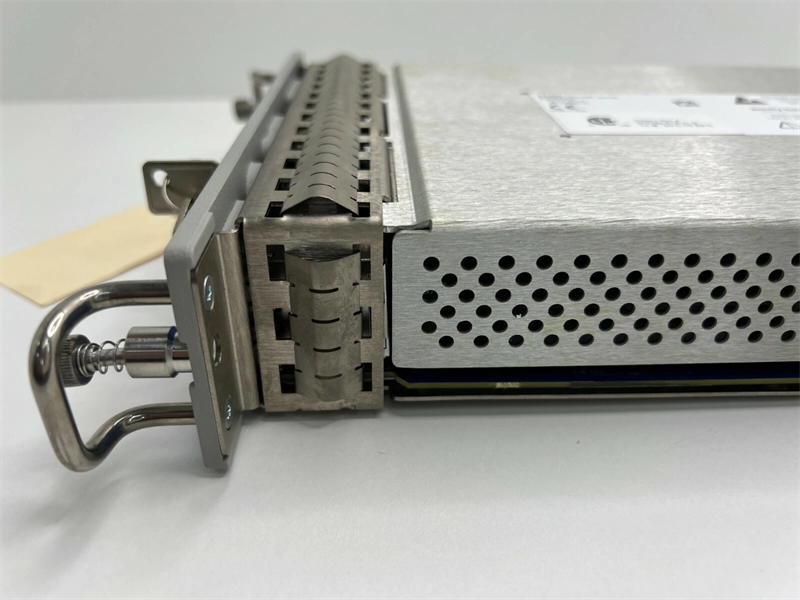

رابط داده گذرا Bently Nevada 285690-01 مدل 3500/23E

شرح:

رابط داده‌های گذرا (TDI) مدل 3500/23E رابط بین سیستم مانیتورینگ 3500 ENCORE و نرم‌افزار مانیتورینگ و تشخیص وضعیت System 1* شرکت GE است. TDI قابلیت یک مانیتور سیستم را با قابلیت جمع‌آوری داده‌های یک پردازنده ارتباطی ترکیب می‌کند.

TDI در اسلات مانیتور سیستم یک رک 3500 ENCORE همراه با مانیتورهای ارتعاش (3500/42E) عمل می‌کند تا به طور مداوم داده‌های حالت پایدار و شکل موج گذرا را جمع‌آوری کرده و این داده‌ها را از طریق یک لینک اترنت به نرم‌افزار میزبان منتقل کند. ضبط داده‌های استاتیک با TDI استاندارد است، با این حال استفاده از یک دیسک فعال‌کننده کانال اختیاری به TDI اجازه می‌دهد تا داده‌های پویا یا گذرا را نیز ضبط کند. TDI در چندین زمینه نسبت به پردازنده‌های ارتباطی قبلی بهبود یافته و عملکرد پردازنده ارتباطی را در رک 3500 ENCORE گنجانده است.

ماژول TDI قابلیت‌های ارتباطی گسترده‌ای را برای تمام مقادیر و وضعیت‌های مانیتور شده رک فراهم می‌کند تا با کنترل فرآیند و سایر سیستم‌های اتوماسیون با استفاده از قابلیت‌های ارتباطی سریال (RS232/RS422/RS485) ادغام شود.

هر رک ۳۵۰۰ ENCORE به یک TDI نیاز دارد که همیشه اسلات ۱ (کنار منبع تغذیه) را اشغال می‌کند.

رابط داده‌های گذرا (TDI) رابط اصلی رک 3500 ENCORE با نرم‌افزار پیکربندی، نمایش، وضعیت و نظارت و سیستم‌های کنترل خارجی است. هر رک به یک TDI نیاز دارد که در اسلات رک بلافاصله مجاور اسلات منبع تغذیه قرار دارد. TDI از یک پروتکل اختصاصی که توسط نرم‌افزار پیکربندی 3500 برای پیکربندی رک استفاده می‌شود، پشتیبانی می‌کند. TDI بدون نیاز به پردازنده ارتباطی خارجی، رابط مستقیمی با نرم‌افزار مدیریت ماشین‌آلات Bently Nevada System 1 شرکت GE فراهم می‌کند.

TDI از پروتکل Modicon MODBUS® پشتیبانی می‌کند.

توجه: سیستم 3500 ENCORE 1.0 از ارتباط سریال MODBUS پشتی 3300/01 پشتیبانی نمی‌کند. پورت سریال 25 پین پشتی با این ارتقا غیرفعال می‌شود.

این رابط، یک اتصال مهندسی‌شده به سیستم‌های کنترل فرآیند، تاریخ‌نگارها و سایر سیستم‌های کنترل و اتوماسیون کارخانه فراهم می‌کند.

TDI دسترسی به مقادیر و وضعیت فعلی تحت نظارت را از طریق این پروتکل فراهم می‌کند.

TDI را می‌توان طوری پیکربندی کرد که از نقشه رجیستر ۳۳۰۰ یا ۳۵۰۰ پشتیبانی کند. انتخاب نقشه رجیستر ۳۳۰۰، برنامه‌نویسی DCS مورد استفاده برای دسترسی به سیستم ۳۳۰۰ را حفظ می‌کند. انتخاب نقشه رجیستر ۳۵۰۰ امکان دسترسی به اندازه‌گیری‌های اضافی ارائه شده توسط سیستم ENCORE را فراهم می‌کند.

رله‌ی System OK1 در ماژول ورودی/خروجی TDI قرار دارد. این رله توسط شرایط NOT OK در خود TDI و سایر ماژول‌های موجود در رک، فعال می‌شود.

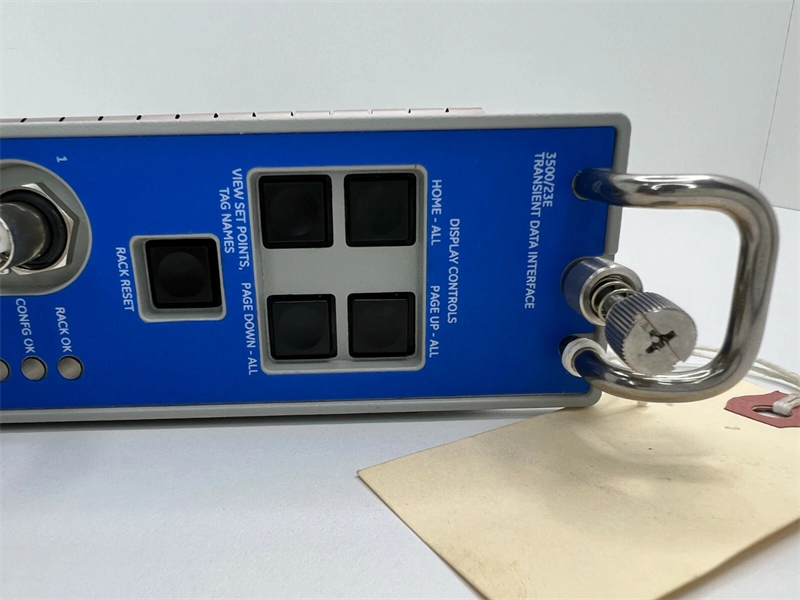

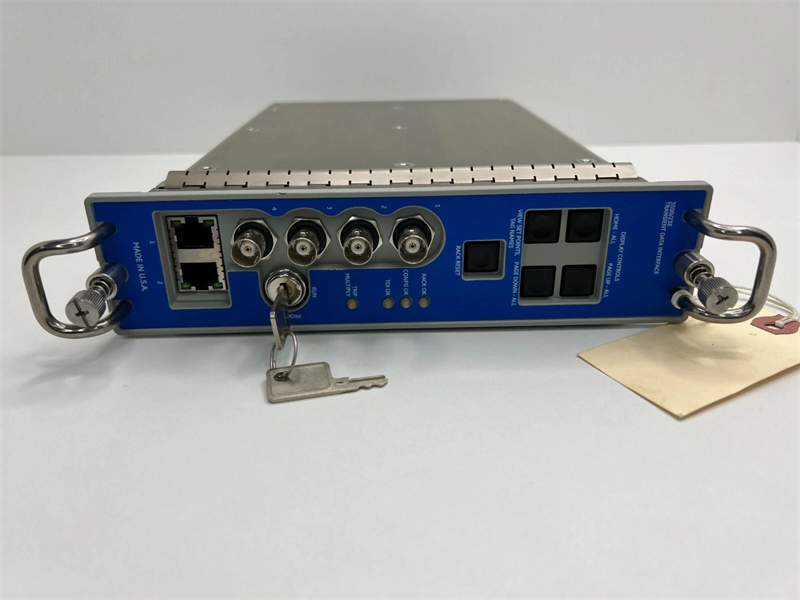

TDI چهار LED پنل جلویی به شرح زیر ارائه می‌دهد:

پیکربندی سیستم با استفاده از یک کلید قفل در جلوی TDI و دو سطح محافظت از رمز عبور نرم‌افزاری ایمن می‌شود و از تغییرات غیرمجاز یا دستکاری پیکربندی جلوگیری می‌کند. TDI را می‌توان از طریق پورت اترنت پنل جلویی به یک کامپیوتر قابل حمل متصل کرد تا تغییرات محلی در پیکربندی انجام شود. TDI اتصال دائمی سیستم را از طریق پورت‌های اترنت در جلو و پشت رک فراهم می‌کند.

TDI یک کلید ریست سیستم در پنل جلویی ارائه می‌دهد که به کاربر اجازه می‌دهد هرگونه آلارم قفل‌شده در سیستم و همچنین شرایط NOT OK قفل‌شده را پاک کند. یک ماژول I/O نیز مجموعه‌ای از اتصالات پنل پشتی را فراهم می‌کند و به کاربران امکان می‌دهد این کلید را از راه دور فعال کنند.

الف) نوع ماژول ورودی/خروجی
۰ ۰ هیچکدام، از ۳۳۰۰ PIM نصب‌شده‌ی فعلی استفاده می‌کند.

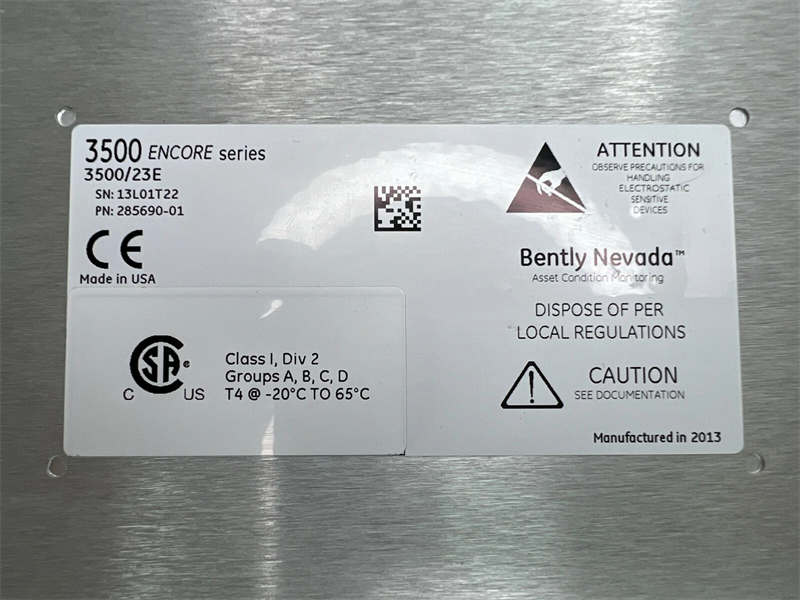

ب: گزینه تأیید آژانس
۰ ۰ هیچکدام
۰ ۱ CSA/NRTL/C (کلاس ۱، دسته ۲)

قطعات یدکی

سوالات متداول:

۱. دمای ۳۵۰۰/۲۳ درجه سانتیگراد Bently Nevada 285690-01 چقدر است؟ ?

۰ تا ۶۵ درجه سانتیگراد (۲۲- تا ۱۴۹ درجه فارنهایت) برای کارکرد در دمای بالاتر از ۵۵ درجه سانتیگراد، دستگاه به حداقل ۳۰۰ فوت بر دقیقه جریان هوای متحرک در سراسر رک نیاز دارد.

۲. پروتکل میزبان BN چیست؟ از 3500/23E بنتلی نوادا 285690-01 ?

ارتباط با نرم‌افزار پیکربندی ۳۵۰۰

۳. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

رابط داده گذرا Bently Nevada 285690-01 مدل 3500/23E پی دی اف برگه اطلاعات
