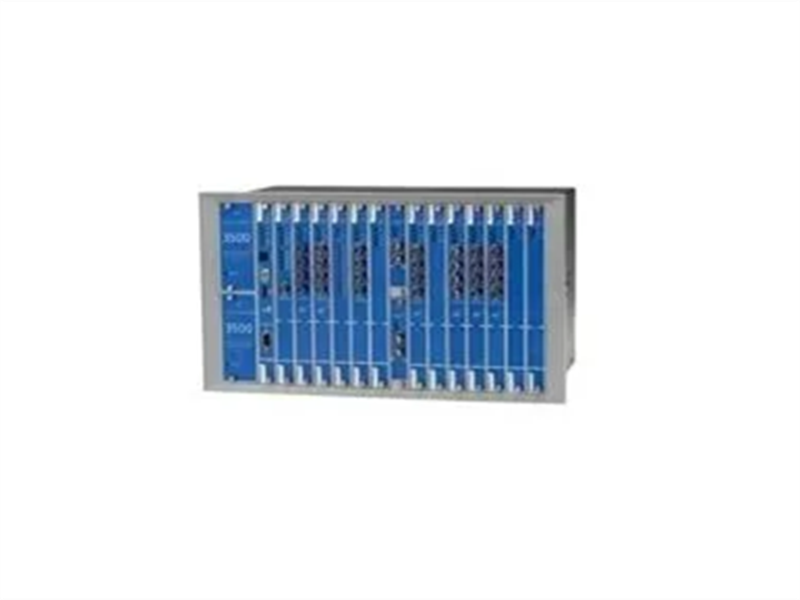

ماژول مانیتور رک سیستم سری 3500/07E بنتلی نوادا ENCORE

شرح:

طراحی رک سیستم 3500 ENCORE تمام ماژول‌های مانیتور 3500 ENCORE و منابع تغذیه رک را در خود جای می‌دهد. این طراحی به ماژول‌های مختلف 3500 ENCORE اجازه می‌دهد تا با یکدیگر و منابع تغذیه ارتباط برقرار کنند. توزیع برق به هر ماژول در صورت نیاز.

رک‌های ENCORE سری 3500 در چهار اندازه موجود هستند:

• ۱۴ موقعیت با ۱۲ مانیتور
• ۱۲ جایگاه با ۱۰ مانیتور
• ۱۰ موقعیت با ۸ مانیتور
• ۸ جایگاه با ۶ مانیتور

رک‌های ۳۵۰۰ در دو قالب موجود هستند:

• نصب پنل

این قالب رک روی برش‌های مستطیلی نصب می‌شود پانل‌ها، و با استفاده از گیره‌های ارائه شده همراه قفسه، به پانل محکم می‌شوند. اتصالات سیم‌کشی و ماژول‌های ورودی/خروجی از پشت دستگاه قابل دسترسی هستند. قفسه

• نصب روی رک

این قالب رک، 3500 ENCORE با 8 جایگاه را نصب می‌کند. رک سیستم روی ریل‌های EIA 19 اینچی. اتصالات سیم‌کشی و ماژول‌های ورودی/خروجی از پشت قفسه قابل دسترسی هستند.

منبع تغذیه و ماژول رابط رک باید در سمت چپ رک قرار گیرند. موقعیت‌های باقی‌مانده رک برای هر ترکیبی از ماژول‌ها در دسترس هستند.

ویژگی‌ها:

• تبدیل توان

ورودی DC تنظیم‌نشده از یک منبع تغذیه خارجی را به یک ولتاژ DC پایدار و ایزوله مورد نیاز تمام ماژول‌های نظارتی درون رک تبدیل و تنظیم می‌کند.

• منبع تغذیه افزونه

این دو ماژول برق که برای نصب جفتی در یک رک ۳۵۰۰ طراحی شده‌اند، بار را به اشتراک می‌گذارند. اگر یکی از منابع تغذیه از کار بیفتد، دیگری به طور خودکار کل بار را به عهده می‌گیرد و عملکرد بدون وقفه سیستم و دسترسی بالا را تضمین می‌کند.

• نظارت بر وضعیت و ارتباطات

این ماژول دارای تشخیص داخلی برای نظارت بر وضعیت خود است و این اطلاعات وضعیت را از طریق ارتباط backplane به ماژول رابط فریم منتقل می‌کند و در نهایت آن را در سیستم نظارت کامپیوتر میزبان بارگذاری می‌کند.

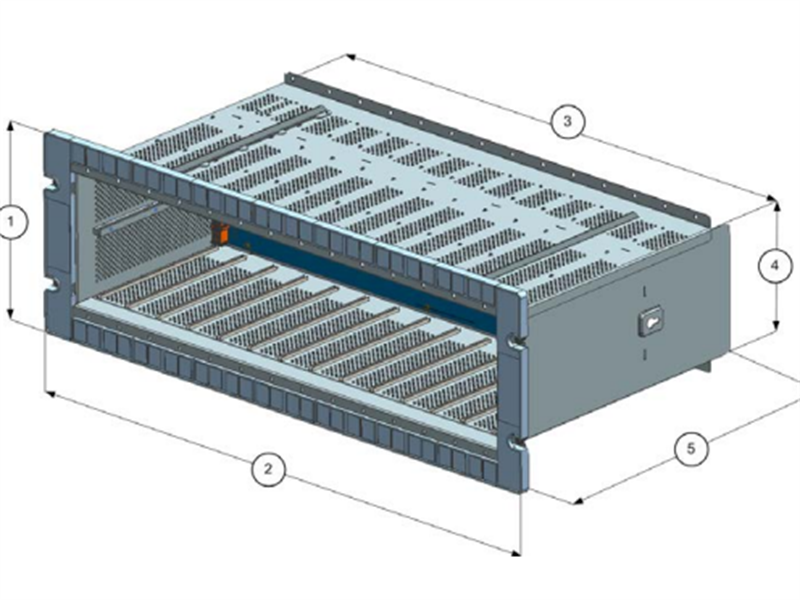

شکل‌ها و جداول:

سوالات متداول:

۱. ویژگی‌های اصلی ورودی/خروجی 3500/07E چیست؟
ولتاژ ورودی: مدل‌های مختلفی برای تطبیق با منابع تغذیه میدانی مختلف موجود است.
مدل‌های رایج عبارتند از:
۲۴ ولت جریان مستقیم (مثلاً، ۳۵۰۰/۰۷E-۰۱-۰۱-۰۰)
۱۲۵ ولت جریان مستقیم (مثلاً، ۳۵۰۰/۰۷E-۰۲-۰۱-۰۰)

ولتاژ خروجی: چندین ولتاژ DC ایزوله برای فریم، مانند ±15 VDC، +5 VDC و غیره، برای استفاده توسط همه ماژول‌های مانیتورینگ فراهم می‌کند.

۲. دلایل رایج خرابی منبع تغذیه چیست؟

1. مشکلات منبع تغذیه ورودی: ولتاژ ورودی خیلی زیاد، خیلی کم یا بیش از حد نوسان دارد.
2. مسائل زیست‌محیطی: دمای بالای محیط داخل کابینت، محافظ گرمای بیش از حد ماژول را فعال می‌کند.
3. اضافه بار: تعداد زیادی ماژول در قاب نصب شده است که از میزان مصرف برق نامی منبع تغذیه فراتر رفته است.
4. فرسودگی قطعات داخلی: قطعاتی مانند خازن‌ها و ترانزیستورهای قدرت به مرور زمان دچار خرابی می‌شوند.
5. تداخل یا ضربه خارجی: صاعقه، نوسانات شبکه برق و غیره نیز می‌توانند به منبع تغذیه آسیب برسانند.

لینک دیتاشیت:

ماژول مانیتور رک سیستم سری 3500/07E بنتلی نوادا ENCORE پی دی اف برگه اطلاعات
