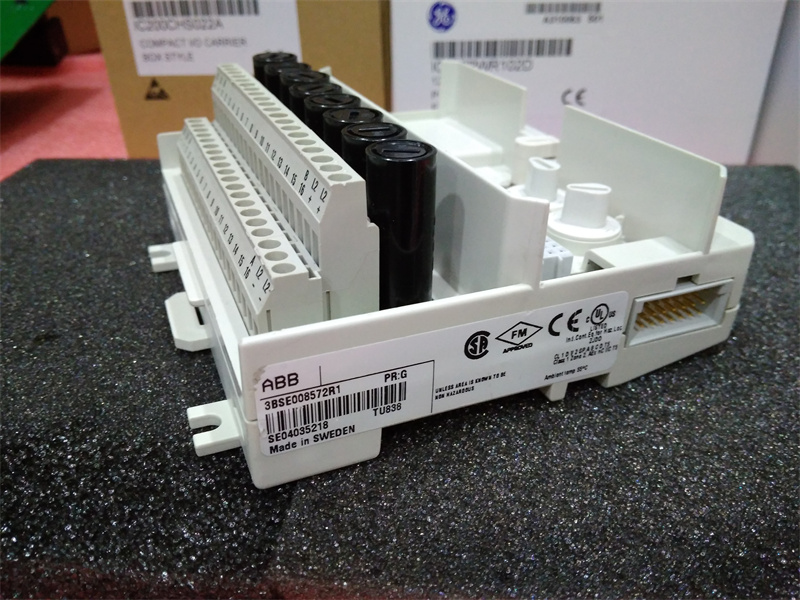

واحد خاتمه ماژول توسعه یافته TU838 ABB 3BSE008572R1 (MTU)

شرح:

TU838 MTU می‌تواند تا ۱۶ کانال ورودی/خروجی داشته باشد. حداکثر ولتاژ نامی ۵۰ ولت و حداکثر جریان نامی ۳ آمپر در هر کانال است.
MTU، ModuleBus را به ماژول I/O و MTU بعدی توزیع می‌کند. همچنین با انتقال سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را برای ماژول I/O تولید می‌کند.

MTU را می‌توان روی ریل استاندارد DIN نصب کرد. این دستگاه دارای یک ضامن مکانیکی است که MTU را به ریل DIN قفل می‌کند.

دو کلید مکانیکی برای پیکربندی MTU برای انواع مختلف ماژول‌های ورودی/خروجی استفاده می‌شود. این فقط یک پیکربندی مکانیکی است و بر عملکرد MTU یا ماژول ورودی/خروجی تأثیری ندارد. هر کلید شش موقعیت دارد که در مجموع ۳۶ پیکربندی مختلف را ارائه می‌دهد.

ویژگی‌ها و مزایا

• نصب کامل ماژول‌های ورودی/خروجی با استفاده از اتصالات سه سیمه، فیوزها و توزیع برق میدانی.
• حداکثر ۱۶ کانال سیگنال میدانی و ۸ اتصال برق فرآیندی.
• دو کانال یک ترمینال تغذیه مبدل فیوزدار را به اشتراک می‌گذارند.
• ولتاژ فرآیند می‌تواند به دو گروه مجزا و ایزوله متصل شود، البته اگر ماژول ورودی/خروجی از آن پشتیبانی کند.
• اتصال به ModuleBus و ماژول‌های ورودی/خروجی.
• کلید مکانیکی از وارد کردن ماژول ورودی/خروجی اشتباه جلوگیری می‌کند.
• دستگاه چفت شونده به ریل DIN برای اتصال به زمین.
• نصب ریل DIN.
