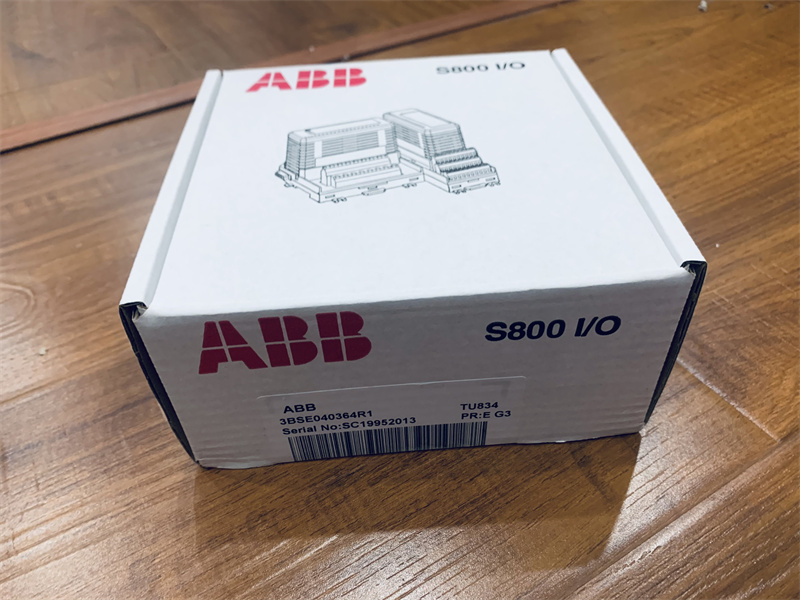

واحد خاتمه ماژول توسعه یافته TU834 ABB 3BSE040364R1 (MTU)

شرح:

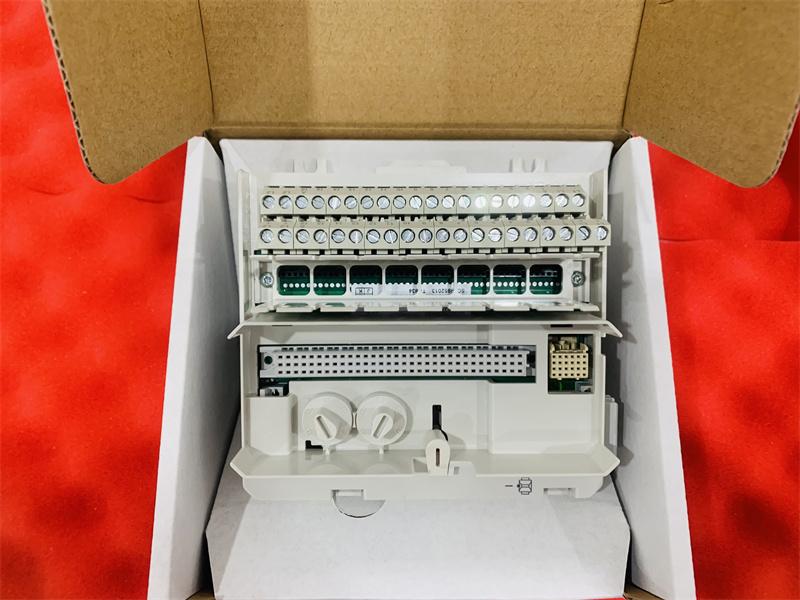

TU834 MTU می‌تواند تا ۸ کانال ورودی/خروجی و ۲+۲ اتصال ولتاژ فرآیند داشته باشد. هر کانال دارای دو اتصال ورودی/خروجی و یک اتصال ZP است. سیگنال‌های ورودی از طریق استیک‌های شنت جداگانه، TY801، متصل می‌شوند. حداکثر ولتاژ نامی ۵۰ ولت و حداکثر جریان نامی ۲ آمپر در هر کانال است. MTU، ModuleBus را به MTU بعدی توزیع می‌کند. همچنین با انتقال سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را برای ماژول‌های ورودی/خروجی تولید می‌کند.

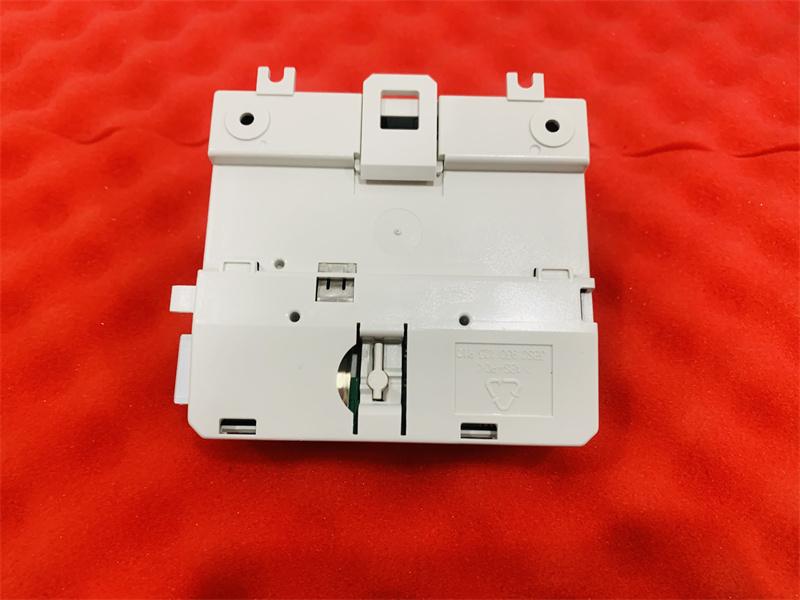

MTU را می‌توان روی ریل استاندارد DIN نصب کرد. این دستگاه دارای یک ضامن مکانیکی است که MTU را به ریل DIN قفل می‌کند.

ویژگی‌ها و مزایا

• نصب کامل ماژول‌های ورودی/خروجی با استفاده از اتصالات دو سیمه و توزیع برق میدانی.
• حداکثر ۸ کانال سیگنال‌های میدانی و اتصالات تغذیه فرآیند.
• کلید مکانیکی از وارد کردن ماژول ورودی/خروجی اشتباه جلوگیری می‌کند.
• دستگاه چفت شونده به ریل DIN برای اتصال به زمین.
• نصب ریل DIN.
• شامل ۸ عدد چوب شنت جداگانه.
