پروب مجاورتی TQ403 111-403-000-013 A1-B1-C086-D000-E050-F2-G048-H05

شرح:

مدل‌های TQ403، EA403 و IQS900 یک سیستم اندازه‌گیری مجاورتی از خط تولید ویبرو-متر® شرکت Meggitt را تشکیل می‌دهند. این سیستم اندازه‌گیری مجاورتی، اندازه‌گیری بدون تماس جابجایی نسبی اجزای متحرک ماشین را امکان‌پذیر می‌سازد.

سیستم‌های اندازه‌گیری مجاورتی مبتنی بر TQ4xx به ویژه برای اندازه‌گیری ارتعاش نسبی و موقعیت محوری شفت‌های چرخان ماشین‌آلات، مانند شفت‌های موجود در توربین‌های بخار، گاز و هیدرولیک و همچنین در آلترناتورها، توربوکمپرسورها و پمپ‌ها مناسب هستند.

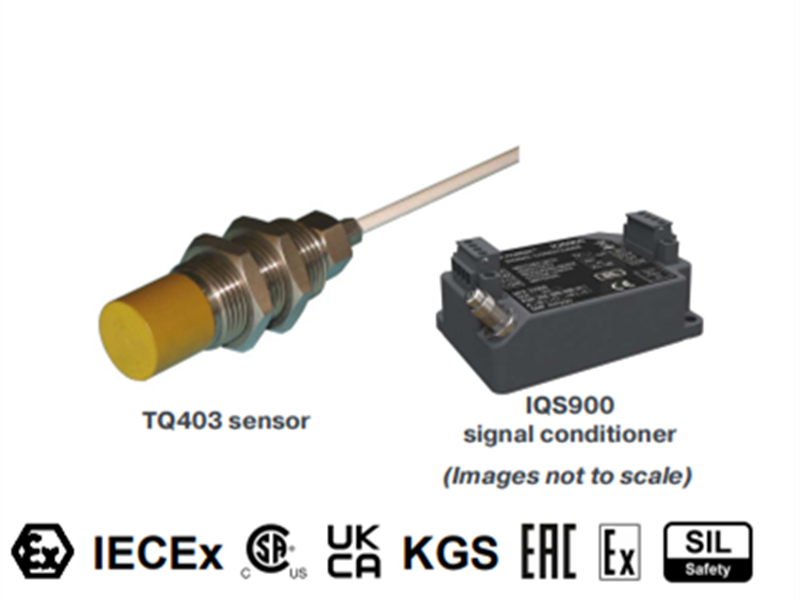

این سیستم بر اساس یک حسگر غیرتماسی TQ403 و یک اصلاح‌کننده سیگنال IQS900 ساخته شده است. این دو با هم یک سیستم اندازه‌گیری مجاورت کالیبره شده را تشکیل می‌دهند که در آن هر جزء قابل تعویض است. خروجی سیستم، ولتاژ یا جریانی متناسب با فاصله بین نوک مبدل و هدف، مانند شفت یک ماشین، است.

بخش فعال مبدل، یک سیم‌پیچ است که درون نوک دستگاه قالب‌گیری شده و از جنس Torlon® (پلی‌آمید-ایمید) ساخته شده است. بدنه مبدل از فولاد ضد زنگ ساخته شده است. ماده هدف در همه موارد باید فلزی باشد.

بدنه مبدل فقط با رزوه متریک موجود است. TQ403 دارای یک کابل کواکسیال داخلی است که با یک کانکتور کواکسیال مینیاتوری خود قفل شونده خاتمه می‌یابد. طول‌های مختلف کابل (داخلی و خارجی) قابل سفارش است.

دستگاه تنظیم سیگنال IQS900 حاوی یک مدولاتور/دمدولاتور فرکانس بالا است که سیگنال محرک را به مبدل ارسال می‌کند. این امر میدان الکترومغناطیسی لازم برای اندازه‌گیری شکاف را تولید می‌کند. مدار تنظیم‌کننده از اجزای با کیفیت بالا ساخته شده و در یک محفظه آلومینیومی رنگ‌آمیزی شده نصب شده است.

توجه: دستگاه تنظیم سیگنال IQS900 با عملکرد اندازه‌گیری برجسته و مشخصات دستگاه تنظیم سیگنال IQS450 که جایگزین آن شده است، مطابقت دارد یا از آن بهتر است. بر این اساس، IQS900 با تمام حسگرهای مجاورتی/زنجیره‌های اندازه‌گیری TQ9xx و TQ4xx سازگار است.

علاوه بر این، اصلاح‌کننده سیگنال IQS900 شامل بهبودهایی مانند: SIL 2 «طراحی‌شده»، بهبود ایمنی ولتاژ فریم، بهبود ایمنی الکترومغناطیسی و انتشار، امپدانس خروجی کوچک‌تر (ولتاژ خروجی)، مدار تشخیصی اختیاری (یعنی خودآزمایی داخلی (BIST))، پین خروجی خام، پین ورودی تست، آداپتور نصب جدید DIN-rail و کانکتورهای ترمینال پیچی قابل جابجایی برای نصب آسان‌تر است.

مبدل TQ403 را می‌توان با یک کابل رابط EA403 جفت کرد تا طول قسمت جلویی به طور مؤثر افزایش یابد. محفظه‌های اختیاری، جعبه‌های اتصال و محافظ‌های اتصال برای حفاظت مکانیکی و محیطی اتصال بین کابل‌های داخلی و رابط موجود است.

سیستم‌های اندازه‌گیری مجاورت مبتنی بر TQ4xx می‌توانند توسط سیستم‌های نظارت بر ماشین‌آلات مرتبط مانند ماژول‌های (کارت‌های) VM600Mk2/VM600 یا ماژول‌های VibroSmart® یا توسط منبع تغذیه دیگری تغذیه شوند.

پارامترها:

مدل محصول: TQ403 111-403-000-013 A1-B1-C086-D000-E050-F2-G048-H05
غیرخطی بودن و هیسترزیس: ≤ 0.3% FS
زمان خیزش (مدل فرکانس بالا): <10 میکروثانیه
رابط برق: دوشاخه هواپیما، کانکتور M12 یا DIN
نوع پورت/رزوه: G¼ / ½ NPT، M12×1.5، M20×1.5 و غیره

ویژگی‌ها:

• طراحی شده برای اندازه‌گیری بدون تماس ارتعاش نسبی و جابجایی محوری در توربین‌ها، کمپرسورها، پمپ‌ها و فن‌ها
• محدوده اندازه‌گیری ۱۲ میلی‌متر (قطر حسگر ۱۸ میلی‌متر)
• دمای عملیاتی -40 تا 180 درجه سانتیگراد، درجه حفاظت IP68
• کابل کواکسیال داخلی ۱.۰، ۵.۰ یا ۱۰.۰ متری
• دارای گواهینامه برای استفاده در محیط‌های مستعد انفجار

کاربردها

1. برای استفاده با زنجیره‌ها/سیستم‌های اندازه‌گیری مجاورت TQxxx
2. نصب آسان‌تر پروب (سنسور) و تنظیم فاصله را امکان‌پذیر می‌کند
3. برنامه‌های کاربردی سابق
