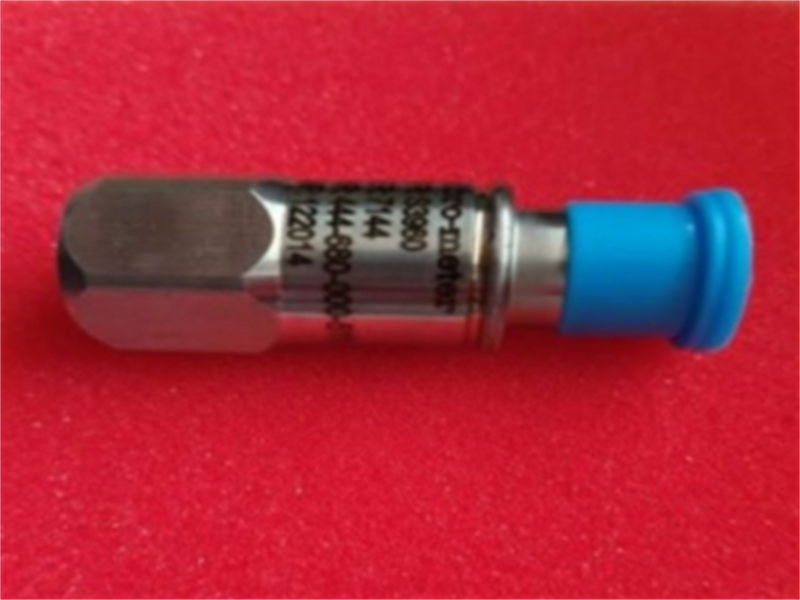

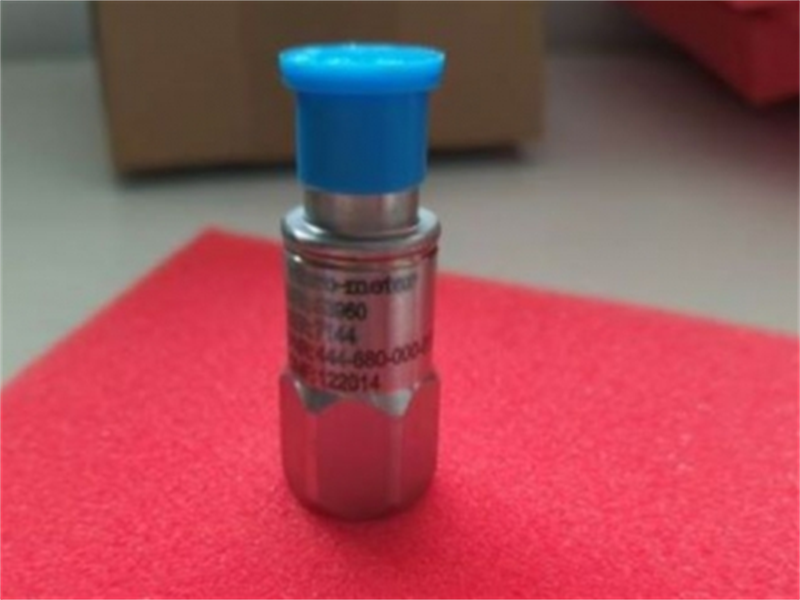

شتاب‌سنج پیزوالکتریک ارتعاشی CE680 444-680-000-511

شرح:

CE281 444-281-000-111 یک شتاب‌سنج پیزوالکتریک با یک عنصر حسگر حالت برشی متقارن نصب شده در مرکز است که از جنس مواد پلی کریستالی ساخته شده و برای محیط‌های سخت ماشین‌آلات صنعتی طراحی شده است. این دستگاه از فناوری انتقال ولتاژ دو سیمه استاندارد صنعتی استفاده می‌کند و با جریان ثابت تغذیه می‌شود. حساسیت سیگنال خروجی 100 میلی ولت بر گرم است.

به دلیل اتصال زمین ایزوله و شیلد داخلی شتاب‌سنج، هیچ حلقه زمین یا تداخل ولتاژ فریم در اندازه‌گیری‌ها وجود ندارد. CE 680 M511 حتی در دماهای بالا، سطح نویز بسیار پایینی دارد و پایداری ولتاژ بایاس عالی را حفظ می‌کند.

این سنسور از مدار الکترونیکی داخلی برای پردازش سیگنال استفاده می‌کند و نیاز به مبدل‌های سیگنال خارجی (مانند IPC704 یا IPC707) را از بین می‌برد. این مدار داخلی همچنین تبدیل بار به جریان را انجام می‌دهد و یک سیگنال خروجی مدوله شده با جریان مناسب برای انتقال در مسافت‌های طولانی تولید می‌کند. این دستگاه برای نظارت و محافظت از ماشین‌آلاتی که در محیط‌های صنعتی سخت و/یا مناطق خطرناک کار می‌کنند، طراحی شده است.

مشخصات:

حساسیت (+25°C): 100 میلی ولت بر گرم ±5%
محدوده دینامیکی: ۸۰ گرم
حساسیت جانبی (حداکثر): ۵٪ از حساسیت محوری
خطی بودن: ۱٪ در مقیاس کامل
پاسخ فرکانسی (اسمی):
• ۳ هرتز - ۵ کیلوهرتز: ±۵٪
• ۱ هرتز - ۹ کیلوهرتز: ±۱۰٪
• 0.5 هرتز - 14 کیلوهرتز: -3 دسی‌بل
فرکانس رزونانس: 30 کیلوهرتز
پاسخ دما:
انحراف معمول: -55°C تا +120°C: ±5% -55°C: -5% 120°C: +3%
جریان ورودی: ۲ تا ۱۰ میلی‌آمپر
ولتاژ منبع تغذیه: ۱۸ تا ۳۰ ولت DC
ولتاژ خروجی بایاس: ۱۲ ولت DC نویز (معادل گرم)
امپدانس خروجی (حداکثر): ۱۰۰ اهم
زمین: محفظه ایزوله، دارای محافظ داخلی
قطبیت معکوس: محافظت شده
محدوده دما: -55°C تا +120°C
محدودیت ارتعاش: ۵۰۰ گرم (حداکثر)
حد تأثیر: ۵۰۰۰ گرم (حداکثر)
حساسیت کرنش پایه: حداکثر، 0.0002 گرم پیک/με ESD
حساسیت الکترومغناطیسی (معادل): 70 میکروگرم بر گاوس

• پایش ارتعاش توربین‌ها، توربوکمپرسورها و غیره
• قطعات الکترونیکی یکپارچه متصل
• انتقال سیگنال از راه دور
• دمای متوسط
• دارای گواهینامه برای استفاده در محیط‌های مستعد انفجار
