تولید
|
ای بی بی |
|
مدل
|
TC514V2
|
| شماره پ.ن. |
3BSE013281R1
|
| کاتالوگ | پنل ۸۰۰ |
| توضیحات |
مودم جفت پیچ‌خورده/فیبر نوری
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
16 * 12 * 5.8 (سانتی متر)
|
| وزن | ۰.۳۴ کیلوگرم |
شرح:

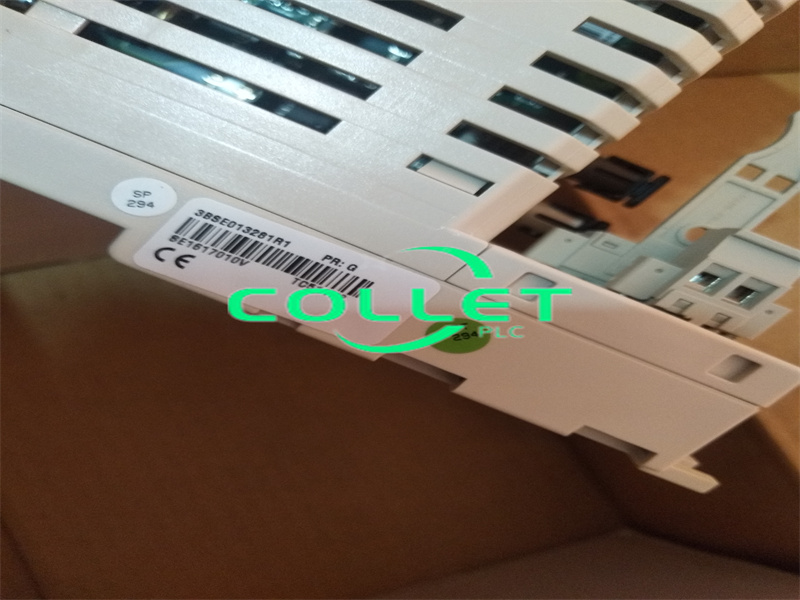

ای بی بی TC514V2 3BSE013281R1 یک است مودم جفت پیچ‌خورده/فیبر نوری تولید شده توسط شرکت ABB
تکرارکننده جفت به هم تابیده Advant Fieldbus 100 به اپتو (فیبر نوری).
برق ۲۴ ولت DC، ایزولاسیون نامی ۵۰ ولت.
توجه! این بخش از شمول استاندارد 2011/65/EU (RoHS) مستثنی است.
همانطور که در ماده 2(4)(c)، (e)، (f) و (j) در آن آمده است
(مرجع: 3BSE088609 – اعلامیه انطباق اتحادیه اروپا)
- سیستم کنترل فرآیند ABB Advant Master
نصب/برداشتن مودم زوج به هم تابیده/فیبر نوری TC514
مودم زوج سیم به هم تابیده/فیبر نوری TC514 روی ریل DIN نصب شده است. DINrail
با بست به یک ورق فلزی در کابینت یا روی دیوار محفظه نصب شده است
برای اطمینان از اتصال خوب بدنه به زمین، هر ۱۰۰ میلی‌متر پیچ دارد. مودم دارد
یک وسیله قفل کننده ضربه ای که آن را به ریل نصب متصل می کند. نصب آن امکان پذیر است
مودم را هم به صورت عمودی و هم به صورت افقی نصب کنید. برای نصب مودم، آن را در بالا قرار دهید
لبه ریل DIN، چفت ریل را با یک پیچ‌گوشتی تخت و بدشکل آزاد کنید و آن را بشکنید
مکانیزم پایین در جای خود قرار می‌گیرد. وقتی دستگاه روی ریل DIN و در جای خود قرار دارد
در حالت عمودی، پیچ‌گوشتی را بردارید، قفل ریلی دستگاه را در جای خود ثابت خواهد کرد.
دستگاه را به روش مشابه از روی ریل DIN جدا کنید.
سوالات متداول:
۱. کدام محصول می‌تواند جایگزین شود؟ TC514V2 ?
TC514V1

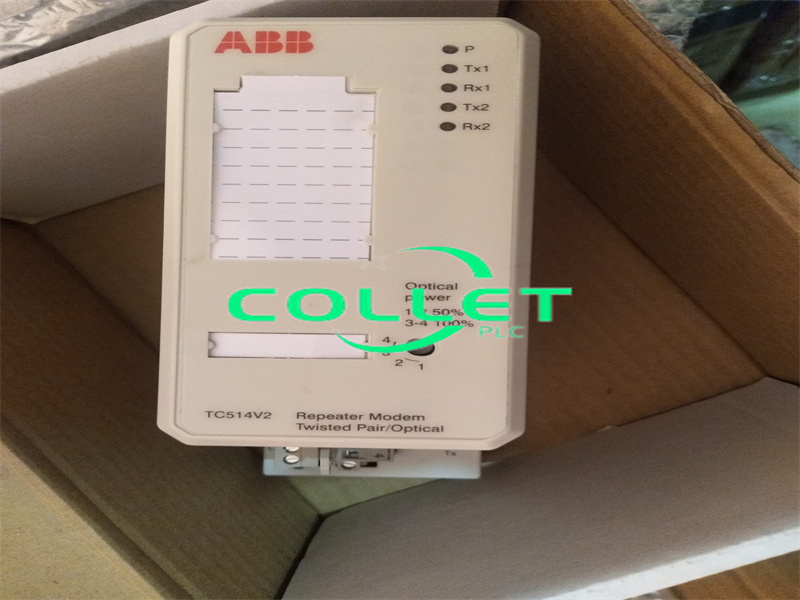

2. چراغ های نشانگر روی چه چیزی روشن می شوند؟ TC514V2 یعنی؟
P： چراغ برق (سبز)
Tx1: جفت پیچ خورده (کهربایی)
Rx1: جفت پیچ خورده (کهربایی)
Tx2：فیبر نوری (کهربایی)
Rx2：فیبر نوری (کهربایی)
لینک دیتاشیت:
مودم فیبر نوری/جفت به هم تابیده TC514V2 ABB 3BSE013281R1
پی دی اف
برگه اطلاعات
