تولید
|
ای بی بی |
|
مدل
|
دی‌آی۸۱۴
|
| شماره پ.ن. |
3BUR001454R1
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |
ماژول ورودی دیجیتال
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
10 * 12 * 4.5 (سانتی متر)
|
| وزن | ۰.۱۵ کیلوگرم |
شرح:

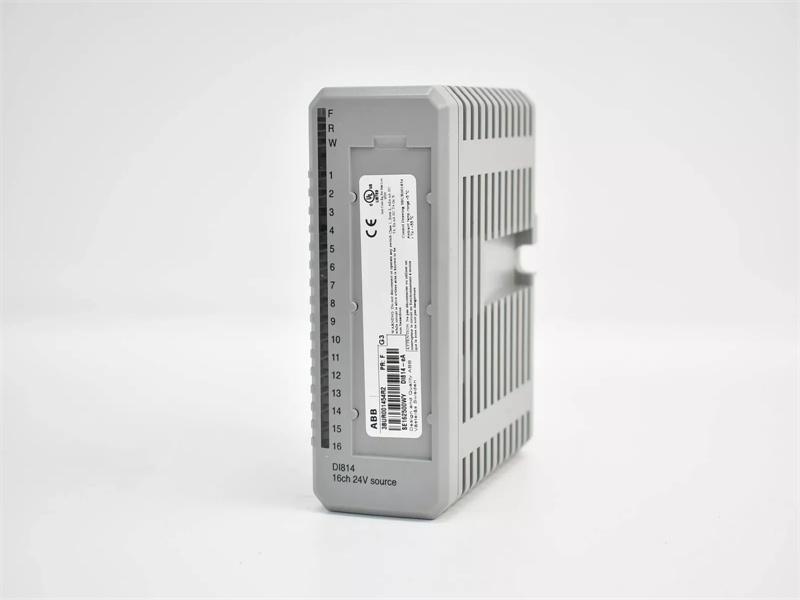

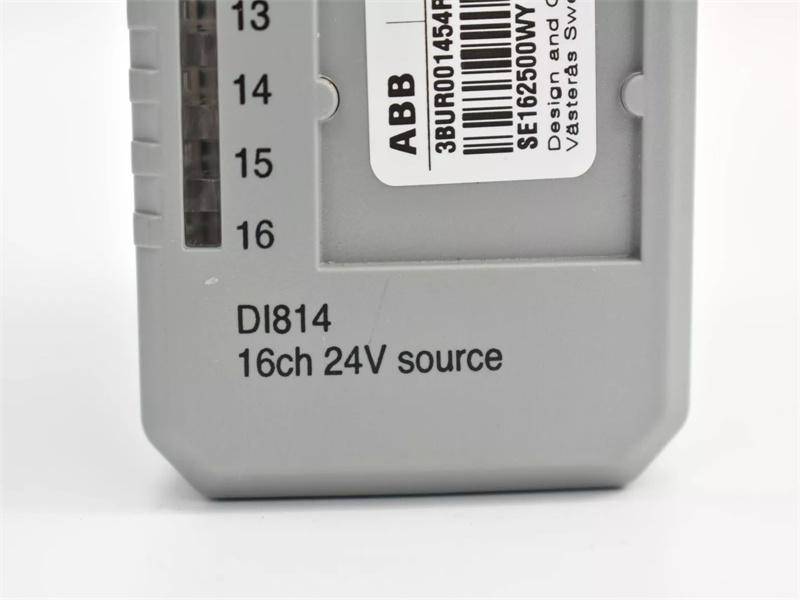

ای بی بی DI814 3BUR001454R1 یک است ماژول ورودی دیجیتال تولید شده توسط شرکت ABB
محدوده ولتاژ ورودی ۱۸ تا ۳۰ ولت DC و منبع جریان ورودی ۶ میلی‌آمپر در ۲۴ ولت است. ورودی‌ها به دو گروه مجزا با هشت کانال و یک ورودی نظارت بر ولتاژ در هر گروه تقسیم می‌شوند. هر کانال ورودی شامل اجزای محدودکننده جریان، اجزای حفاظت EMC، LED نشانگر وضعیت ورودی و مانع ایزولاسیون نوری است. ورودی نظارت بر ولتاژ فرآیند، در صورت عدم وجود ولتاژ، سیگنال‌های خطای کانال را ارسال می‌کند. سیگنال خطا را می‌توان از طریق ModuleBus خواند.
ویژگی‌ها و مزایا
۱۶ کانال برای ورودی‌های ۲۴ ولت DC با منبع تغذیه جریانی
-۲ گروه ایزوله ۸ تایی با نظارت ولتاژ
نشانگرهای وضعیت ورودی
سوالات متداول:
۱. محدوده ورودی چیست؟ دی‌آی۸۱۴ ?
محدوده ولتاژ ورودی، "0"
-30 ... 5 ولت
محدوده ولتاژ ورودی، "1"
۱۵ ... ۳۰ ولت
۲. حداکثر طول کابل میدانی چقدر است؟ دی‌آی۸۱۴ ?
۶۰۰ متر (۶۵۶ یارد)
لینک دیتاشیت:
ماژول ورودی دیجیتال DI814 ABB 3BUR001454R1
پی دی اف
برگه اطلاعات
