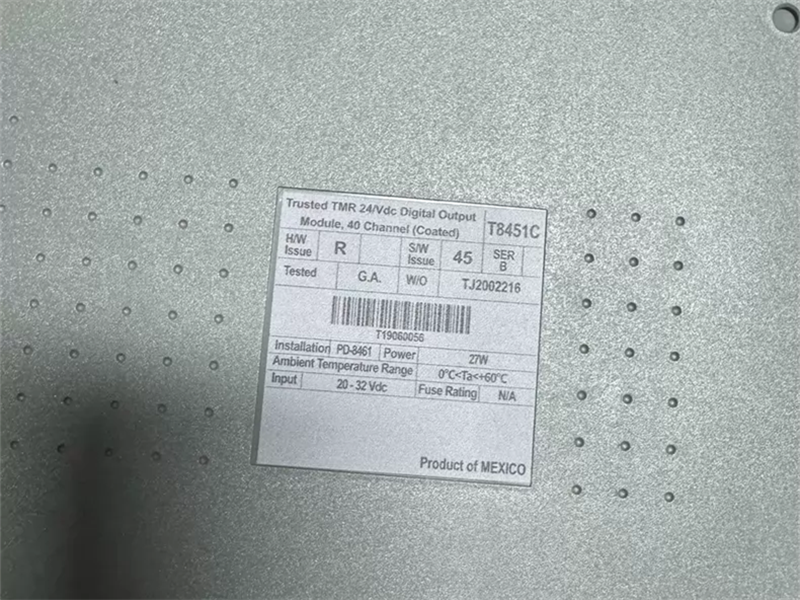

تولید |
تریپلکس ICS |
|
مدل |
T8451 |
| شماره پ.ن. | T8451 |
|
کاتالوگ |
SDS-8451 |
|
توضیحات |
ماژول خروجی دیجیتال TMR |
| مبدا | مکزیک |
| کد HS |
۸۵۳۸۹۰۹۹ |
| ابعاد |
30.3 * 24.4 * 3.1 (سانتی متر) |
| وزن | ۱.۱۳ کیلوگرم |
شرح:
ماژول خروجی دیجیتال TrustedTM TMR 24V dc به 40 دستگاه خروجی میدانی متصل میشود. خروجیها در پنج گروه هشت خروجی قرار گرفتهاند. همه خروجیهای یک گروه، منبع تغذیه و بازگشت مشترکی دارند. تحمل خطا از طریق افزونگی ماژولار سهگانه (TMR) در همان ماژول برای هر یک از 40 کانال خروجی حاصل میشود.
این ماژول گزارش توالی رویدادها (SOE) را با وضوح ۱ میلیثانیه ارائه میدهد. «رویداد» در واقع حس کردن جریان حلقه دستگاه میدانی است.
هر بخش سهتایی (برش) از ماژول، دادههای خروجی را از پردازنده TrustedTM TMR دریافت کرده و دادههای خود را به یک رأیدهنده سختافزاری لایه ایمنی داخلی ارسال میکند. هر برش از دادههای رأیگیری شده برای کنترل خروجیها استفاده میکند. هر کانال خروجی از یک آرایه رأیگیری شده شش عنصری تشکیل شده است. آرایه سوئیچ خروجی، کنترل بدون وقفه و تحمل خطا را در شرایط خرابی سوئیچ خروجی فراهم میکند. سوئیچینگ خروجی و تشخیص خطا مطابق با الزامات سختگیرانه IEC-61508 SIL-3 برای خروجیهای First Fault - Fault Tolerant و Second Fault - Fail Safe است.
هنگامی که یک خطای ماژول شناسایی میشود، پردازنده TrustedTM TMR وضعیت ناسالم را علامتگذاری میکند و نیاز به تعویض ماژول را نشان میدهد. کنترل تا زمانی که یک ماژول جایگزین (سالم) در دسترس باشد، ادامه مییابد. ماژولهای جایگزین را میتوان در یک اسلات آماده به کار در کنار ماژول یا در یک SmartSlot تعیین شده با اتصال موقت به همان مجموعه ترمینال TrustedTM قرار داد.
هر خروجی توسط کاربر قابل تنظیم است تا بتواند مانیتورینگ خط دستگاههای میدانی متصل را انجام دهد تا سیمکشی میدانی و خرابی بار را تشخیص دهد. حفاظت خودکار در برابر جریان بیش از حد در هر مدار خروجی وجود دارد که نیاز به فیوز را از بین میبرد.
ماژولها را میتوان در هر اسلات ماژول ورودی/خروجی در یک شاسی پردازنده TrustedTM یا شاسی Expander قرار داد. پس از تنظیم پیکربندی ماژول ورودی/خروجی، کلیدزنی مکانیکی در تمام ماژولهای ورودی/خروجی در دسترس است تا از قرار دادن یک ماژول در یک اسلات نادرست جلوگیری شود.
پیکربندی ماژول با استفاده از مجموعه ابزارهای TrustedTM که روی یک ایستگاه کاری مهندسی اجرا میشود، انجام میشود. پس از پیکربندی و بارگذاری در کنترلر TrustedTM، ماژولهای جایگزین توسط پردازنده TMR به صورت آنلاین آموزش داده میشوند.
ویژگیها
۴۰ کانال خروجی TMR در هر ماژول
پنج گروه ایزوله از هشت خروجی برای هر کدام
آرایه خروجی با شش عنصر رأیگیری شده
تشخیص جامع و خودآزمایی
تضمینشده، خطای اول - تحملپذیر در برابر خطا، خطای دوم - ایمن در برابر خطا
مانیتورینگ خط بر اساس هر کانال
محافظت خودکار در برابر جریان بیش از حد - بدون نیاز به فیوز
ایزولاسیون نوری ۲۵۰۰ ولت DC
قابل تعویض داغ

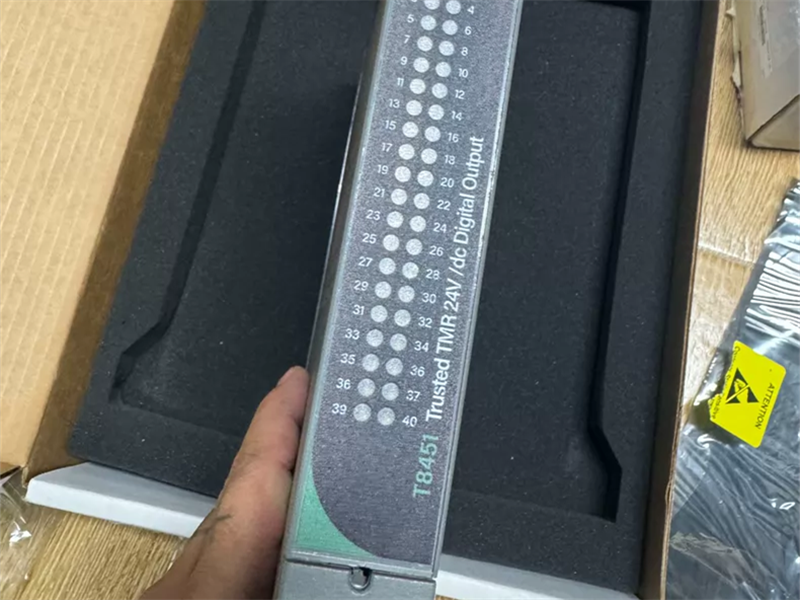

چراغهای LED وضعیت پنل جلویی برای هر کانال
نشانگرهای خطا و وضعیت ماژول
کاربردهای ایمنی IEC 61508، SIL 3
گزارش توالی رویدادها با وضوح ۱ میلیثانیه
پارامترها:
شماره مدل:T8451
نوع:تی ام آر
ولتاژ اسمی:۲۴ ولت جریان مستقیم
محدوده ولتاژ:۲۰-۳۲ ولت جریان مستقیم
افت ولتاژ: کمتر از ۴ ولت، معمولتعداد خروجیها۴۰ کانال
تعداد گروههای قدرت مستقل۵، هر کدام ۸ خروجی
ایزولاسیون مشترک میدانی
کار مداوم±250 ولت جریان مستقیم
حداکثر تحمل±۲.۵ کیلوولت جریان مستقیم
منبع تغذیه میدان ولتاژ خروجی
محدوده اندازهگیریولتاژ 0 تا 36 ولت DC
حداکثر تحمل۱- تا ۶۰ ولت جریان مستقیم
جریان نامی خروجی
پیوسته2A
مقاومت در برابر خاموش شدن خروجی (موثر)نشت)۳۳ هزار
مصرف برق (1A در هر کانال))۲۴ وات
تأخیر روشن/خاموش کردن خروجی0.5 میلیثانیه
خودآزمایی داخلی۲ دقیقه
حفاظت اتصال کوتاه خروجیخودکار
فیوزینگلازم نیست
ایمنی ذاتیمانع خارجی
نوع مدار مقاوم در برابر خطا، کاملاً سه برابر با نظارت بر خط اختیاری
سوالات متداول:
۱. آیا مشتری قبل از ارسال کالا، بازرسی را ترتیب میدهد؟
این مشکل را تایید کردم
2. مدت پرداخت چیست؟
فقط حواله بانکی
۳. دوره گارانتی از چه زمانی شروع میشود؟
یک سال از زمانی که مشتری کالا را دریافت میکند.
لینک دیتاشیت:
ماژول خروجی دیجیتال TMR سه گانه ICS T8451 پی دی اف برگه اطلاعات
