تولیدکننده |
ICS Triplex |
|
مدل |
T8310CX |
| شماره PN | T8310CX |
|
کاتالوگ |
PD-T8310 |
|
توضیحات |

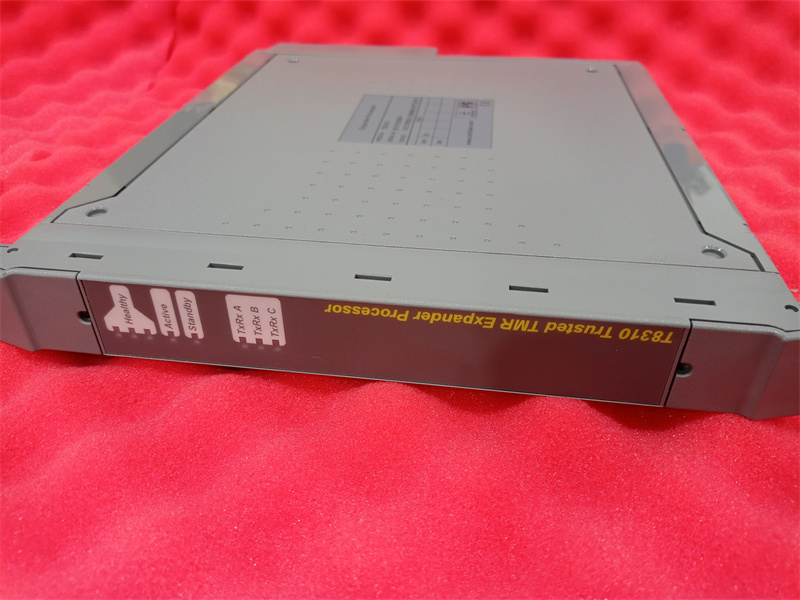

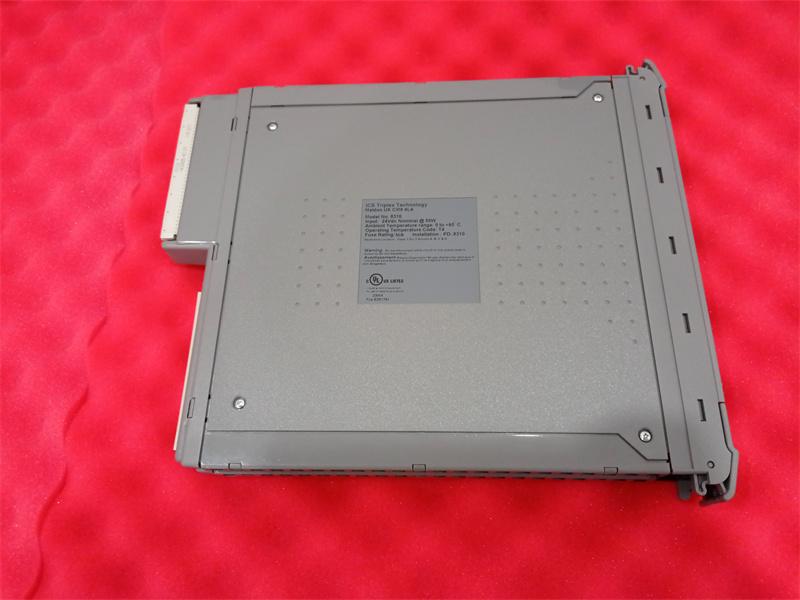

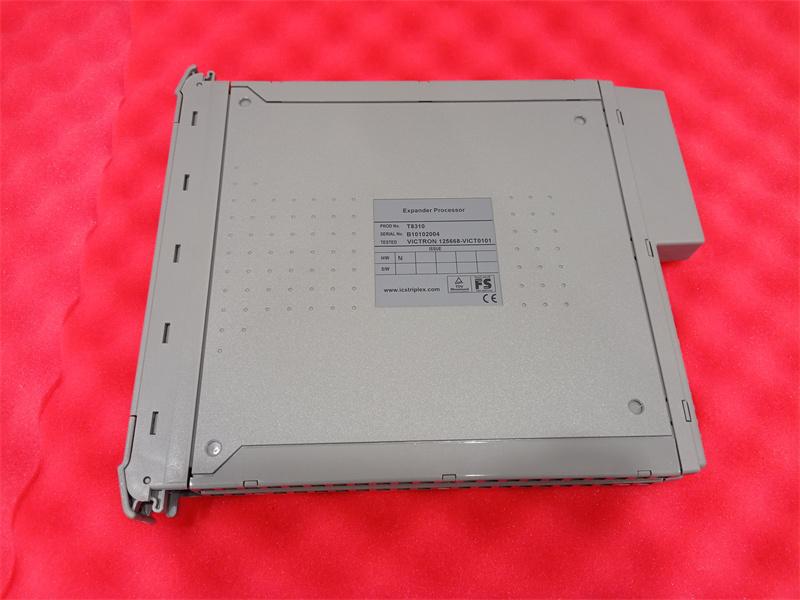

ماژول پردازنده توسعهدهنده |
| مبدأ | سوئد |
| کد HS |
85389099 |
| ابعاد |
30.3*26.6*3.1(CM) |
| وزن | 1.33 kg |
توضیحات:
ماژول پردازنده توسعهدهنده Trusted® TMR در شیارهای پردازنده شاسی توسعهدهنده Trusted قرار میگیرد و رابط «برده» بین گذرگاه توسعهدهنده و بکپلین شاسی توسعهدهنده را فراهم میکند. گذرگاه توسعهدهنده امکان پیادهسازی چندین سیستم شاسی را با استفاده از اتصالات کابل زوج بههمتابیده بدون شیلد (UTP) فراهم میکند، در حالی که قابلیتهای گذرگاه بینماژولی (IMB) با تحمل خطا و پهنای باند بالا حفظ میشوند.
ماژول، محصورسازی خطا را برای گذرگاه توسعهدهنده، خود ماژول و شاسی توسعهدهنده فراهم میکند و اطمینان میدهد که اثرات این خطاهای احتمالی محلی شده و دسترسپذیری سیستم به حداکثر برسد. این ماژول با معماری HIFT TMR دارای تحمل خطا است. تشخیصهای جامع، پایش و آزمایشها امکان شناسایی سریع خطا را فراهم میکنند. پیکربندیهای آمادهبهکار داغ و ماژول یدکی پشتیبانی میشوند و امکان راهبردهای تعمیر خودکار و دستی را فراهم میسازند.
پارامترها:
شماره مدل: T8310CX
نوع: TMR
ولتاژ نامی: 24 VDC
محدوده ولتاژ: 20-32 VDC
افت ولتاژ: سیگنالهای خروجی: 16، غیرمشترک
ردهبندی جریان
- حداکثر: 2A برای هر نقطه
- اضافهجریان لحظهای: 10A برای 10 ms
نشتی شاسی: نامشخص
فیوزها (روی ترمینال فیلد): 1 عدد برای هر خروجی، 2.5A با عملکرد سریع
ایزولاسیون نقطه: 1500 VDC
دمای کاری 0 °C تا +60 °C (+32 °F تا +140 °F)
دمای ذخیرهسازی -25 °C تا +70 °C (-13 °F تا +158 °F)
ویژگیها:
• عملکرد افزونهای سهگانه ماژولار (TMR)، با تحمل خطا (3-2-0).
• معماری تحمل خطای پیادهسازیشده در سختافزار (HIFT).
• رژیمهای اختصاصی تست سختافزار و نرمافزار که تشخیص خطا و زمانهای پاسخ بسیار سریعی را فراهم میکنند.
• مدیریت خودکار خطا بدون هشدارهای مزاحم.
• تعویض در حالت گرم.
• نشانگرهای پنل جلویی که سلامت و وضعیت ماژول را نمایش میدهند.
TRICONEX 3604E دارای قابلیتهای پایش بلادرنگ و تشخیص عیب است که به کاربران کمک میکند مشکلات را بهسرعت شناسایی و برطرف کنند و در نتیجه دسترسپذیری سیستم را بهبود میبخشد. انعطافپذیری: این کنترلر از انواع ماژولهای ورودی/خروجی پشتیبانی میکند و امکان پیکربندی و توسعه برای برآورده کردن نیازهای خاص کاربردی را فراهم میسازد.
-مدار حلقهبازگشت ولتاژ برای تأیید مستقل کلید و تشخیص خطاهای احتمالی.
-اتصال میدانی به یک ترمینالبلوک خارجی (ETP) نیاز دارد.
-کلیدگذاری مکانیکی، نصب صحیح را تضمین میکند.
-پایش بار و فیوز با نشانگرهای هشدار بار/فیوز.
سؤالات متداول:
1. آیا مشتری قبل از ارسال کالا، بازرسی را ترتیب میدهد؟
تأیید شد که این موضوع پذیرفته شده است
2. شرایط پرداخت چیست؟
فقط انتقال وجه بانکی
3. دوره گارانتی از چه زمانی آغاز میشود؟
یک سال از زمان دریافت کالا توسط مشتری.
لینک دیتاشیت:
ماژول پردازنده توسعهدهنده TMR تریپلکس T8310CX IcsPDFدیتاشیت
