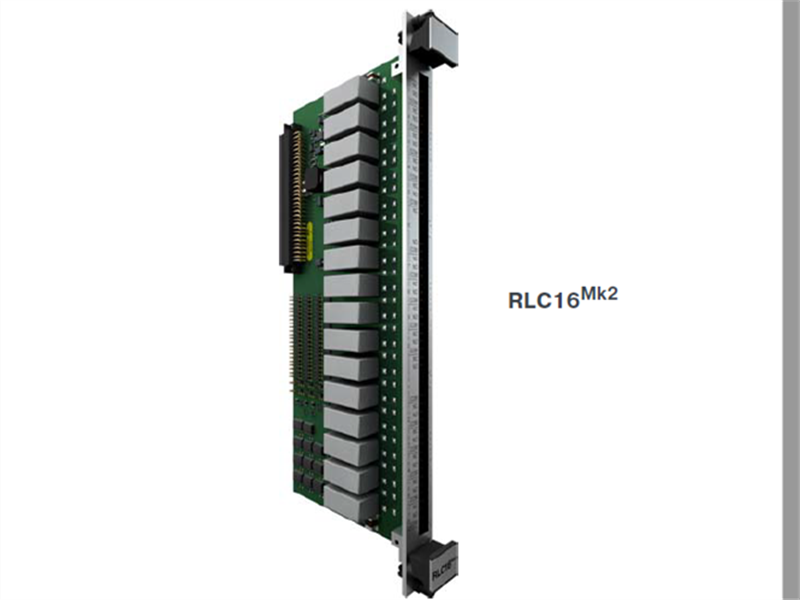

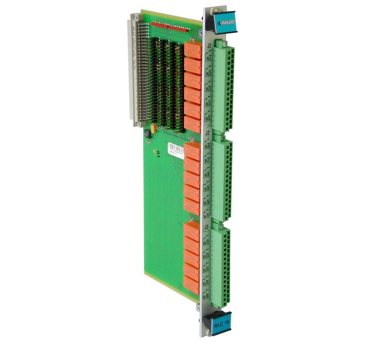

ماژول رله لرزش RLC16MK2 600-045 VM600Mk2

RLC16Mk2 یک واحد رله مستقل اختیاری در سیستم مانیتورینگ مکانیکی رک مونت VM600Mk2 نسل دوم است. هنگامی که چهار رله ارائه شده توسط یک کارت MPCAMk2 1OC4Mk2 برای یک کاربرد خاص کافی نباشد، ماژول اختیاری RLC16Mk2 می‌تواند خروجی رله را گسترش دهد. ماژول RLC16Mk2 باید تحت کنترل ماژول MPC4Mk2 مرتبط با خود عمل کند. این ماژول با هر دو رک استاندارد سیستم VM600Mk2 (ABE04x) و رک‌های فوق نازک (ABE056) سازگار است. این ماژول رله یک واحد تک اسلاته است که یک اسلات را در رک VM600Mk2 اشغال می‌کند: در پشت رک نصب می‌شود و مستقیماً از طریق دو کانکتور به صفحه پشتی رک متصل می‌شود.

ماژول RLC16Mk2 دارای 16 رله تک پل دو حالته (SPDT) قابل تنظیم توسط کاربر (RL1 تا RL16) برای نمایش از راه دور آلارم‌های سیستم و/یا اطلاعات وضعیت است. این ماژول رله توسط یک مدار کنترل که از عملکرد "ایمنی/خط" سیستم VM600Mk2 - یک سیگنال کنترل در سطح سیستم - پشتیبانی می‌کند، هدایت می‌شود. پس از تشخیص خطای سیستم، این سیگنال کنترل به طور خودکار تمام رله‌ها و خروجی‌های آنالوگ درون سیستم را به حالت ایمن هدایت می‌کند و قطع برق به موقع را در صورت بروز خطا تضمین می‌کند. ماژول رله از هر دو حالت قفل شونده و غیر قفل شونده پشتیبانی می‌کند که حالت خاص آن توسط ماژول MPC4Mk2 مرتبط پیکربندی و کنترل می‌شود.

ویژگی‌ها:

• سخت‌افزار سازگار با VibroSight از خط تولید ارتعاش‌سنج
• ماژول‌های رله VM600Mk2 (نسل دوم)
• موجود در نسخه‌های استاندارد و SIL (ایمنی)
• ۱۶ رله قابل تنظیم توسط کاربر
• خط ایمنی سیستم VM60oMk2 برای هدایت تمام رله‌های سیستم به حالت ایمن
• مانیتورینگ رله و منبع تغذیه با خروجی وضعیت ماژول
• رله‌های اپوکسی آب‌بندی شده با کنتاکت‌های تغییر وضعیت (SPDT)
• سازگار با رک‌های سیستم VM600Mk2 (ABE04x) و رک‌های باریک (ABE056)
• مطابق با استاندارد API 670
• نرم‌افزار قابل تنظیم
• درج و حذف ماژول‌ها به صورت زنده (تعویض در حین کار)

پارامترها:

دما

• دمای عملیاتی: ۲۰ تا ۶۵ درجه سانتیگراد (-۴ تا ۱۴۹ درجه فارنهایت)
• ذخیره سازی: -40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت)

• VDE 8 A در مقاومت ۲۵۰ VAc، ۱۰۰ هزار سیکل
• UL 10 A در مقاومت ۲۵۰ ولت آمپر، ۳۰ هزار سیکل.
