ماژول حفاظت و پایش وضعیت ارتعاشات ماشین آلات IOC4MK2 600-043

شرح:

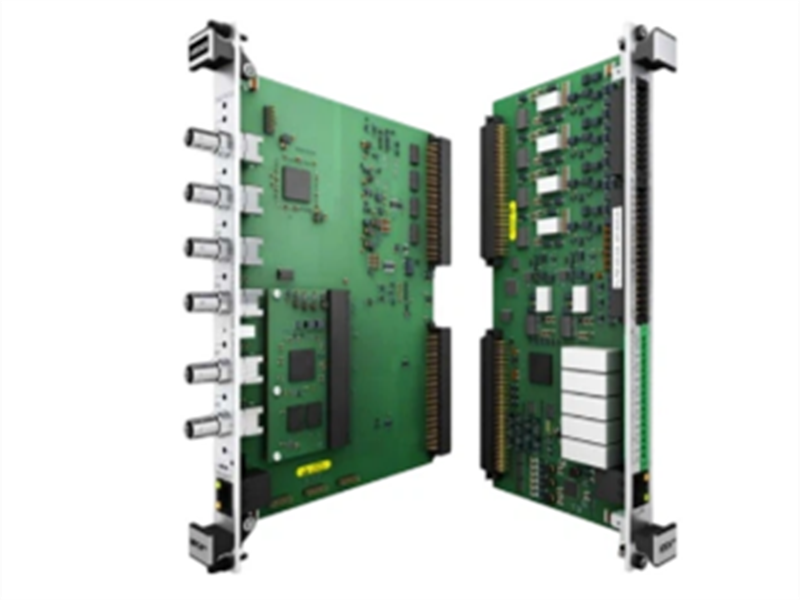

ماژول IOC4Mk2 یک ماژول ورودی/خروجی در سیستم مانیتورینگ دستگاه Meggitt VM600Mk2 است. این ماژول همیشه به صورت جفت با ماژول MPC4Mk2 استفاده می‌شود. وظیفه اصلی آن دریافت سیگنال‌ها از دستگاه‌های میدانی و ارسال دستورات کنترلی به ماژول مانیتورینگ MPC4Mk2 است.

این ماژول می‌تواند برای حفاظت و پایش وضعیت ماشین‌آلات دوار، مانند پایش ارتعاش و احتراق، به کار گرفته شود.

این ماژول تک عرض، یک اسلات رک را اشغال می‌کند و در پشت رک VM600Mk2، درست روبروی ماژول مانیتورینگ MPC4Mk2 نصب می‌شود و از طریق دو کانکتور مستقیماً به صفحه پشتی رک متصل می‌شود.

ماژول ورودی/خروجی IOC4Mk2 به پنج رله مجهز است. یک رله خطای مدار همه منظوره (FAULT) برای نشان دادن خطاها در ماژول MPC4Mk2 1OC4Mk2 استفاده می‌شود. چهار رله دیگر را می‌توان بسته به نیازهای کاربردی، معمولاً در حالت‌های معمولاً باز (NE) یا معمولاً بسته (NDE) و قفل یا باز، به طور متفاوتی پیکربندی کرد. این رله‌ها توسط مدار کنترل سیستم VM600Mk2 هدایت می‌شوند. هنگامی که یک خطا تشخیص داده می‌شود، مدار به طور خودکار تمام رله‌های OC4Mk2 و RLC16Mk2 و همچنین خروجی آنالوگ 1OC4K2 را به حالت ایمن هدایت می‌کند و در نتیجه اطمینان حاصل می‌شود که رله‌ها همیشه در صورت خرابی یک قطعه، از مدار خارج می‌شوند.

ویژگی‌ها:

چهار کانال دینامیک و دو کانال کمکی، قابل تنظیم به عنوان تاکومتر یا ورودی DC.

خط ایمنی سیستم VM60oMk2، که تمام رله‌های سیستم را به حالت ایمن هدایت می‌کند.

-عملکردهای تشخیصی (خودآزمایی داخلی (BIST)) بازخورد مداومی از وضعیت سلامت ماژول ارائه می‌دهند.

ورودی‌های قابل تنظیم جداگانه (با خروجی توان حسگر)، فیلترهای کانال، پردازش و خروجی‌ها - پشتیبانی از جمع‌آوری داده‌های همزمان (فرکانس ثابت یا ردیابی سفارش).

طیف با وضوح بالا (FFT) برای نظارت بر وضعیت: تا ۶۴۰۰ خط در هر ۱۰۰ میلی‌ثانیه.

- تا 10 خروجی پردازش شده در هر کانال.

- برای هر خروجی پردازش‌شده می‌توان چندین آلارم تنظیم کرد، با محدودیت‌های قابل تنظیم، هیسترزیس و تأخیرهای زمانی.

توابع منطقی -AND، OR و رأی اکثریت برای ترکیب اطلاعات هشدار و وضعیت.

پارامترها:

تعداد کانال‌ها: ۴ (کانال مستقل)
ورودی‌های ولتاژ

• محدوده اندازه‌گیری جریان مستقیم: 0 تا +20 ولت پیک یا 0 تا -20 ولت پیک
• محدوده اندازه‌گیری جریان متناوب: ±20 ولت-پیک
• محدوده اندازه‌گیری AC + DC: ±24 VPEAK-PEAK
• محدوده ولتاژ حالت مشترک: -50 تا +50 ولت DC
• نسبت رد حالت مشترک (CMRR): >55 دسی‌بل، تا 60 هرتز.
• >60 دسی‌بل، از 45 تا 65 هرتز.

• محدوده اندازه‌گیری جریان مستقیم: 0 تا 35 میلی‌آمپر
• محدوده اندازه‌گیری جریان متناوب: 30 میلی‌آمپر ساعت تا حداکثر جریان
• محدوده اندازه‌گیری AC + DC: +50 mApEAK-PEAK
• پهنای باند فرکانس: DC تا 20 کیلوهرتز

• دامنه: +1٪ از مقیاس کامل
• فاز: +۱ درجه از ۱۰ هرتز تا ۲ کیلوهرتز.
• :+15° از 2 تا 20 کیلوهرتز
• DC: + 0.85% از مقیاس کامل برای ورودی‌های ولتاژ (0 تا 10 ولت پیک).
• + ۱.۲۵٪ از مقیاس کامل برای ورودی‌های جریان (۰ تا ۲۰ میلی‌آمپر).
• محدوده ورودی پویا: >80 دسی‌بل، از 3 هرتز تا 20 کیلوهرتز
