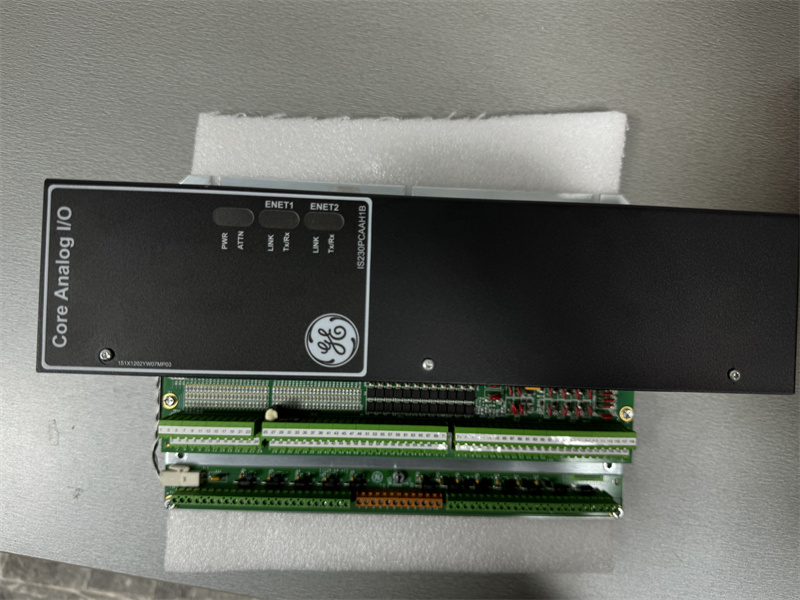

IS230TCATH1A ساخت GE MKVI، MKVIe، برد ترمینال آنالوگ مرکزی

شرح:

IS230TCATH1A یک ماژول مونتاژ برد ترمینال Core Analog (TCAT) است که توسط GE تحت سری Mark VIe توسعه داده شده است. ترمینال‌های ورودی/خروجی اضافی برای ماژول PCAA توسط برد ترمینال Core Analog (TCAT) ارائه می‌شوند. این برد، سیگنال‌های پخش شده به یک یا سه ماژول PCAA را مدیریت می‌کند. دوازده ورودی لرزه‌ای، دوازده ورودی LVDT، بیست و چهار ورودی 4-20 میلی‌آمپر و دو ورودی نرخ پالس مغناطیسی وجود دارد. هر بیست و چهار ورودی 4-20 میلی‌آمپر منبع تغذیه 24 ولت DC مخصوص به خود را دارند که نیمی از آنها روی TCAT و نیمی دیگر روی برد JGPA مجاور قرار دارد.

ویژگی‌های IS230TCATH1A

خروجی‌های TCAT از سه سیگنال رأی‌گیری شده در محدوده ۴ تا ۲۰ میلی‌آمپر تشکیل شده‌اند. ۱۲۰ ترمینال جعبه‌ای قابل اتصال به سبک اروپایی، نقاط ترمینال سیم میدان را فراهم می‌کنند. مجموعه‌ای از ۴۸ ترمینال، مجموعه‌ای از ۲۴ ترمینال و مجموعه دوم ۴۸ ترمینال، گروه‌بندی ترمینال‌ها را تشکیل می‌دهند.
۱۲ خروجی اضافی ۲۴ ولت DC برای دستگاه‌های ۴-۲۰ میلی‌آمپر، و همچنین ترمینال‌های سیم شیلد، توسط یک برد JGPA در مجاورت ترمینال‌های میدانی TCAT ارائه می‌شوند. کانکتور TCAT P3 یا P4، برق JGPA را که یک دیود است، از ماژول‌های PCAA متصل، تأمین می‌کند.

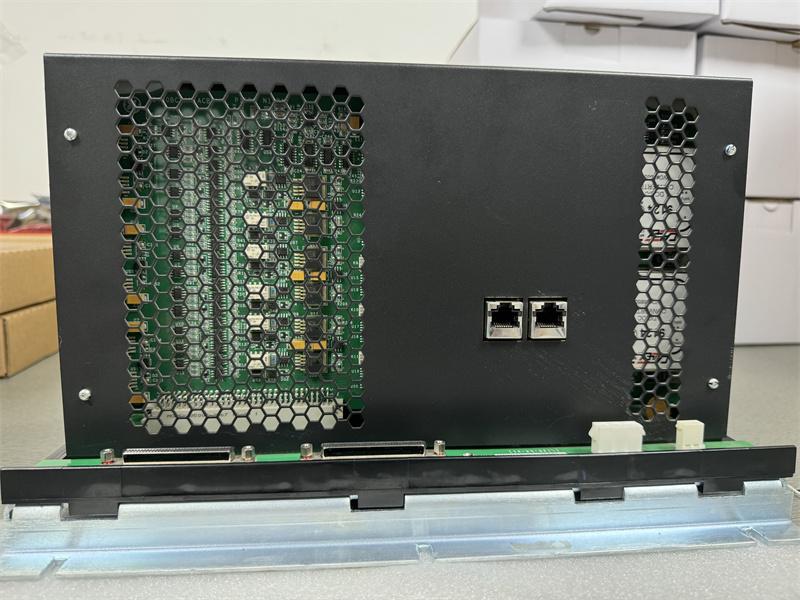

TCAT و یک یا چند ماژول PCAA از طریق جفت اتصالات ۶۸ پین به هم متصل می‌شوند. PR1 و PR2 از طریق PCAA به R IONet متصل می‌شوند. PS1 و PS2 به S متصل می‌شوند.
IONet از طریق PCAA. PT1 و PT2 از طریق PCAA به T IONet متصل می‌شوند.
هر اتصال کابلی دارای یک شناسه الکترونیکی است که توسط TCAT ارائه می‌شود. کابل‌ها همیشه به صورت جفت استفاده می‌شوند و شناسه الکترونیکی توسط PCAA برای اطمینان از قرارگیری صحیح کابل‌های TCAT استفاده می‌شود.

سوالات متداول:
1. مدت پرداخت چیست؟
فقط حواله بانکی.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

IS230TCATH1A ساخت GE MKVI، MKVIe، برد ترمینال آنالوگ مرکزی PDF برگه اطلاعات
