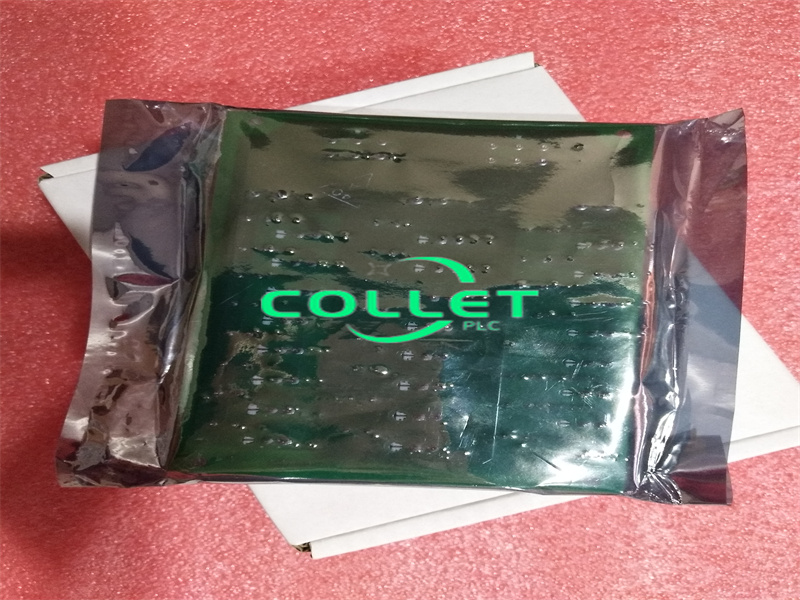

کارت توزیع IS200JPDSG1ACB GE MKVIe، PWR

شرح:

IS200JPDSG1ACB یک برد توزیع برق ۲۸ ولتی است که توسط جنرال الکتریک به عنوان بخشی از سری Mark VIe تولید شده و در سیستم‌های کنترل توزیع‌شده استفاده می‌شود. این برد، برق ۲۸ ولت DC را از مبدل‌های AC/DC یا DC/DC خارجی به سیستم کنترل تأمین می‌کند و بازخورد را از بسته ورودی/خروجی PPDA در سیستم مدیریت توزیع برق (PDM) ادغام می‌کند.

برد JPDS می‌تواند به اتصالات P1/P2 سیگنال بازخورد JPDB، JPDF و JPDE متصل شود تا یک بسته ورودی/خروجی PPDA تشکیل دهد. این برد با کانکتور DC-62 مورد استفاده در JPDS سازگار است.

این برد برای نصب آسان روی یک نگهدارنده فلزی که روی ریل DIN عمودی، اغلب در کنار سایر تابلوهای توزیع برق، نصب می‌شود، طراحی شده است. به عنوان یک جایگزین، می‌توان آن را به یک نگهدارنده فلزی سفارشی برای نصب مستقیم مجهز کرد.

این برد شامل یک کانکتور تشخیصی ۵۰ پین است که در هر دو قسمت بالا و پایین قرار دارد. اتصال به زمین از طریق براکت فلزی انجام می‌شود که به ارت عملکردی سیستم (FE) یا پایه پشتی متصل می‌شود.

برد JPDS برق را از کابل‌های برق به کانکتورهای JR، JS و JT توزیع می‌کند. هنگام نصب یک بسته ورودی/خروجی PPDA، JPDS باید طوری نصب شود که چراغ‌های نشانگر روی بسته به وضوح قابل مشاهده باشند. در صورت استفاده از دو برد JPDS، آنها را طوری قرار دهید که دسترسی آسان به اتصالات برد ترمینال امکان‌پذیر باشد. قرارگیری دقیق JPDS در یک پنل انعطاف‌پذیر است.
کانکتورهای P1 و P2 برای انتقال سیگنال بازخورد بسیار مهم هستند: P1 سیگنال‌های بازخورد را به بردی با بسته ورودی/خروجی PPDA ارسال می‌کند، در حالی که P2 بازخورد را از سایر بردهای توزیع برق دریافت کرده و آن را برای PPDA به P1 هدایت می‌کند. مسیریابی دقیق کابل بازخورد از JPDS P2 به سایر بردهای توزیع برق مهم است.

برد JPDS می‌تواند از سه باس برق ۲۸ ولت DC مستقل پشتیبانی کند یا آنها را در یک باس داخلی واحد ترکیب کند. هر باس می‌تواند تا ۲۵ آمپر را با یک زمین مشترک با جریان نامی ۷۵ آمپر، تحمل کند. این پیکربندی امکان استفاده از منابع تغذیه جداگانه برای کنترل‌کننده‌های R، S و T و ورودی/خروجی‌های آنها را فراهم می‌کند، بنابراین خرابی در یک منبع تغذیه فقط بر یک کنترل‌کننده و ورودی/خروجی‌های مرتبط با آن تأثیر می‌گذارد.
این برد شامل یک خروجی برق اختصاصی ۲۸ ولت دیود-OR برای بسته ورودی/خروجی PPDA است تا حتی در صورت خرابی منبع تغذیه کانال، بازخورد برق ثابتی را تضمین کند. به عنوان یک جایگزین، می‌توان از یک پیکربندی جامپر بین پیچ‌های اتصال باس ۲۸ ولت R، S و T در TB1 و TB2 برای ایجاد یک منبع تغذیه ۲۸ ولت واحد و قابل اعتماد استفاده کرد.
علاوه بر این، می‌توان از ترمینال‌های پیچی برای اتصال باس‌های برق از دو برد JPDS مجاور استفاده کرد که امکان ویژگی‌هایی مانند کاربردهای Duplex یا TMR، افزایش خروجی‌های JPDP و افزونگی منبع تغذیه برای کانال‌های برق R، S و T جداگانه با منبع تغذیه ورودی دوگانه برای هر باس را فراهم می‌کند.
در برخی موارد، ممکن است از یک باس باتری به عنوان منبع تغذیه پشتیبان استفاده شود. هنگام استفاده از سیستم باتری زمین شده به عنوان ورودی، دیودهای خارجی اضافی برای جداسازی باتری از باس داخلی مورد نیاز است.

برد JPDS برق ۲۸ ولت DC را از منابع انتخاب شده به بردهای JPDP (که پک‌های ورودی/خروجی را تغذیه می‌کنند) و رک‌های کنترل منتقل می‌کند. این برد از کانکتورهای JR، JS و JT برای تأمین ورودی برق ۲۸ ولت استفاده می‌کند.
JR، JS و JT سه کانکتور ورودی برق ۲۸ ولتی هستند که دارای دو اتصال مثبت و سه اتصال منفی می‌باشند. این برد همچنین شامل سه ورودی سلامت منبع تغذیه است که دو ورودی تماس خشک برای هر منبع تغذیه جهت اهداف تشخیصی در نظر گرفته شده است.
اتصالات شش پین J1، J2، J3، J4، J5 و J6 خروجی‌ها را به کارت‌های JPDP (3x2 Mate-N-Lok) تغذیه می‌کنند و دقیقاً با پین‌های تعیین‌شده در JPDP مطابقت دارند. JPDS می‌تواند مستقیماً به حداکثر شش برد JPDL متصل شود.
هر یک از سه خروجی - JAR، JAS و JAT - شامل یک چوک حالت مشترک برای کاهش نویز و یک فیوز با ضریب دمایی مثبت برای محدود کردن جریان است.
باس داخلی ۲۸ ولت از طریق ترمینال‌های پیچی روی TB1 و TB2 قابل دسترسی است و حداکثر ظرفیت جریان مداوم آن برای ترمینال‌های R، S و T، ۳۵ آمپر است. بردها را می‌توان با استفاده از این ترمینال‌ها به هم متصل کرد و یک ترمینال پیچی ۷۵ آمپری برای اتصال به زمین در نظر گرفته شده است.
بسته ورودی/خروجی تشخیص توان PPDA از طریق یک کانکتور DC-62 متصل می‌شود و به PPDA اجازه می‌دهد تا JPDS و همچنین حداکثر پنج برد توزیع توان اضافی را رصد کند.
