تولید
|
جنرال الکتریک |
مدل
|
IS220YAICS1AJ
|
شماره پ.ن. |
IS220YAICS1AJ
|
کاتالوگ
|
MKVIe |
توضیحات
|
بسته ورودی/خروجی آنالوگ
|
مبدا |
ایالات متحده (ایالات متحده)
|
کد HS |
۸۵۳۸۹۰۹۱
|
ابعاد |
10 * 8 * 6 (سانتی متر)
|
وزن | ۱.۰ کیلوگرم |
شرح:

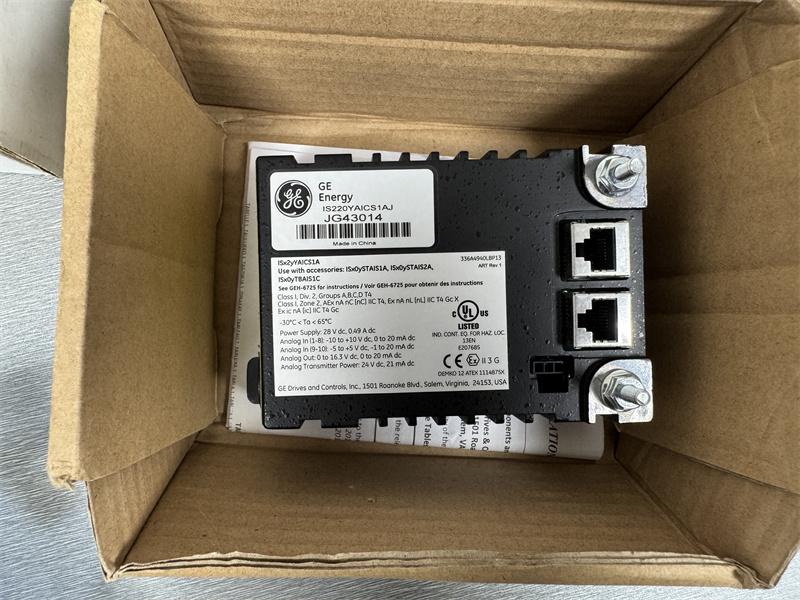

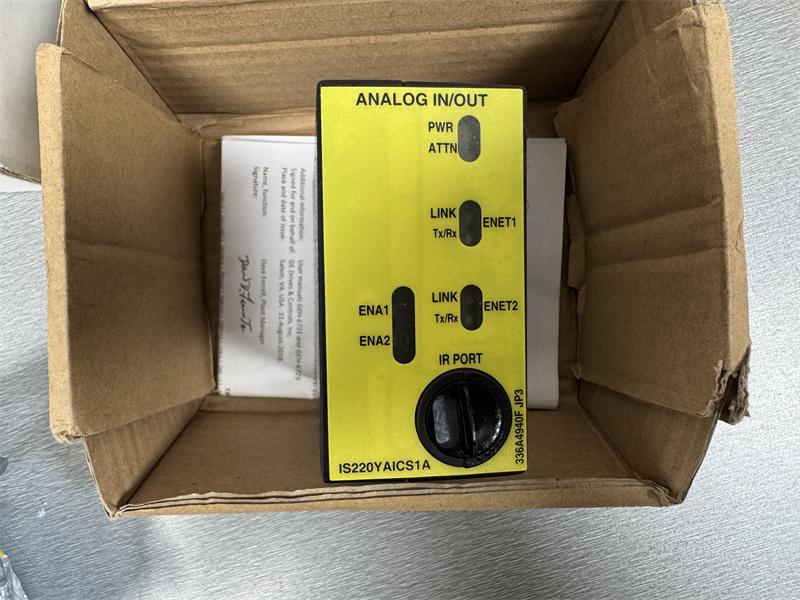

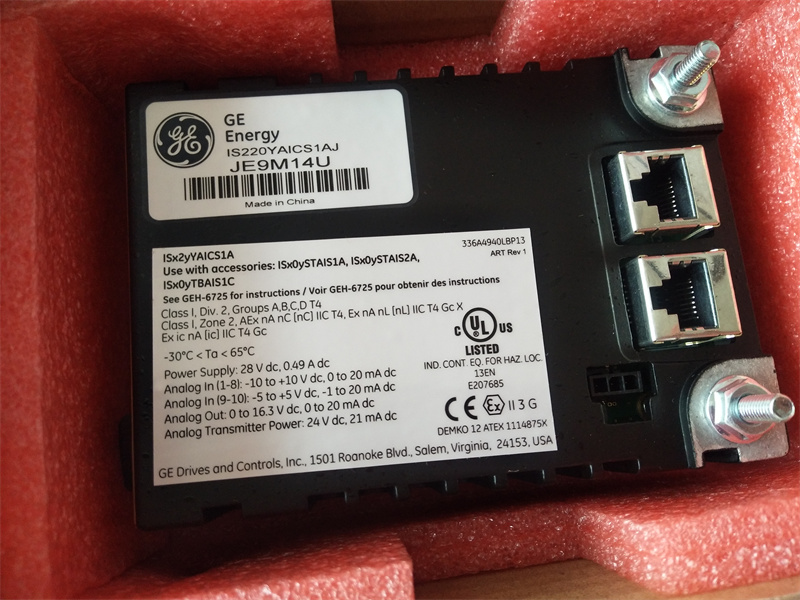

ماژول ورودی/خروجی آنالوگ کنترل IS220YAICS1AJ Mark VleS
IS220YDIAS1A یک ماژول ورودی/خروجی با تماس گسسته از جنرال الکتریک است. این ماژول برای استفاده در سیستم کنترل Mark VIe Speedtronic برای کنترل صنعتی گاز و بخار طراحی شده است. در حالی که برای هر دو تنظیمات گاز و بخار قابل استفاده است، سری Mark VIe که این دستگاه IS220YDIAS1A متعلق به Mark VIe است، یکی از آخرین سیستمهای Speedtronic طراحی شده توسط GE در یک خط طولانی از سیستمهای کنترل صنعتی است که تحت نام Speedtronic به بازار عرضه میشوند. این بدان معناست که سری سیستم کنترل توربین Mark VIe بزرگتر این دستگاه IS220YDIAS1A یکی از تحسینشدهترین سری محصولات جنرال الکتریک مارک در بازار صنعتی خودکار بزرگتر است. سری سیستم کنترل توربین Mark VIe این دستگاه IS220YDIAS1A علاوه بر این، یک گام قابل توجه نسبت به سری قبلی Mark V است زیرا کاربردهای بالقوه آن از مجموعههای درایو خودکار توربین گازی و بخار به مجموعههای درایو خودکار توربین بادی نیز گسترش یافته است.
نکات و مشخصات سختافزاری
IS220YDIAS1A بخشی از سیستم کنترل Mark IVe یا بخشی از سیستم ایمنی عملکردی Mark VIeS است. به عنوان یک بسته ورودی/خروجی، این ماژول برای اتصال و استفاده با بردهای ترمینال خاص مانند IS200STCIS1A و 2A، IS400STCIS1A یا 2A یا IS400TBCIS2C طراحی شده است. IS220YDIAS1A دارای یک منبع تغذیه داخلی با ولتاژ اسمی 28.0 VDC است. هر دو ورودی تماسی و خروجیهای مرطوب کننده تماسی دارای حداکثر ولتاژ 32 VDC هستند. IS220YDIAS1A هم دارای مجوز UL و هم دارای علامت CE است. میتوان از آن در مکانهای خطرناک و غیر خطرناک استفاده کرد. رتبهبندیها برای استفاده در مکانهای خطرناک را میتوان در اسنادی مانند GEH-6725 GE یافت. این ماژول ورودی/خروجی برای استفاده در شرایط محیطی بین -35 و +65 درجه سانتیگراد طراحی شده است. قبل از هرگونه تصمیمگیری برای خرید این محصول از سری سیستم کنترل توربین IS220YDIAS1A Mark VIe، توجه به این نکته ضروری است که برد IS220YDIAS1A که در اینجا ارائه شده، دستگاه اصلی با نقش عملکردی مورد نظر برای سری Mark VIe نیست، زیرا همانطور که توسط GE توضیح داده شده است، برد مدار چاپی IS220YDIAS1A از مشخصات و ابعاد عملکرد اولیه خود از طریق نسخه استاندارد محصول با رتبه A ویرایش شده است.
ترکیبهای بسته ورودی/خروجی و برد ترمینال زیر برای استفاده در مکانهای خطرناک تأیید شدهاند:
• بسته ورودی/خروجی آنالوگ Mark VIe مدل IS220PAICH1A
با بردهای ترمینال (لوازم جانبی) IS200STAIH1A، IS200STAIH2A یا IS200TBAIH1C
• بسته ورودی/خروجی آنالوگ Mark VIe مدل IS220PAICH1B
با بردهای ترمینال (لوازم جانبی) IS200STAIH1A، IS200STAIH2A یا IS200TBAIH1C
• بسته ورودی/خروجی آنالوگ ایمنی Mark VIeS مدل IS220YAICS1A
با بردهای ترمینال (لوازم جانبی) IS200STAIS1A، IS400STAIS1A، IS200STAIS2A، IS400STAIS2A،
IS200TBAIS1C یا IS400TBAIS1C
• بسته ورودی/خروجی آنالوگ ایمنی Mark VIeS مدل ISx2yYAICS1B (که در آن x = 2 یا 4 و y = 0 یا 1 است)
با بردهای ترمینال (لوازم جانبی) ISx0ySTAIS1A، ISx0ySTAIS2A یا ISx0yTBAIS1C
تابلوهای ترمینال در ستون تجهیزات برای
ماژولهای ورودی/خروجی زیر:
IS220YAICS1A
IS220YAICS1B با ATEX Zone 2 بهروز شده، گروه IIC
صدور گواهینامه
IS221YAICS1B گواهینامه ATEX Zone 2، گروه IIC را بهروزرسانی کرد
IS220YDIAS1A
مشخصات و گواهینامههای IS220YDIAS1B
IS220YDOAS1A
IS220YDOAS1B با ATEX Zone 2 بهروز شده، گروه IIC
صدور گواهینامه
IS221YDOAS1B گواهینامه ATEX Zone 2، گروه IIC را بهروزرسانی کرد
IS420YVIBS1B
لینک برگه اطلاعات:
IS220YAICS1AJ GE MKVIe، بسته ورودی/خروجی آنالوگ، دارای رتبه SIL
پی دی اف
برگه اطلاعات
