تولید
|
جنرال الکتریک |
|
مدل
|
IS200TCSAS1ACB |
| شماره پ.ن. |
IS200TCSAS1ACB
|
|
کاتالوگ
|
مارک ششم
|
|
توضیحات
|
برد ترمینال ماژول آنالوگ
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۳۳ * ۱۷.۸ * ۵ (سانتی‌متر)
|
| وزن | ۰.۹ کیلوگرم |
شرح:

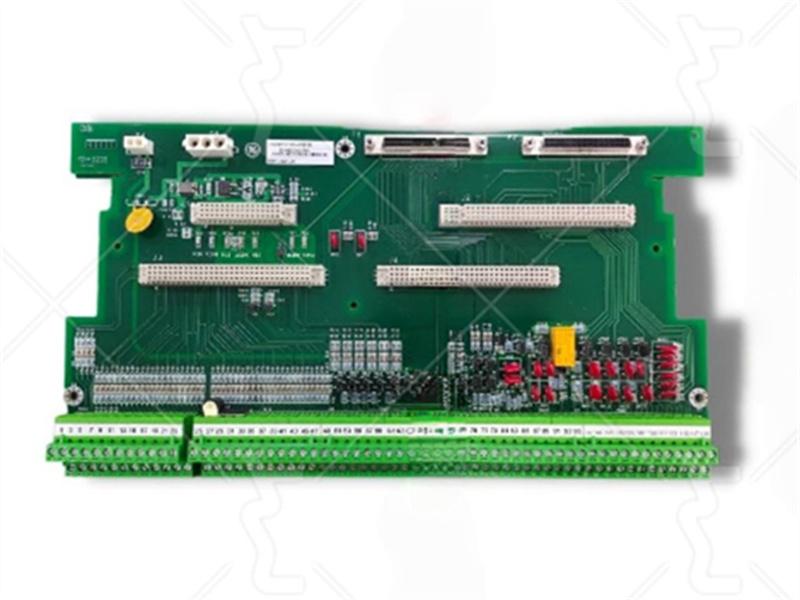

IS200TCASH1ACB یک برد ترمینال است که توسط جنرال الکتریک به عنوان بخشی از سری Mark VIe مورد استفاده در سیستم‌های کنترل توربین توزیع‌شده GE تولید و طراحی شده است. برد ترمینال IS200TCAS ترمینال‌های مشتری و مسیردهی سیگنال را به بردهای BCAA و BCAB فراهم می‌کند. TCAS توان کنترلی 28 ولت را از طریق کانکتور P5 دریافت می‌کند. سپس از طریق کانکتور P4، توان را به یک برد JGPA در محل اتصال شیلد کابل ورودی ارائه می‌دهد. TCAS کانکتورهای 68 پین P1 و P2 را برای کابل‌های برد ترمینال IS200TCAT فراهم می‌کند. برد ترمینال TCAS که در داخل ماژول قرار دارد، سیگنال‌ها را به کانکتورهای بردهای پردازش آنالوگ BCAA و BCAB هدایت می‌کند.
ویژگی‌ها:
-به عنوان یک ماژول آنالوگ ورودی/خروجی فرعی در سیستم کنترل توربین Mark VIe شرکت GE عمل می‌کند.
-ارتباط با کنترلر اصلی از طریق
آی‌اس‌بی‌اس
- سیگنال‌های ورودی/خروجی آنالوگ را برای نظارت و کنترل عملیات توربین مدیریت می‌کند.
-با سایر قطعات Mark VIe مانند ... کار می‌کند.
IS200ERDCG1AED
(کنترلر) و سایر ماژول‌های ورودی/خروجی.
سوالات متداول:
۱.
آیا مدل جایگزینی برای IS200TCSAS1ACB وجود دارد؟
IS200TCSAS1A
۲.
چگونه تشخیص دهیم که IS200TCSAS1ACB معیوب است؟
- اختلال در نشانگر وضعیت ماژول
-سیستم کنترل دزدگیر
لینک دیتاشیت:
IS200TCSAS1ACB
برد ترمینال ماژول آنالوگ GE MKVI
پی دی اف
برگه اطلاعات
