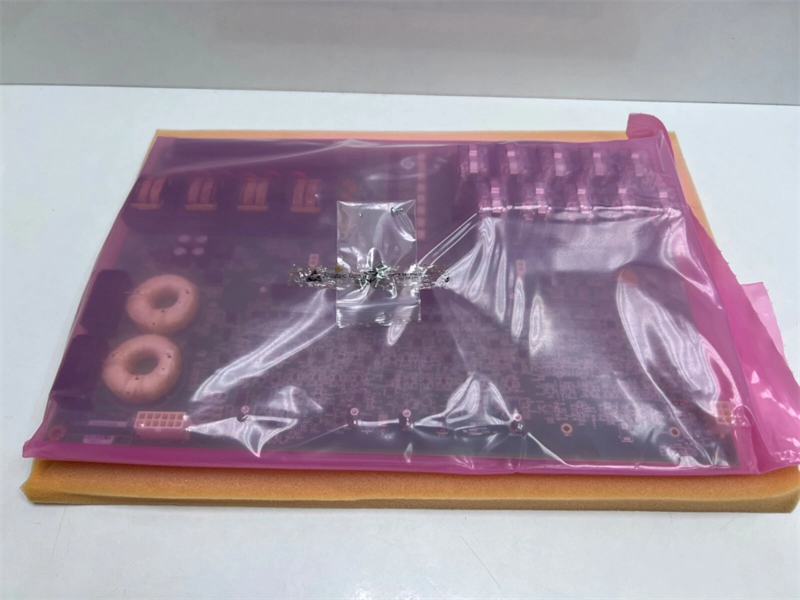

تولید
|
جنرال الکتریک |
|
مدل
|
IS200ESYSH1A |
| شماره پ.ن. | IS200ESYSH1A |
|
کاتالوگ
|
EX2100e
|
|
توضیحات
|
کارت TMR ورودی/خروجی سیستم
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۳۳ * ۱۸ * ۸ (سانتی متر)
|
| وزن | ۱.۳ کیلوگرم |
شرح:
مدل IS200ESYSH1A بخشی از سری مدلهای کنترلکننده تحریک EX2100e است که توسط سیستمهای صنعتی جنرال الکتریک تولید میشود. مخفف عملکردی این مدل ESYS است که مخفف عبارت EX2100e System Interface Board for Customer I/O میباشد.
سیستم رگولاتور EX2100e در پیکربندیهای مختلفی موجود است تا انعطافپذیری کنترلی را برای سیستمهای تریستوری و رگولاتور فراهم کند. برای سیستمهای رگولاتور کوچک، دو ماژول مبدل توان مدولاسیون پهنای پالس (PWM) با استفاده از ترانزیستورهای دوقطبی با گیت عایقشده (IGBT) خروجی نامی تا 35 آمپر یا 120 آمپر را فراهم میکنند. این سیستمها میتوانند از کاربردهای زیر پشتیبانی کنند:
• ترانسفورماتورهای جریان اشباع / ترانسفورماتورهای پتانسیل توان (SCT/PPT) رگولاتور
• رگولاتور محرک بدون جاروبک
• رگولاتور تحریک چرخشی جریان مستقیم (dc)
در کاربردهای رگولاتور SCT/PPT و رگولاتور تحریک چرخشی dc، سیستم رگولاتور EX2100e میتواند اثر ثابت زمانی تحریک را غیرحساس کند. این سیستم شامل اندازهگیری مستقیم ولتاژ و جریان میدان ژنراتور برای افزایش سرعت پاسخ به گذراهای سیستم است.
معماری این دستگاه شامل یک کنترل واحد با یک ماژول کنترل توان (PCM) یا کنترل دوگانه با دو PCM است که شامل یک زیرسیستم رابط مشتری، رابط اپراتور محلی تشخیصی اختیاری (صفحه لمسی)، رابط لمسی از راه دور رابط اپراتور کنترل اختیاری (COI)، ماژول ورودی توان کنترل و PCM میشود. PCM شامل یک زیرسیستم رابط پل، پل برق، شبکههای فیلتر AC و DC اختیاری و دستگاههای ایزولاسیون جریان متناوب (ac) و/یا DC است. برای افزایش قابلیت ورودی و خروجی (I/O)، میتوان ماژولهای I/O کنترل IONet VersaMax® یا Mark* VIe را اضافه کرد.
سیستم رگولاتور EX2100e از ارتباط شبکه محلی اترنت (LAN) با موارد زیر پشتیبانی میکند:
• کنترلهای توربین و ICS، HMI، Historian مبتنی بر Proficy*، Historian رابط برنامهنویسی (مبتنی بر PI)، سیستم مانیتورینگ در محل (OSM) و COI
• ماژولهای ورودی/خروجی توسعهیافته با استفاده از پروتکل Ethernet Global Data (EGD)
• DCS مشتری از طریق اترنت یا واحد ترمینال از راه دور اترنت Modbus (RTU)
• برنامه ToolboxST*
• پشتیبانی در محل GE* برای نظارت و تشخیص
IS200ESYSH1A به گونهای طراحی شده است که تمام رابطهای ورودی و خروجی لازم را مدیریت کند. این شامل ورودیهای PT و CT، خروجیهای رله عمومی و تریپ، ورودیها و خروجیهای آنالوگ و همچنین ورودیهای کنترل دیجیتال میشود. این رابطها از طریق بردهای ترمینال نصب شده روی برد ESYS از طریق نوارهای ترمینال آنها که اتصالات ترمینال را ارائه میدهند، برقرار میشوند. این بردهای دختر معمولاً بردهای HSSL یا HSLA هستند.

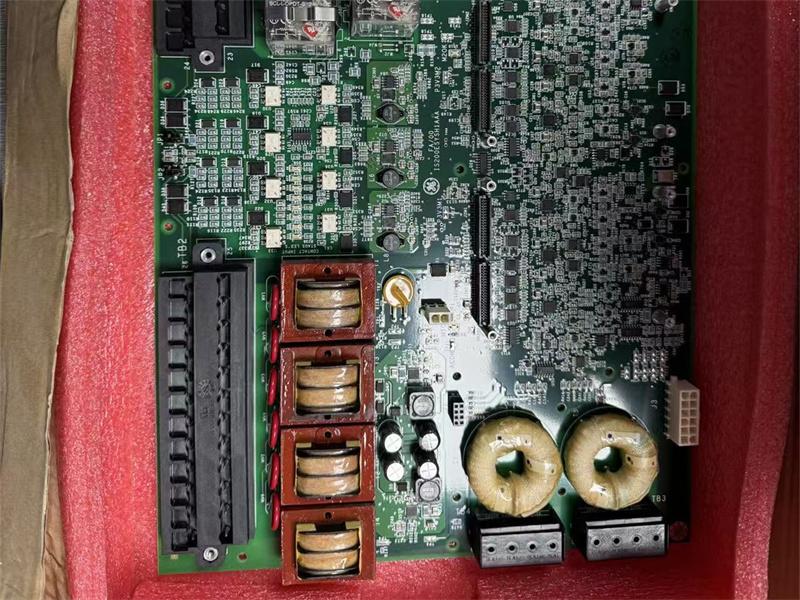

برد IS200ESYSH1A خود دارای ترانسفورماتورهای ایزوله است که اندازهگیریهای جریان و ولتاژ ژنراتور را انجام میدهند. این برد میتواند از دو ورودی ولتاژ PT سه فاز و دو ورودی CT مراقبت کند. همچنین میتواند ورودیهای آنالوگ (۴ تا ۲۰ میلیآمپر یا +/- ۱۰ ولت) را مدیریت کند. علاوه بر این، این برد از ورودی/خروجیهای کنتاکت تحریک پشتیبانی میکند و دارای دو خروجی رله تریپ است که یک دستگاه قفل مشتری را فعال میکند.
برای اطلاعات بیشتر در مورد IS200ESYSH1A و کاربردهای آن، لطفاً به مستندات ارائه شده در سایت ما مانند راهنمای کاربر سیستمهای رگولاتور کنترل تحریک GEA-S1310A EX2100e با جریانهای ۳۵ آمپر و ۱۲۰ آمپر مراجعه کنید. در صفحه هشتم، نمودار بلوکی سیستم کنترل دوگانه رگولاتور EX2100e وجود دارد که جزئیات اتصال مدل خارجی IS200ESYSH1A و نحوه عملکرد آن را شرح میدهد.
سوالات متداول:
۱. ماژول ورودی/خروجی چگونه به قابلیت اطمینان سیستم کمک میکند؟
پردازش سیگنال در زمان واقعی، تشخیص خطا و پشتیبانی افزونگی برای عملیات بحرانی را تضمین میکند و خطر خرابی در سیستم تحریک را کاهش میدهد.
۲. مقادیر معمول ولتاژ و جریان برای کانالهای ورودی/خروجی دیجیتال چقدر است؟
سطوح ولتاژ ورودی دیجیتال رایج ۲۴ ولت DC یا ۴۸ ولت DC هستند و رلههای خروجی دیجیتال میتوانند تا ۲۵ ولت AC یا ۳۰ ولت DC را با جریان نامی ۲ آمپر تا ۵ آمپر ارائه دهند.
لینک دیتاشیت:
IS200ESYSH1A توسط GE EX2100e، کارت ورودی/خروجی سیستم TMR ایجاد شده است.
