تولید
|
جنرال الکتریک |
|
مدل
|
آی سی 752SPL013 |
| شماره پ.ن. | آی سی 752SPL013 |
|
کاتالوگ
|
EX2100
|
|
توضیحات
|

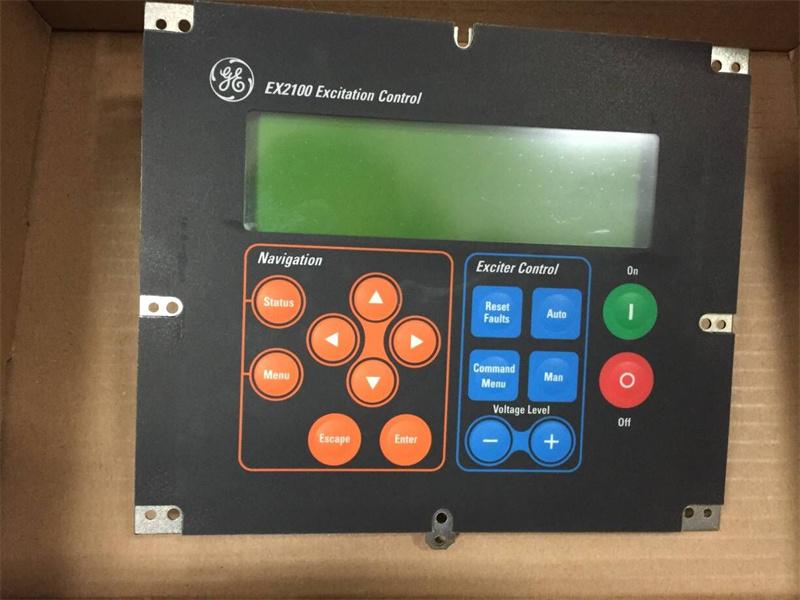

مونتاژ صفحه کلید
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
25 * 18 * 6 (سانتی متر)
|
| وزن | ۱.۵ کیلوگرم |
شرح:
ماژول صفحه کلید را میتوان در حالی که EX2100 برق دارد تعویض کرد. سایر بردها و قطعات فقط باید زمانی تعویض شوند که EX2100 برقش قطع شده باشد.

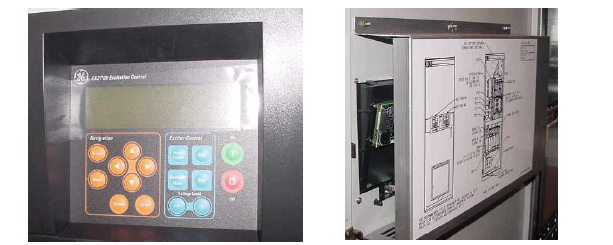

۱. شش مهرهای که پوشش محافظ صفحه کلید را محکم میکنند، باز کنید و آن را از پشت درب کابینت جدا کنید (شکل ۳-۲ را ببینید).
۲. تمام کابلها را از صفحه کلید جدا کنید.
۳. پیچهای نصب صفحه کلید را باز کنید و صفحه کلید را بردارید.
۴. صفحه کلید جدید را در همان موقعیتی که صفحه کلید برداشته شده قرار دهید و آن را با پیچهای باز شده در مرحله ۳ نصب کنید.
۵. مطابق جدول ۳-۱، یراقآلات را سفت کنید.
۶. پوشش محافظ صفحه کلید را که در مرحله ۱ برداشته شده بود، دوباره نصب کنید.
سوالات متداول:
۱. صفحه کلید/نمایشگر DDI در IC752SPL013 خاموش است؟
۱. آیا دوشاخهها به درستی وصل شدهاند؟
۲. چراغهای LED روی برد EPSM را برای نمایش صحیح ولتاژ بررسی کنید.
۳. برد DSPX را از نظر عملکرد صحیح بررسی کنید.
۴. برد DSPX یا صفحه کلید/DDI را تعویض کنید.
۲. صفحه کلید/DDI آی سی ۷۵۲ اس پی ال ۰۱۳ کار نمیکند، هیچ خطایی نمایش داده نمیشود؟
۱. آیا دوشاخهها به درستی نصب شدهاند؟
۲. برد DSPX را از نظر عملکرد صحیح بررسی کنید.
۳. برد DSPX یا صفحه کلید/DDI را تعویض کنید.
لینک دیتاشیت:
IC752SPL013 GE EX2100، مجموعه صفحه کلید
پی دی اف
برگه اطلاعات
