تولید
|
هیما
|
|
مدل
|
ایکس-ایآی ۳۲ ۰۱
|
|
شماره پ.ن.
|
۹۸۵۲۱۰۲۱۳
|
|
کاتالوگ
|
H41q
|
|
توضیحات
|
ماژول ورودی آنالوگ
|
|
اوریگ
در
|
آلمان
|
|
اچ اس سی
او دی
|
۸۵۳۸۹۰۹۱
|
|
ابعاد
|
31 * 30 * 2.5 (سانتی متر)
|
|
وزن
|
۱.۴ کیلوگرم |

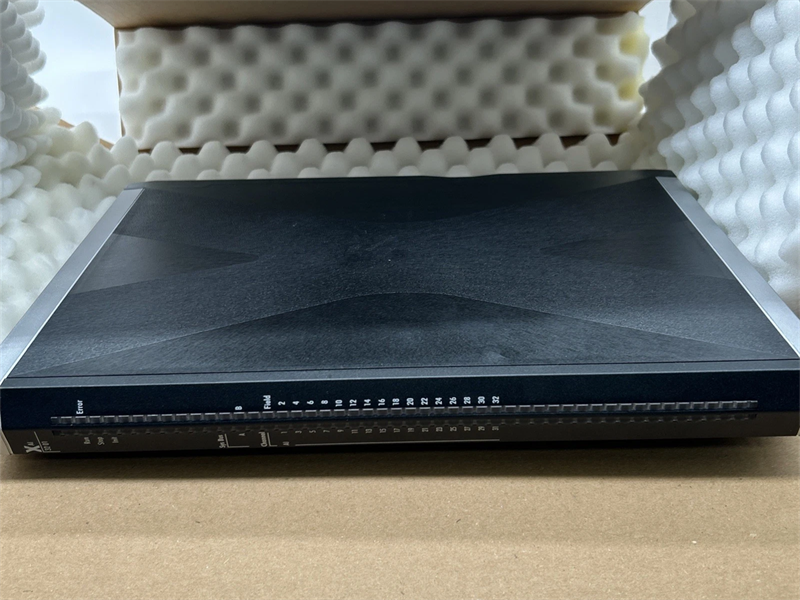

ماژول ورودی آنالوگ X-AI 32 01 برای استفاده در سیستم الکترونیکی قابل برنامهریزی (PES) HIMax در نظر گرفته شده است.
این ماژول در هر یک از شیارهای صفحه پایه قرار میگیرد، به استثنای شیارهایی که برای ماژولهای گذرگاه سیستم رزرو شدهاند. برای اطلاعات بیشتر، به دفترچه راهنمای سیستم (HI 801 001 E) مراجعه کنید.
این ماژول برای ارزیابی حداکثر 32 مورد استفاده قرار میگیرد.
آنالوگ
سیگنالهای ورودی.
این ماژول دارای گواهینامه TÜV برای کاربردهای مرتبط با ایمنی تا SIL 3 (IEC 61508، IEC 61511 و IEC 62061)، Cat. 4 و PL e (EN ISO 13849-1) است.
برای اطلاعات بیشتر در مورد استانداردهای مورد استفاده برای آزمایش و تأیید ماژول و سیستم HIMax، به دفترچه راهنمای ایمنی HIMax (HI 801 003 E) مراجعه کنید.
عملکرد ایمنی
این ماژول جریان دستگاههای متصل را با دقت ایمنی اندازهگیری میکند و حداقل ولتاژ تضمینشده را برای منبع تغذیه فرستنده فراهم میکند.
عملکرد ایمنی مطابق با SIL 3 انجام میشود.
واکنش در صورت بروز خطا
اگر خطایی رخ دهد، ماژول حالت امن را اتخاذ میکند و متغیرهای ورودی اختصاص داده شده، مقدار اولیه (مقدار پیشفرض = 0) را به برنامه کاربر منتقل میکنند.
مقادیر اولیه باید روی ۰ تنظیم شوند تا اطمینان حاصل شود که متغیرهای ورودی در صورت بروز خطا، مقدار ۰ را به برنامه کاربر منتقل میکنند. اگر مقدار خام به جای مقدار فرآیند ارزیابی شود، کاربر باید تابع نظارت و مقدار را در صورت بروز خطا از درون برنامه کاربر برنامهریزی کند.
ماژول، چراغ LED خطا (Error LED) روی صفحه جلویی را فعال میکند.
نوع برچسب
- برچسب نوع، جزئیات مهم زیر را مشخص میکند:
- نام محصول
- علامت انطباق
- بارکد (کد دوبعدی یا تکبعدی)
- شماره قطعه (شماره قطعه)
- فهرست بازبینی سختافزار (نسخه HW)
- فهرست بازبینی نرمافزار (SW Rev.)
- ولتاژ عملیاتی (برق)
- مشخصات فنی (در صورت وجود)
- سال تولید (Prod-Searches related to سال توليد:)
تضمین کیفیت:
سوال ۱: سطح یکپارچگی ایمنی (SIL) دستگاه X-AI 32 01 چیست؟
A1: F3335 برای کاربردهای مرتبط با ایمنی تا سطح SIL 3 مطابق با IEC 61508 تأیید شده است.
سوال ۲: آیا میتوان از X-AI 32 01 در مناطق خطرناک استفاده کرد؟
A2: بله، دارای گواهینامه آزمون نوع ATEX EC برای [EEx ib] IIC است که برای کاربردهای Zone 1 مناسب است. خروجیها ذاتاً ایمن هستند.
سوال ۳: چه نوع دستگاههای میدانی میتوانند متصل شوند؟
A3: میتواند شیرهای برقی ذاتاً ایمن (به لیست موجود در برگه اطلاعات مراجعه کنید) را کنترل کند و فرستندههای ذاتاً ایمن 0/4-20 میلیآمپر را تغذیه کند.
Q4: آیا ماژول نیاز به خنک کننده دارد؟
A4: بله، تهویه اجباری از طریق فن (K9203 یا K9212) الزامی است. در سابرک H41q، فن K9212 باید مستقیماً زیر ماژول نصب شود.
Q5: آیا خروجیها میتوانند به صورت موازی سیمکشی شوند؟
A5: بله، دو مدار خروجی از یک یا دو ماژول X-AI 32 01 میتوانند به صورت موازی برای عملیات افزونه، با توجه به حداکثر مقادیر کاهش یافته، سیمکشی شوند.
ماژول ورودی آنالوگ Hima X-AI 32 01
پی دی اف
برگه اطلاعات
