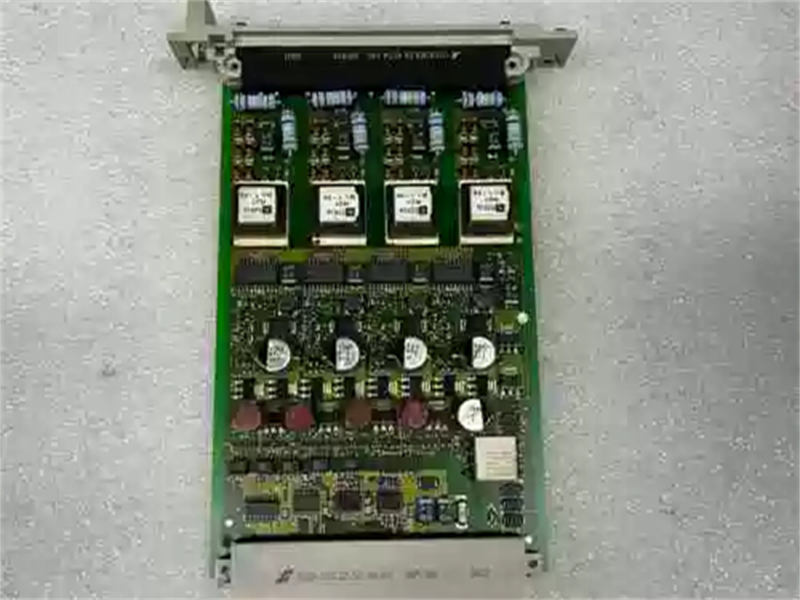

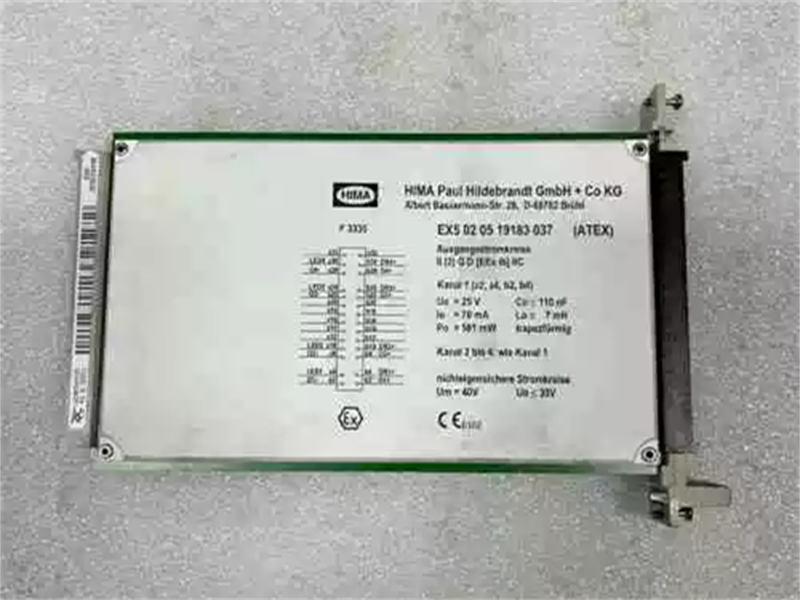

ماژول خروجی ۴ کاناله Hima F3335

HIMA F3335 یک ماژول خروجی ۴ کاناله است که برای کاربردهای مرتبط با ایمنی تا SIL 3 طبق IEC 61508 تأیید شده است. این ماژول به طور خاص برای کنترل شیرهای برقی ذاتاً ایمن و برای تأمین فرستنده‌های ذاتاً ایمن ۰/۴-۲۰ میلی‌آمپر طراحی شده است. این ماژول امکان نصب شیرها و فرستنده‌ها را در محیط‌های بالقوه انفجاری از منطقه ۱ فراهم می‌کند.

ویژگی‌ها:

• طراحی ذاتاً ایمن و مرتبط با ایمنی
  دارای گواهینامه برای کاربردهای مرتبط با ایمنی تا ... سیل ۳ مطابق با استاندارد IEC 61508. دارای گواهینامه ATEX برای منطقه Ex 1 ([EEx ib] IIC). چهار خروجی ولتاژ ذاتاً ایمن با محدودکننده جریان، مناسب برای کنترل شیرهای برقی و تغذیه فرستنده‌های 0/4-20 میلی‌آمپر در مناطق خطرناک.

• ویژگی‌های خروجی
  ولتاژ خروجی اسمی ۱۹ ولت در بار ۲۰ میلی‌آمپر؛ ولتاژ بدون بار ۲۴ ولت؛ جریان اتصال کوتاه ۵۲ میلی‌آمپر (ماژول مقاوم در برابر اتصال کوتاه است). زمان سوئیچینگ تقریباً ۱۵ میلی‌ثانیه؛ زمان ریست ۳۵ تا ۲۷۰ میلی‌ثانیه (وابسته به بار). هر کانال به‌طور مستقل عمل می‌کند.

• عملیات افزونه و یکپارچه‌سازی سیستم
  دو مدار خروجی از یک یا دو ماژول F3335 می‌توانند برای عملکرد افزونه به صورت موازی سیم‌کشی شوند. طراحی شده برای نصب در یک سابرک ۱۹ اینچی با تهویه اجباری (فن K9203 یا در سیستم H41q) (ایم، فن K9212 مستقیماً زیر ماژول).

برند: هیما
مدل: F3335
شماره پی‌ان: F3335
کاتالوگ: سیستم H41q
شرح: ماژول خروجی ۴ کاناله، Ex i، مرتبط با ایمنی تا SIL 3، برای کنترل ایمن ذاتی شیر و تغذیه فرستنده
مبدا: آلمان
کد پستی: ۸۵۳۸۹۰۹۱
ابعاد: 12 * 8 * 6 (سانتی متر)
وزن: ۲ کیلوگرم

تضمین کیفیت:

سوال ۱: سطح یکپارچگی ایمنی (SIL) دستگاه F3335 چیست؟
A1: F3335 برای کاربردهای مرتبط با ایمنی تا سطح SIL 3 مطابق با IEC 61508 تأیید شده است.

سوال ۲: آیا می‌توان از F3335 در مناطق خطرناک استفاده کرد؟
A2: بله، دارای گواهینامه آزمون نوع ATEX EC برای [EEx ib] IIC است که برای کاربردهای Zone 1 مناسب است. خروجی‌ها ذاتاً ایمن هستند.

سوال ۳: چه نوع دستگاه‌های میدانی می‌توانند متصل شوند؟
A3: می‌تواند شیرهای برقی ذاتاً ایمن (به لیست موجود در برگه اطلاعات مراجعه کنید) را کنترل کند و فرستنده‌های ذاتاً ایمن 0/4-20 میلی‌آمپر را تغذیه کند.

Q4: آیا ماژول نیاز به خنک کننده دارد؟
A4: بله، تهویه اجباری از طریق فن (K9203 یا K9212) الزامی است. در سابرک H41q، فن K9212 باید مستقیماً زیر ماژول نصب شود.

Q5: آیا خروجی‌ها می‌توانند به صورت موازی سیم‌کشی شوند؟
A5: بله، دو مدار خروجی از یک یا دو ماژول F3335 می‌توانند به صورت موازی برای عملیات افزونه، با رعایت حداکثر مقادیر کاهش یافته، سیم‌کشی شوند.
