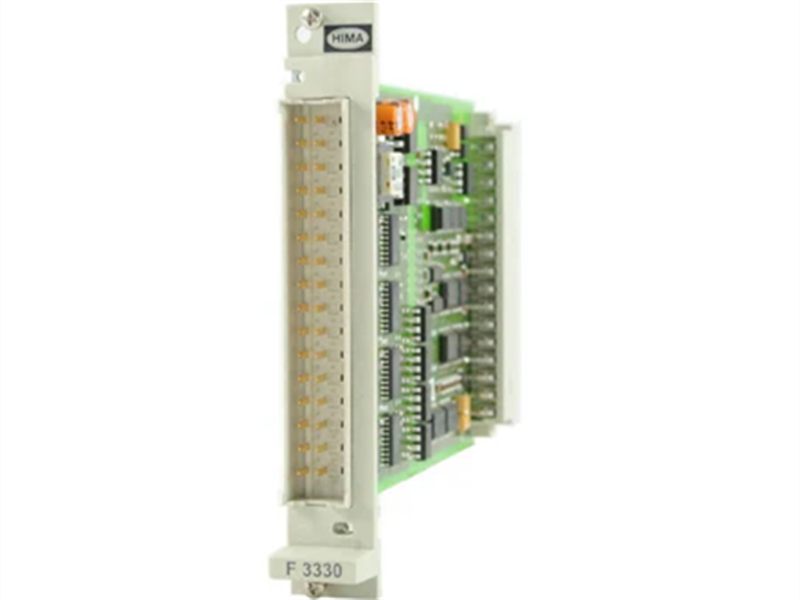

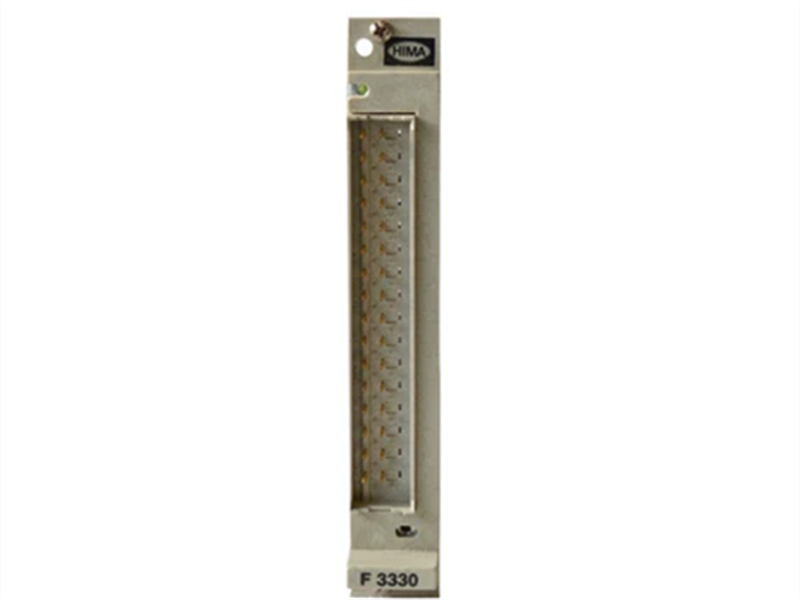

ماژول خروجی ۸ کاناله F3330 هیما

ماژول HIMA F3330 یک ماژول 8 خروجی است که برای کاربردهای ایمنی طراحی شده و قابلیت اطمینان و تطبیق‌پذیری بالایی را ارائه می‌دهد. این ماژول کنترل خروجی قوی و قابل اعتمادی را برای بارهای مقاومتی یا القایی فراهم می‌کند و عملکردهای خاموش کردن و ایزولاسیون ایمنی را برای اطمینان از ایمنی عملیاتی بالا ادغام می‌کند. این ماژول سیگنال‌های دیجیتال را از سیستم کنترل به سیگنال‌های کنترلی برای دستگاه‌های خارجی مانند شیرها، رله‌ها و استارترهای موتور تبدیل می‌کند و امکان کنترل دقیق فرآیندهای مختلف صنعتی را فراهم می‌کند.

منبع تغذیه ۵ ولت DC مدل F3330 نیازی به سیم‌کشی جداگانه ندارد، زیرا به عنوان بخشی از سابرک نصب می‌شود. منبع تغذیه ۵ ولت DC مدل F3330 توسط یک ماژول منبع تغذیه ساعت ۲۴ ولت/۵ ولت DC با نام F7130A تأمین می‌شود. پردازنده، کنترل رابط و رجیسترهای داده ماژول I/O همگی به یک منبع تغذیه ۵ ولت DC نیاز دارند. واحد مرکزی، ولتاژ خروجی ۵ ولت DC ماژول برق (که پردازنده، I/O و رابط‌ها را تغذیه می‌کند) را برای تشخیص کمبود ولتاژ یا خطاها کنترل می‌کند.

اگر ماژول برق F3330 از کار بیفتد، سیستم عامل این اطلاعات را از طریق متغیرهای سیستمی در اختیار برنامه کاربر قرار می‌دهد. در صورت قطع شدن تغذیه 5 ولت DC سیستم، کلاک سخت‌افزاری و SRAM روی ماژول مرکزی توسط باتری لیتیومی قرار گرفته روی ماژول بافر می‌شوند.

پارامترها:

ولتاژ ورودی: ۲۴ ولت مستقیم.
محدوده دمای عملیاتی: -40°C تا +70°C.
رابط ارتباطی: اترنت، RS485
تعداد کانال‌های خروجی: ۸.
جریان خروجی: حداکثر ۲ آمپر در هر کانال.
رتبه حفاظت: IP67
حداکثر افت ولتاژ داخلی: ۲ ولت در بار ۵۰۰ میلی‌آمپر؛
مقاومت خط مجاز (ورودی + خروجی): حداکثر ۱۱ اهم
قطع ولتاژ پایین: در ۱۶ ولت
فضای مورد نیاز: ۴TE
داده‌های عملیاتی:

• ۵ ولت جریان مستقیم = ۱۱۰ میلی‌آمپر
• ۲۴ ولت DC = ۱۸۰ میلی‌آمپر در بار اضافی.

ویژگی‌ها:

• قابلیت اطمینان بالا

با استفاده از مواد با کیفیت بالا و فرآیندهای تولید پیشرفته، عملکرد پایدار در محیط‌های صنعتی سخت را تضمین می‌کند.

• تطبیق پذیری

انواع بارهای مختلف مانند رله‌ها، شیرها و استارترهای موتور را پشتیبانی می‌کند.

• قابلیت‌های تشخیصی

توابع تشخیصی داخلی، عیب‌یابی و نگهداری را تسهیل می‌کنند.

• ویژگی‌های ایمنی

مطابق با استانداردهای IEC 61508، سطح ایمنی SIL 3 را کسب کرده است.

لینک دیتاشیت:

ماژول خروجی ۸ کاناله F3330 هیما برگه اطلاعات PDF تی
