تولید
|
هیما
|
|
مدل
|
۶۲۱۰۰
|
| شماره پ.ن. |
۶۲۱۰۰
|
|
کاتالوگ
|
مانیتور محدود ۲ کاناله
|
|
توضیحات
|
ماژول مانیتور محدودکننده ۲ کاناله
|
|
مبدا
|
آلمان
|
|
کد HS
|
۸۵۳۸۹۰۹۱
|
|
ابعاد
|
5.1 * 20.3 * 15.2 (سانتی متر)
|
|
وزن
|
۰.۴ کیلوگرم
|

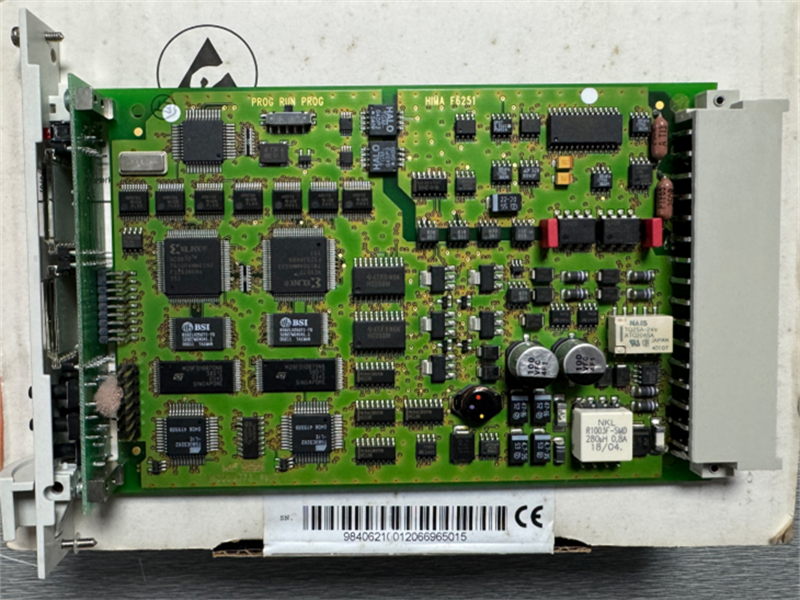

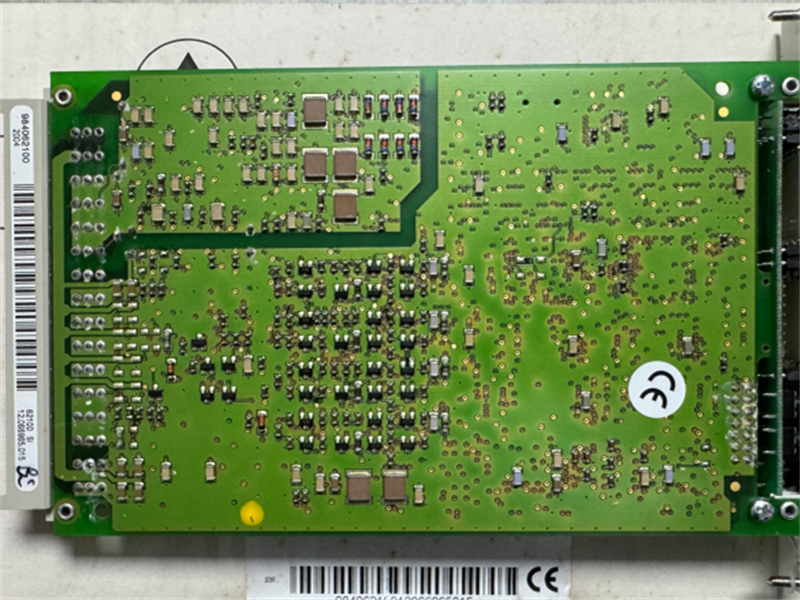

HIMA 62100 یک ماژول نظارت بر محدودیت سیگنالهای آنالوگ در سیستمهای ایمنی PLANAR4 است. این یک ماژول دو ورودی است که برای کاربردهای مرتبط با ایمنی طراحی شده است. این ماژول، دریافت و نظارت قابل اعتماد سیگنال را برای سیستمهایی که نیاز به سطح یکپارچگی ایمنی (SIL) بالایی دارند، فراهم میکند. این ماژول از انواع مختلف سنسورها و سوئیچها پشتیبانی میکند و عملکرد ایمن را در محیطهای بحرانی تضمین میکند. این ماژول با داشتن گواهینامه SIL 4 میتواند محدودیتهای بیش از حد، کمتر از حد و محدوده را برای حداکثر دو سیگنال آنالوگ نظارت کند. ماژول 62100 برای کاربردهای ایمنی حیاتی مانند کنترل فرآیند، تولید برق و حمل و نقل طراحی شده است.
پارامترها:
سیگنال ورودی: 0/4-20 میلیآمپر
سیگنال خروجی: کنتاکت رله دقت: +0.1%
زمان پاسخ: <10ms
دمای عملیاتی: -20°C تا +70°C
وضوح: ۱۲ بیت
ثابت فیلتر: 10 میلیثانیه
زمان سوئیچینگ: کمتر از ۲۵۰ میلیثانیه
محدودیت جریان: 0.11 آمپر + 10٪.
افت ولتاژ داخلی: ۲.۵ ولت در حداکثر بار
حداقل بار: ۱۲ هزار دلار (بدون بار لامپ).
حداکثر اندوکتانس: ۱ ساعت
زمان ایمنی: ۲۵۰ میلیثانیه
دادههای عملیاتی: ۲۴ ولت DC / ۱۷۰ میلیآمپر، بهعلاوه بار.
فضای مورد نیاز: ۳ واحد ارتفاع، ۴ واحد ارتفاع جانبی.
ویژگیها:
- سطح یکپارچگی ایمنی
مناسب برای کاربردهای SIL
- کانالهای ورودی
چهار کانال ورودی مستقل
- عملیات ایمن در برابر خرابی
تضمین عملکرد ایمن در محیطهای بحرانی
- طراحی جمع و جور
ماژول کمحجم برای ادغام آسان
- محافظت در برابر اضافه ولتاژ
محافظت در برابر افزایش ناگهانی ولتاژ
- نظارت بر خط
تشخیص اتصال کوتاه و قطعی خط
لینک دیتاشیت:
ماژول مانیتور محدودکننده دو کاناله 62100 هیما
برگه اطلاعات PDF
