تولیدکننده |
EMERSON/EPRO |
|
مدل |
VE5009 |

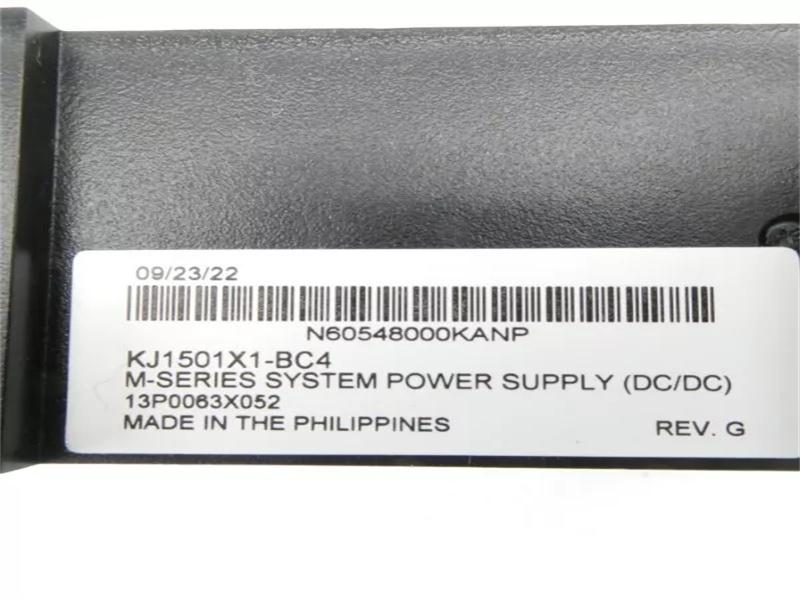

| شماره قطعه |
KJ1501X1-BC4 |
| کاتالوگ | DeltaV |
|
توضیحات |
منبع تغذیه سیستم DC |
| مبدا | مالزی/تایلند |
| کد تعرفه گمرکی |
85389091 |

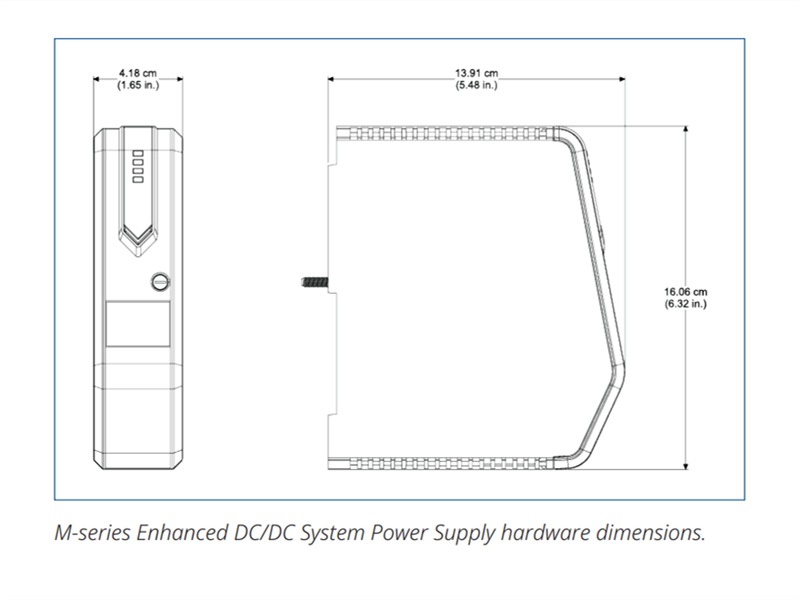

| ابعاد |
13*1.9*19.1 (سانتی‌متر) |
| وزن | 0.2 کیلوگرم |
توضیحات:
منبع تغذیه سیستم DC/DC برای تأمین برق کنترل‌کننده‌های DeltaV و رابط‌های I/O از برق اصلی 12 یا 24 ولت DC استفاده می‌شود و می‌تواند در کنار کنترل‌کننده روی یک حامل Power/Controller نصب شود و ولتاژ 5 و 3.3 ولت DC مورد نیاز کنترل‌کننده را فراهم کند. این منبع همچنین برق 12 ولت DC را برای رابط‌های I/O فراهم کرده و در صورت تغذیه از منبع برق اصلی 24 ولت DC، تا 8 آمپر جریان تأمین می‌کند.
قطعات با قابلیت اتصال و اجرا (Plug-and-play).قطعات منبع تغذیه سیستم در هر شکاف منبع تغذیه از هر حامل Power/Controller مدل DeltaV جای می‌گیرند. این امر طراحی سیستم را آسان کرده و قابلیت تعویض‌پذیری، موجودی قطعات یدکی را کاهش می‌دهد.
نصب روی ریل.نصب منبع تغذیه ساده است. حامل Power/Controller را در جای خود روی یک ریل DIN نوع T نصب کنید. سپس منابع تغذیه سیستم را به حامل متصل کنید.
باس برق داخلی.حامل Power/Controller دارای باس‌های برق داخلی است. برای اتصال منبع تغذیه سیستم به کنترل‌کننده DeltaV و حامل‌های رابط I/O نیازی به استفاده از کابل‌کشی خارجی ندارید.
برق ماژولار.شما نیازهای برق امروز خود را می‌دانید، اما در مورد آینده چطور؟ اکنون یک پایه محکم ایجاد کنید و بعداً آن را توسعه دهید. ساختار برق ماژولار به شما امکان می‌دهد برق اضافی برای کنترل‌کننده و زیرسیستم‌های I/O نصب کنید.
خروجی دقیق.منابع تغذیه سیستم طیف وسیعی از ورودی‌های برق را می‌پذیرند و ورودی‌ها را به خروجی برق دقیق تبدیل می‌کنند.
افزونگی برق.منابع تغذیه سیستم DeltaV می‌توانند به صورت 1 به N افزونه باشند، در حالی که در سیستم‌های دیگر این نسبت 1 به 1 است. این یک راه حل اقتصادی برای ایجاد افزونگی سیستم فراهم می‌کند.
تشخیص خطا.شرایط ولتاژ پایین و ولتاژ بالا هر دو تشخیص و ثبت می‌شوند تا از کنترل‌کننده و زیرسیستم I/O محافظت شود و امکان راه‌اندازی مجدد خودکار کنترل‌کننده در صورت خرابی منبع تغذیه اصلی فراهم گردد.
انطباق با استانداردها.منابع تغذیه با استانداردهای EMC و CSA مطابقت دارند. طراحی آن‌ها با استانداردهای اروپایی «اصلاح ضریب توان» مطابقت دارد.
اطلاع‌رسانی فوری از قطع برق.خروجی‌های رله داخلی در صورت قطع ولتاژ ورودی یا خرابی منبع تغذیه سیستم، وضعیت را تغییر داده و به کاربر هشدار می‌دهند. همچنین، LED روی بدنه منبع تغذیه وضعیت برق را نمایش می‌دهد.
ایزولاسیون برق سیستم و فیلد.منبع تغذیه سیستم، ایزولاسیون بین برق سیستم و برق فیلد را فراهم می‌کند، زمانی که هر دو از یک سیستم منبع تغذیه اصلی 24 ولت DC تغذیه می‌شوند.
جداسازی منبع تغذیه.منابع تغذیه سیستم به راحتی قابل جدا کردن/تعویض هستند. سیم‌های برق اصلی به جای پایانه‌های پیچی، به یک کانکتور نصب آسان متصل می‌شوند.
مشخصات فنی:
ولتاژ ورودی: 5V DC
جریان نامی: 1.4A
دمای عملیاتی: -40°C تا 60°C
درجه حفاظت: IP20
پردازنده: پردازنده چند هسته‌ای قدرتمند
حافظه: حافظه کافی برای ذخیره‌سازی برنامه و داده‌ها
ارتباطات: پشتیبانی از Ethernet، DeviceNet، Modbus و سایر پروتکل‌ها
ورودی/خروجی: گزینه‌های ورودی/خروجی انعطاف‌پذیر برای کاربردهای مختلف
12V DC (-4-+5%) در 14.8 A 24V DC ± 20% در 6.1A حداکثر پیک 12 A برای 5 میلی‌ثانیه در محدوده ورودی 12V DC (به استثنای خروجی 12V DC) حداکثر پیک 20 A برای 5 میلی‌ثانیه در محدوده ورودی 24V DC (شامل خروجی 12V DC) + 12V DC در 13 A (ورودی 12V DC) + 12V DC در 8.0 A (ورودی 24V DC) + 5V DC در 2.0 A
+ 3.3V DC در 2.0 A
(10 W مجموع برای خروجی‌های ترکیبی +5V DC و +3.3V DC) + 12V DC در 10 A (ورودی 12V DC) + 12V DC در 6.0 A (ورودی 24V DC) + 5V DC در 2.0 A
+ 3.3V DC در 2.0 A
(10 W مجموع برای خروجی‌های ترکیبی +5V DC و +3.3V DC)
توضیحات
مشخصات منبع تغذیه سیستم 24/12V DC
ورودی
جریان هجومی (راه‌اندازی نرم)
توان خروجی نامی -40 تا 60 درجه سانتی‌گراد
توان خروجی نامی 60 تا 70 درجه سانتی‌گراد
ویژگی‌ها:
- پردازنده با کارایی بالا
از یک پردازنده با کارایی بالا برای اطمینان از پردازش داده‌ها و کنترل با سرعت بالا استفاده می‌کند.
- رابط‌های غنی
رابط‌های متعددی مانند Ethernet، USB و پورت‌های سریال را برای اتصال آسان به سایر دستگاه‌ها فراهم می‌کند.
- طراحی ماژولار
طراحی ماژولار برای گسترش و نگهداری آسان.
- عملکرد بلادرنگ قوی
نیازهای سیستم‌های کنترل بلادرنگ را برآورده می‌کند.
- انعطاف‌پذیری در برنامه‌نویسی
پشتیبانی از چندین زبان برنامه‌نویسی مانند نمودارهای نردبانی (Ladder)، نمودارهای بلوک تابع و متن ساختاریافته، برای مطابقت با ترجیحات برنامه‌نویسی مهندسان.
- قابلیت اطمینان و پایداری
طراحی‌شده برای قابلیت اطمینان، پایداری و دوام بالا، که امکان عملکرد پایدار در محیط‌های صنعتی خشن را فراهم می‌کند.
- مقیاس‌پذیری
اسلات‌های توسعه متعددی را فراهم می‌کند که به کاربران امکان می‌دهد مطابق با نیازهای واقعی سفارشی‌سازی و گسترش دهند و عملکرد و انعطاف‌پذیری سیستم را افزایش دهند.
