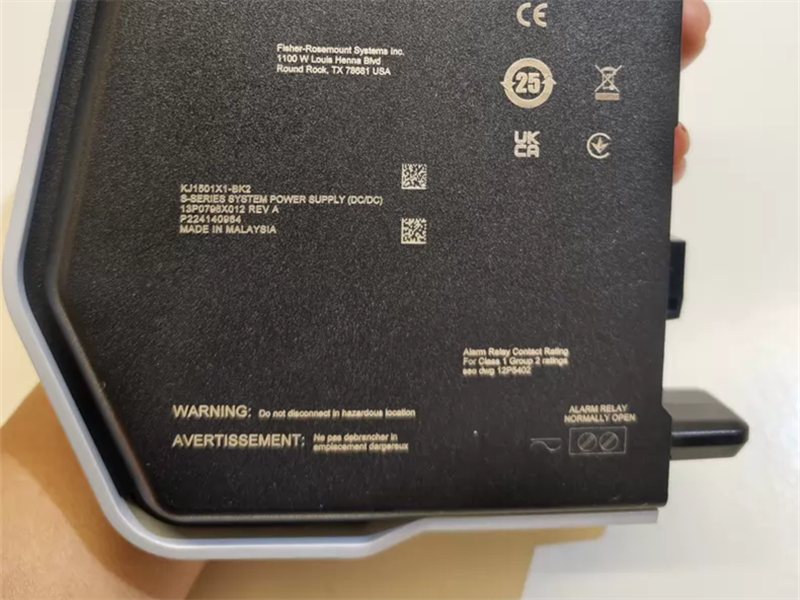

تولیدکننده |
EMERSON/EPRO |
|
مدل |
SE5109 |
| شماره قطعه |
KJ1501X1-BK2 |
| کاتالوگ | DeltaV |
|
توضیحات |
منبع تغذیه سیستم DC |
| مبدا | مالزی/تایلند |
| کد تعرفه گمرکی (HS CODE) |
85389091 |
| ابعاد |
13*1.9*19.1 (سانتی‌متر) |
| وزن | 0.2 کیلوگرم |
توضیحات:
منبع تغذیه سیستم DC/DC برای تامین برق کنترلرهای DeltaV و رابط‌های I/O از منبع تغذیه اصلی 12 یا 24 ولت DC استفاده می‌شود و می‌تواند در کنار کنترلر روی یک حامل Power/Controller نصب شود و ولتاژ 5 و 3.3 ولت DC مورد نیاز کنترلر را فراهم کند. همچنین برق 12 ولت DC را برای رابط‌های I/O فراهم کرده و در صورت تغذیه از منبع تغذیه اصلی 24 ولت DC، تا 8 آمپر جریان تامین می‌کند.
قطعات با قابلیت اتصال و اجرا (Plug-and-play).قطعات منبع تغذیه سیستم در هر شکاف منبع تغذیه از هر حامل Power/Controller مدل DeltaV جای می‌گیرند. این امر طراحی سیستم را آسان کرده و قابلیت تعویض‌پذیری، موجودی قطعات یدکی را کاهش می‌دهد.
نصب روی ریل.نصب منبع تغذیه ساده است. حامل Power/Controller را در جای خود روی یک ریل DIN نوع T نصب کنید. سپس منابع تغذیه سیستم را به حامل متصل کنید.
باس برق داخلی.حامل Power/Controller شامل باس‌های برق داخلی است. برای اتصال منبع تغذیه سیستم به کنترلر DeltaV و حامل‌های رابط I/O نیازی به استفاده از کابل‌کشی خارجی ندارید.
برق ماژولار.شما نیازهای برق امروز خود را می‌دانید، اما در مورد آینده چطور؟ اکنون یک پایه محکم ایجاد کنید و بعداً آن را توسعه دهید. ساختار برق ماژولار به شما امکان می‌دهد برق اضافی برای کنترلر و زیرسیستم‌های I/O نصب کنید.
خروجی دقیق.منابع تغذیه سیستم طیف وسیعی از ورودی‌های برق را می‌پذیرند و ورودی‌ها را به خروجی برق دقیق تبدیل می‌کنند.
افزونگی برق.منابع تغذیه سیستم DeltaV می‌توانند به صورت 1 به N در مقایسه با 1 به 1 در سیستم‌های دیگر، دارای افزونگی باشند. این یک راه حل اقتصادی برای ایجاد افزونگی سیستم فراهم می‌کند.
تشخیص خطا.شرایط ولتاژ پایین و ولتاژ بالا هر دو تشخیص و ثبت می‌شوند تا از کنترلر و زیرسیستم I/O محافظت شود و امکان راه‌اندازی مجدد خودکار کنترلر در صورت خرابی منبع تغذیه اصلی فراهم گردد.
انطباق با استانداردها.منابع تغذیه با استانداردهای EMC و CSA مطابقت دارند. طراحی آن‌ها با استانداردهای اروپایی "اصلاح ضریب توان" مطابقت دارد.
اطلاع‌رسانی فوری از قطع برق.خروجی‌های رله داخلی وضعیت را تغییر داده و در صورت قطع ولتاژ ورودی یا خرابی منبع تغذیه سیستم، به کاربر هشدار می‌دهند. همچنین، LED روی بدنه منبع تغذیه وضعیت برق را نمایش می‌دهد.
ایزولاسیون برق سیستم و برق فیلد.منبع تغذیه سیستم، ایزولاسیون بین برق سیستم و برق فیلد را زمانی که هر دو از یک سیستم منبع تغذیه اصلی 24 ولت DC تغذیه می‌شوند، فراهم می‌کند.
جداسازی منبع تغذیه.منابع تغذیه سیستم به راحتی قابل جدا کردن/تعویض هستند. سیم‌های برق اصلی به جای پایانه‌های پیچی، به یک کانکتور نصب آسان متصل می‌شوند.
مشخصات فنی:
ولتاژ ورودی: 5V DC
جریان نامی: 1.4A
دمای عملیاتی: -40°C تا 60°C
درجه حفاظت: IP20
پردازنده: پردازنده چند هسته‌ای قدرتمند
حافظه: حافظه کافی برای ذخیره‌سازی برنامه و داده‌ها
ارتباطات: پشتیبانی از Ethernet، DeviceNet، Modbus و سایر پروتکل‌ها
ورودی/خروجی: گزینه‌های ورودی/خروجی انعطاف‌پذیر برای کاربردهای مختلف
12V DC (-4-+5%) در 14.8 A 24V DC ± 20% در 6.1A حداکثر پیک 12 A برای 5 میلی‌ثانیه در محدوده ورودی 12V DC (به استثنای خروجی 12V DC) حداکثر پیک 20 A برای 5 میلی‌ثانیه در محدوده ورودی 24V DC (شامل خروجی 12V DC) + 12V DC در 13 A (ورودی 12V DC) + 12V DC در 8.0 A (ورودی 24V DC) + 5V DC در 2.0 A
+ 3.3V DC در 2.0 A
(مجموع 10 وات برای خروجی‌های ترکیبی +5V DC و +3.3V DC) + 12V DC در 10 A (ورودی 12V DC) + 12V DC در 6.0 A (ورودی 24V DC) + 5V DC در 2.0 A
+ 3.3V DC در 2.0 A
(مجموع 10 وات برای خروجی‌های ترکیبی +5V DC و +3.3V DC)
توضیحات
مشخصات منبع تغذیه سیستم 24/12V DC
ورودی
جریان هجومی (راه‌اندازی نرم)
توان خروجی نامی -40 تا 60 درجه سانتی‌گراد
توان خروجی نامی 60 تا 70 درجه سانتی‌گراد
ویژگی‌ها:
- پردازنده با کارایی بالا
از یک پردازنده با کارایی بالا برای اطمینان از پردازش داده‌ها و کنترل با سرعت بالا استفاده می‌کند.
- رابط‌های غنی
رابط‌های متعددی مانند Ethernet، USB و پورت‌های سریال را برای اتصال آسان به سایر دستگاه‌ها فراهم می‌کند.
- طراحی ماژولار
طراحی ماژولار برای گسترش و نگهداری آسان.
- عملکرد بلادرنگ قوی
نیازهای سیستم‌های کنترل بلادرنگ را برآورده می‌کند.
- انعطاف‌پذیری در برنامه‌نویسی
پشتیبانی از چندین زبان برنامه‌نویسی مانند نمودارهای نردبانی (Ladder)، نمودارهای بلوک تابع و متن ساختاریافته، برای مطابقت با ترجیحات برنامه‌نویسی مهندسان.
- قابلیت اطمینان و پایداری
طراحی‌شده برای قابلیت اطمینان، پایداری و دوام بالا، که امکان عملکرد پایدار در محیط‌های صنعتی خشن را فراهم می‌کند.
- مقیاس‌پذیری
اسلات‌های توسعه متعددی را فراهم می‌کند که به کاربران امکان می‌دهد مطابق با نیازهای واقعی سفارشی‌سازی و گسترش دهند و عملکرد و انعطاف‌پذیری سیستم را افزایش دهند.
